MTL TP32 & TP32-T for Fieldbus Transmitters and Devices

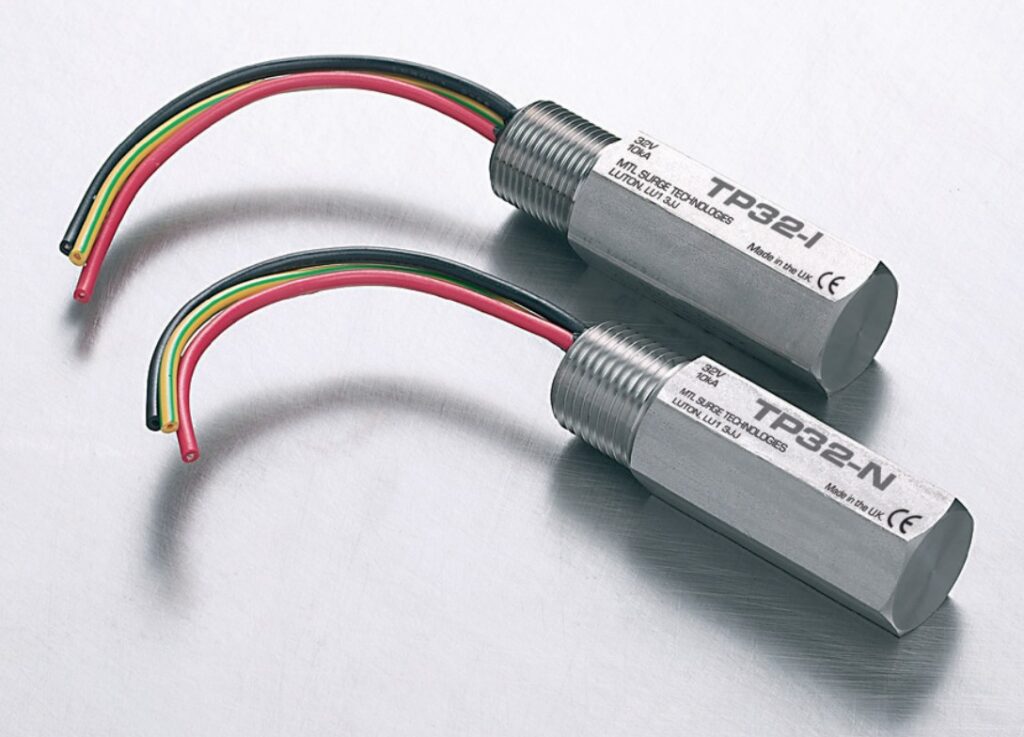

The Crouse-Hinds series MTL TP32 surge protection device is specifically designed to protect fieldbus transmitters and devices on fieldbus systems. The TP32 builds on the high specification of the acclaimed TP48 range to provide a level of surge protection for fieldbus transmitters in excess of the optional transient protection available from some transmitter manufacturers.
The TP32 protection network is a hybrid design consisting of high power, solid-state electronics and a gas discharge tube which is capable of diverting surges up to 20kA. Encased in a 316 stainless steel enclosure, the TP32 exhibits unparalleled mechanical durability.
The enclosure is available threaded for all common conduit entries and is designed to provide years of maintenance-free operation in harsh environments. Versions are offered for 1/2” NPT, 20mm ISO, and G 1/2” (BSP 1/2 inch) threaded entries.
The terminated TP32-T has the same protection circuit as the standard product, but also includes a Foundation Fieldbus H1/Profibus PA termination circuit. This unique combination eliminates the need to purchase and install additional termination circuitry for the fieldbus segment.
Approvals for intrinsically safe, flameproof, explosionproof and non-incendive operation are available, in all gas groups and apparatus temperature classifications up to T6.
Certifications and compliances
IEC:
- IECEx: Ex ia IIC T6 Ga (-40°C ≤ Ta ≤ +60°C); Ex ia IIC T5 Ga (-40°C ≤ Ta ≤ +80°C); Ex ia IIIC T135°C / T100°C / T85 Da (-40°C ≤ Ta ≤ See certificate)
- ATEX: Ex II 3 G Ex nA IIC T6 (-40°C ≤ Tamb ≤ +60°C); Ex II 3 G Ex nA IIC T5 (-40°C ≤ Tamb ≤ +85°C)
- EC: Ex II 1G Ex ia IIC T4 Ga (-40°C ≤ Ta ≤ +60°C), or Ex II 1G Ex ia IIC T5 Ga (-40°C ≤ Ta ≤ +80°C), or Ex II 1G Ex ia IIC T6 Ga (-40°C ≤ Ta ≤ +60°C); Ex II 1D Ex ia IIIC T135°C / T100°C / T85°C Da (-40°C ≤ Ta ≤ See certificate)
- EC: Ex II 2G Ex db IIC T6 Gb ( -40°C ≤ Ta ≤ +70°C)
NEC/CEC (FM):
- Intrinsically Safe: I, II, III/1/A-G, I/0/IIC
- Explosionproof: I/1/A-D
- Non-incendive: I/2/A-D, I/2/IIC
- Dust-ignitionproof: II, III/1/EFG
- Special protection: II/2/FG
Design features
- TP32 is a fieldbus-specific surge protector designed to meet the requirements of IEC 61158-2:2004 and ANSI/ISA-50.02-2:1992
- TP32-T includes a terminator for fieldbus in addition to surge protection
- Designed for use with Foundation fieldbus H1 and Profibus PA transmitters
- Easy and direct mounting — screws into spare conduit entry on the transmitter
- Parallel connection ensures ‘transparent’ operation — zero voltage drop across device
- ATEX approved, certified FISCO terminator
- 10 year product warranty
Standard materials
- Casing – 316 stainless steel, suitable for harsh environments
관련 제품 상세히 보기 – 클릭
필드버스 트랜스미터 및 장치용 MTL TP32 및 TP32-T
Crouse-Hinds MTL TP32 서지 보호 장치는 필드버스 시스템의 필드버스 트랜스미터 및 장치를 보호하도록 특별히 설계되었습니다. TP32는 호평을 받은 TP48 시리즈의 높은 사양을 기반으로 제작되어 일부 트랜스미터 제조업체에서 제공하는 선택적 과도 보호 기능보다 뛰어난 수준의 서지 보호 기능을 필드버스 트랜스미터에 제공합니다.
TP32 보호 네트워크는 고출력 솔리드 스테이트 전자 장치와 최대 20kA의 서지를 차단할 수 있는 가스 방전관으로 구성된 하이브리드 설계입니다. 316 스테인리스강 하우징으로 둘러싸인 TP32는 탁월한 기계적 내구성을 자랑합니다.
이 외함은 모든 일반적인 전선관 입구에 맞도록 나사산 처리되어 있으며, 열악한 환경에서도 수년간 유지보수 없이 작동하도록 설계되었습니다. 1/2” NPT, 20mm ISO 및 G 1/2”(BSP 1/2인치) 나사산 입구용 버전이 제공됩니다.
TP32-T는 표준 제품과 동일한 보호 회로를 갖추고 있을 뿐 아니라, 파운데이션 필드버스 H1/프로피버스 PA 종단 회로도 포함하고 있습니다. 이러한 고유한 조합 덕분에 필드버스 세그먼트용 추가 종단 회로를 구매하고 설치할 필요가 없습니다.
본질 안전, 방폭, 방폭 및 비발화 작동에 대한 승인은 모든 가스 그룹 및 기기 온도 등급(최대 T6)에서 이용 가능합니다.
TP32 보호 네트워크는 고출력 솔리드스테이트 전자소자와 최대 20kA까지 서지를 우회시킬 수 있는 가스방전관으로 구성된 하이브리드 설계입니다. 316 스테인리스 스틸 인클로저로 감싸져 있어 가혹한 환경에서도 수년간 유지보수 없이 동작하며, 1/2인치 NPT, 20mm ISO, G1/2인치(BSP 1/2인치) 나사 인입구 버전으로 제공됩니다. TP32는 IEC 61158-2:2004 및 ANSI/ISA-50.02-2:1992 요구사항을 충족하도록 설계되었으며, TP32-T는 FOUNDATION fieldbus H1 및 Profibus PA 송신기와 함께 사용할 수 있는 통합 터미네이터를 포함합니다. 병렬 연결 방식으로 장치를 통한 전압 강하가 없는 ‘투명한’ 동작을 보장합니다.
인증 및 규정 준수
IEC:
- IECEx: Ex ia IIC T6 Ga (-40°C ≤ Ta ≤ +60°C); Ex ia IIC T5 Ga (-40°C ≤ Ta ≤ +80°C); Ex ia IIIC T135°C / T100°C / T85 Da (-40°C ≤ Ta ≤ 인증서 참조)
- ATEX: Ex II 3 G Ex nA IIC T6(-40°C Tamb +60°C); Ex II 3 G Ex nA IIC T5(-40°C Tamb +85°C)
- EC: Ex II 1G Ex ia IIC T4 Ga (-40°C ≤ Ta ≤ +60°C), 또는 Ex II 1G Ex ia IIC T5 Ga (-40°C ≤ Ta ≤ +80°C), 또는 Ex II 1G Ex ia IIC T6 Ga (-40°C ≤ Ta ≤ +60°C); Ex II 1D Ex ia IIIC T135°C / T100°C / T85°C Da (-40°C ≤ Ta ≤ 인증서 참조)
- EC: Ex II 2G Ex db IIC T6 Gb(-40°C Ta +70°C)
NEC/CEC(FM):
- 본질적 안전성: I, II, III/1/AG, I/0/IIC
- 방폭형: I/1/AD
- 비발화성: I/2/AD, I/2/IIC
- 방진 방폭형: II, III/1/EFG
- 특수 보호 등급: II/2/FG
디자인 특징
- TP32는 IEC 61158-2:2004 및 ANSI/ISA-50.02-2:1992의 요구 사항을 충족하도록 설계된 필드버스 전용 서지 보호기입니다.
- TP32-T는 서지 보호 기능 외에도 필드버스용 종단 저항기를 포함하고 있습니다.
- 파운데이션 필드버스 H1 및 프로피버스 PA 트랜스미터와 함께 사용하도록 설계되었습니다.
- 간편하고 직접적인 설치 — 송신기의 여분의 전선관 입구에 나사로 고정합니다.
- 병렬 연결은 ‘투명한’ 작동을 보장합니다. 즉, 장치 전체에 걸쳐 전압 강하가 없습니다.
- ATEX 승인 및 FISCO 인증 종단기
- 10년 제품 보증
표준 재료
- 케이스 – 316 스테인리스강, 극한 환경에 적합
