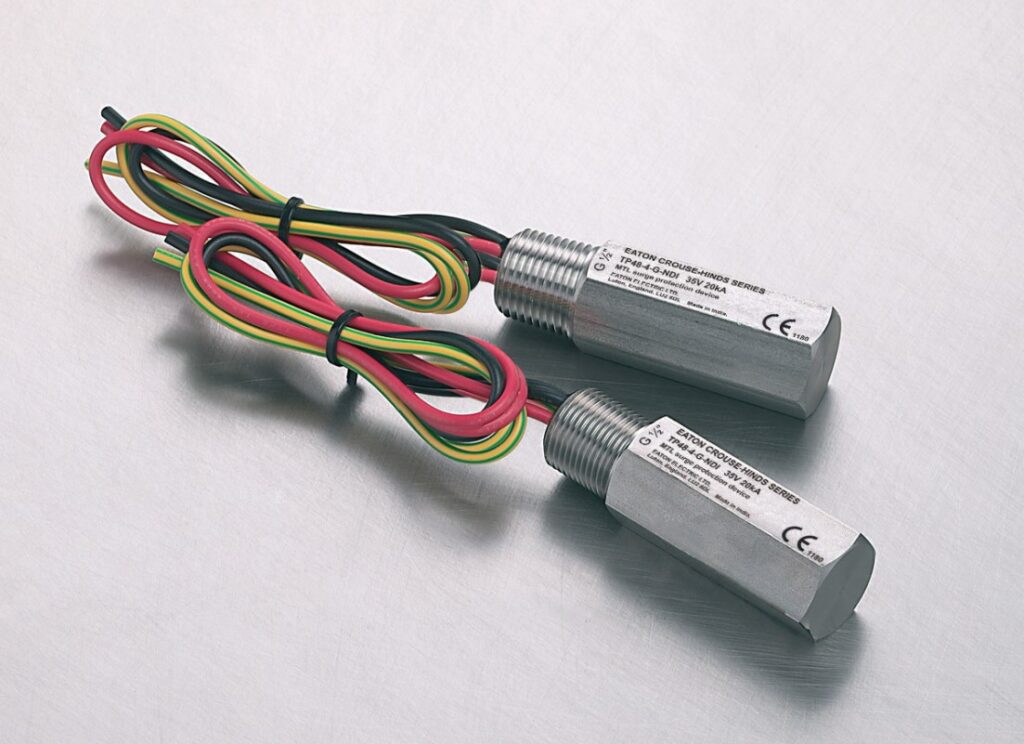

MTL TP48 Surge Protection for 2, 3 & 4 Wire Transmitters
The Crouse-Hinds series MTL TP48 surge protection device safeguards field-mounted process transmitters right at the unit. After a simple installation — the TP48 screws into an unused conduit entry, with no additional modification — it provides high-level protection against surges and transients while normal operation remains unaffected. The TP48 resets itself automatically after each operation.
The device is available with screw threads to suit different transmitters, with explosion-proof and intrinsically safe options for hazardous areas. Working voltage is 48V dc maximum with impulse ratings of 10kA peak current and 10kV peak voltage. Approvals for intrinsically safe, flameproof, explosion-proof and non-incendive operation are available, in all gas groups and apparatus temperature classifications up to T6.
Certifications and compliances
IEC:
- IECEx: Ex ia IIC T4/T5/T6 Ga; Ex ia IIIC T135°C/T100°C/T85°C Da
- ATEX: Ex II 3 G Ex nA IIC T6 (-40°C < Tamb < +60°C); Ex II 3 G Ex nA IIC T5 (-40°C < Tamb < +85°C)
- EC: Ex II 1G Ex ia IIC T4/T5/T6 Ga; Ex II 1D Ex ia IIIC T135°C/T100°C/T85°C Da; Ex II 2G Ex db IIC T6 Gb (Tamb = -40°C to +70°C)
NEC/CEC (FM):
- Intrinsically Safe: I, II, II/1/A-G, I/O/IIC
- Explosionproof: I/1/A-D
- Non-incendive: I/2/A-D, I/2/IIC
- Dust ignition-proof: II, III/1/EFG
- Special protection: II/2/FG
Design features
- Protects 2, 3 and 4 wire transmitters
- Easy and direct mounting — screws into conduit entry
- Ideal for transmitters with only a single conduit entry
- Intrinsically safe and flameproof to CENELEC standards
- Low impedance series connection signal degradation of the loop
- ATEX approved
- 10 year product warranty
Standard materials
- Casing – 316 stainless steel suitable for harsh environments
관련 제품 상세히 보기 – 클릭
MTL TP48 2·3·4선식 송신기용 서지 보호기
Crouse-Hinds 시리즈 MTL TP48 서지 보호 장치는 필드 장착 프로세스 송신기를 바로 그 장치 위치에서 보호합니다. 간단한 설치(추가 수정 없이 사용하지 않는 배관 인입구에 나사로 결합) 후, TP48은 정상 작동에 영향을 주지 않으면서 서지와 과도전압으로부터 고수준의 보호를 제공합니다. TP48은 동작 후 자동으로 리셋됩니다.
다양한 송신기에 맞는 나사식 규격으로 제공되며, 위험지역용 방폭형 및 본질안전형 옵션이 있습니다. 동작 전압은 최대 48V DC이며, 임펄스 정격은 첨두전류 10kA, 첨두전압 10kV입니다. 본질안전, 내압방폭, 방폭, 비점화형 동작에 대한 인증이 모든 가스 그룹 및 T6까지의 기기 온도등급에 대해 제공됩니다.
인증 및 규정 준수
IEC:
- IECEx: Ex ia IIC T4/T5/T6 Ga; Ex ia IIIC T135°C/T100°C/T85°C Da
- ATEX: Ex II 3 G Ex nA IIC T6(-40°C < Tamb < +60°C); Ex II 3 G Ex nA IIC T5(-40°C < Tamb < +85°C)
- EC: Ex II 1G Ex ia IIC T4/T5/T6 Ga; Ex II 1D Ex ia IIIC T135°C/T100°C/T85°C Da; Ex II 2G Ex db IIC T6 Gb(Tamb = -40°C ~ +70°C)
NEC/CEC(FM):
- 본질 안전형: I, II, II/1/AG, I/O/IIC
- 방폭형: I/1/AD
- 비발화성: I/2/AD, I/2/IIC
- 분진 방폭형: II, III/1/EFG
- 특수 보호 등급: II/2/FG
디자인 특징
- 2선, 3선 및 4선식 트랜스미터를 보호합니다.
- 간편하고 직접적인 설치 — 전선관 입구에 나사로 고정
- 전선관 입구가 하나뿐인 송신기에 이상적입니다.
- CENELEC 표준에 따라 본질적으로 안전하고 방폭형입니다.
- 저임피던스 직렬 연결로 인한 루프 신호 저하
- ATEX 승인
- 10년 제품 보증
표준 재료
- 케이스 – 혹독한 환경에 적합한 316 스테인리스강
