MTL Megablock range of wiring hubs

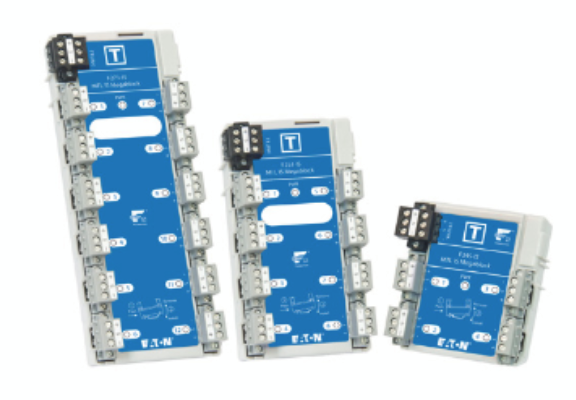

Crouse-Hinds series MTL Megablock™ is a DIN-rail mounted passive hub designed for use in FOUNDATION™ fieldbus H1 and Profibus PA networks. Megablocks minimize hand wiring and allow individual devices to be added to and removed from the segment without disrupting network communication. The SpurGuard™ option provides short circuit protection for the segment.
Hazardous area approvals permit installation in a variety of configurations in Zone 1 or 2 and Division 1 or 2. Within Zone 2 or Division 2, Megablocks may be installed as part of non-sparking (non-arcing) or energy-limited (non-incendive) circuits.
- F2xx-IS models: Intrinsically Safe Megablocks for Zone 1 applications
- F2xx-XE models: Megablocks for Zone/Div 1 applications
- F300 models: Megablocks for Safe Area and Zone/Div 2 applications
Certifications and compliances
For a complete listing of certification and approvals across the MTL Megablock range, download the product datasheets in the resources section.
Design features
- A green power LED on each unit indicates whether at least 9V dc is present
- Available in two, four, eight, ten and twelve drop versions
- Multiple Megablocks are easily wired to one another to allow larger segments to be constructed
- Choice of rising cage-clamp screw terminal or spring clamp type connections simplifies commissioning and maintenance
- Available with built-in SpurGuard™ protectors that prevent a short circuit in any individual spur cable run from bringing the entire fieldbus segment down
- A red LED near each spur connection indicates that a spur is shorted and is in “over-current” mode
Standard materials
Housing: Polycarbonate
Ordering Information
F300 models (Safe Area and Zone/Div 2): F304 (4-way, screw terminal), F308 (8-way), F312 (12-way), and spring-clamp variants F304-PC/F308-PC/F312-PC — all ATEX & IECEx Approved. Accessories: F300-A01-5, FS32, F300-BAR-5, F304/308/312-BAR-10.
F2xx-XE models (Zone 1, Ex me): F245-XE, F247-XE, F251-XE, F253-XE, F259-XE, F271-XE — all ATEX & IECEx Approved. Accessories: FS32-XE, FS32-BAR.
F2xx-IS models (Zone 1, intrinsically safe): F245-IS, F247-IS, F245-IS-6, F251-IS, F253-IS, F271-IS and spring-clamp variants — all ATEX & IECEx Approved. Accessories: FS32, F300-BAR-5, F304/308/312-BAR-10.
FCS-MBx-SG models (Classic, end of lifecycle, for replacement of existing installations): FCS-MB4/8/10/12-SG(-T), F118, F215 — ATEX Approved.
관련 제품 상세히 보기 – 클릭
MTL Megablock 배선 허브 제품군
Crouse-Hinds 시리즈 MTL Megablock™은 FOUNDATION™ fieldbus H1 및 Profibus PA 네트워크용으로 설계된 DIN 레일 장착형 패시브 허브입니다. Megablock은 수작업 배선을 최소화하고, 네트워크 통신을 중단시키지 않으면서 세그먼트 내 개별 장치를 추가·제거할 수 있게 합니다. SpurGuard™ 옵션은 세그먼트에 대한 단락 보호 기능을 제공합니다.
위험지역 인증을 통해 Zone 1 또는 2, Division 1 또는 2의 다양한 구성으로 설치할 수 있습니다. Zone 2 또는 Division 2에서는 Megablock을 비스파크형(non-sparking) 또는 에너지제한형(non-incendive) 회로의 일부로 설치할 수 있습니다.
- F2xx-IS 모델: Zone 1용 본질안전 Megablock
- F2xx-XE 모델: Zone/Div 1용 Megablock
- F300 모델: 안전지역 및 Zone/Div 2용 Megablock
인증 및 준수 사항
MTL Megablock 전체 제품군의 인증 및 승인 목록은 리소스 섹션의 제품 데이터시트를 참조하십시오.
설계 특징
- 각 유닛의 녹색 전원 LED는 최소 9V DC 전원 인가 여부를 표시
- 2, 4, 8, 10, 12드롭 버전 제공
- 여러 Megablock을 상호 연결하여 더 큰 세그먼트 구성 가능
- 상승형 케이지클램프 나사 단자 또는 스프링클램프 단자 선택으로 시운전·유지보수 간소화
- SpurGuard™ 내장형으로 개별 스퍼 케이블의 단락이 전체 필드버스 세그먼트 다운을 유발하지 않도록 보호
- 각 스퍼 연결부 근처의 적색 LED가 스퍼 단락(과전류 모드) 상태를 표시
표준 재질
하우징: 폴리카보네이트
주문 정보
F300 모델(안전지역 및 Zone/Div 2용): F304(4way 나사단자), F308(8way), F312(12way) 및 스프링클램프 버전 F304-PC/F308-PC/F312-PC — 전체 ATEX & IECEx 인증. 액세서리: F300-A01-5, FS32, F300-BAR-5, F304/308/312-BAR-10.
F2xx-XE 모델(Zone 1, Ex me): F245-XE, F247-XE, F251-XE, F253-XE, F259-XE, F271-XE — 전체 ATEX & IECEx 인증. 액세서리: FS32-XE, FS32-BAR.
F2xx-IS 모델(Zone 1, 본질안전): F245-IS, F247-IS, F245-IS-6, F251-IS, F253-IS, F271-IS 및 스프링클램프 버전 — 전체 ATEX & IECEx 인증. 액세서리: FS32, F300-BAR-5, F304/308/312-BAR-10.
FCS-MBx-SG 모델(클래식, 단계적 생산중단, 기존 설비 교체용): FCS-MB4/8/10/12-SG(-T), F118, F215 — ATEX 인증.
