Crouse-Hinds series MTL fieldbus barriers provide intrinsically safe spur connections from a high-energy trunk, enabling reliable connection to certified Foundation™ fieldbus H1 instruments. These fieldbus barriers are engineered for hazardous areas, ensuring safety and performance in process automation environments.
Our intrinsically safe fieldbus barriers are available in a variety of configurations and materials, maximizing application flexibility for industrial control systems.

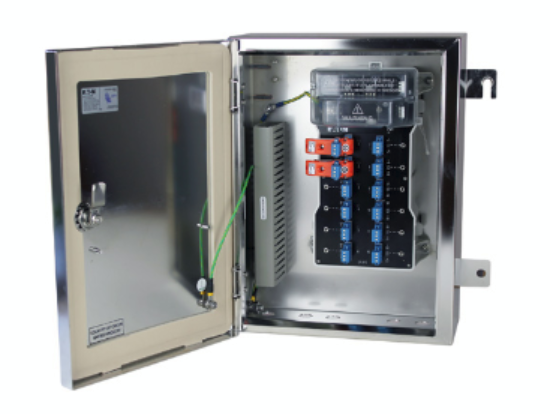

- 9373-FB3 range: Complete enclosure systems for 12 intrinsically safe spur connections
- 9377-FB3 range: Compact fieldbus barrier module for 12 intrinsically safe spur connections
- 937x-FB2 range: Complete enclosure system for 6 or 12 intrinsically safe spur connections
- 9372-FB range: Redundant fieldbus barrier enclosure for up to 6 intrinsically safe spur connections
- 9387-FB range: Open frame, redundant fieldbus barrier with pre-assembled system components for up to 5 intrinsically safe spur connections
Open frame versions are designed for installation into user-selected field enclosures. These are suitable for applications requiring special enclosure features such as viewing windows, removable gland plates, or where multiple Fieldbus Barrier segments are required in a single enclosure. Each unit comprises pre-wired and assembled modular components on a stainless steel baseplate, for installation into an Ex e certified field enclosure without the need for additional internal wiring or ancillary components.
Certifications and compliances
9373-FB3 range: Ex II 2(1) GD; Baseefa19ATEX0023X; IECEx BAS 19.0016X
9377-FB3 range: Ex II 2(1) G; Baseefa 19 ATEX0024U; IECEx BAS 19.0017U
937x-FB2 range: Ex II 2(1) GD; Baseefa 14ATEX0112X; IECEx BAS 14.0058X
9372-FB range: Ex II 2(1)GD; Baseefa 09ATEX0185X; IECEx BAS09.0082X
9387-FB range: Ex II 2(1)G; Baseefa 09 ATEX0184U; IECEx BAS09.0081U
Design features
- For Foundation™ fieldbus networks in hazardous areas
- All models offer compact, modular construction with an ergonomic mechanical design
- All models compatible with FISCO and Entity-certified fieldbus instruments
- All models available with optional, integrated surge protection for trunk and spurs
Standard materials
- 9373-FB3 range: stainless steel enclosure
- 937x-FB2 / 9372-FB range: stainless steel or glass reinforced polyester enclosures
- 9387-FB range: stainless steel backplate
Ordering Information
| Part Number | Description | Range |
|---|---|---|
| 9373-FB3 | Fieldbus Barrier system, 12 spur SS enclosure | FB3 |
| 9377-FB3-Px | Fieldbus Barrier module, 12 spur | FB3 |
| 9372-FB-Px-xx | Redundant Fieldbus Barrier system, 5 spur | FB |
| 9387-FB-xx-R | Redundant Fieldbus Barrier baseplate, 5-spur | FB |
| 937x-FB2-Px-SS | Fieldbus Barrier system, 6/12 spur, SS enclosure | FB2 |
| 937x-FB2-Px-PP | Fieldbus Barrier system, 6/12 spur, GRP enclosure | FB2 |
| 938x-FB2-Px-xx | Fieldbus Barrier baseplate, 6/12 spur | FB2 |
| 9376-SP | Trunk surge protection device | FB, FB2 |
| FS32-XE | Fieldbus trunk surge protection device | FB3 |
| FS32 | Fieldbus spur surge protection device | FB, FB2, FB3 |
| 9378-FT | Fieldbus barrier terminator | FB |
| F93-XE | Fieldbus barrier terminator | FB2 |
| 9377-FB-R | Fieldbus barrier module | FB, FB2 |
관련 제품 상세히 보기 – 클릭
MTL 본질안전 필드버스 배리어
Crouse-Hinds 시리즈 MTL 필드버스 배리어는 고에너지 트렁크로부터 본질안전 스퍼 연결을 제공하여 인증된 Foundation™ fieldbus H1 계측기와 안정적으로 연결할 수 있게 합니다. 이 필드버스 배리어는 위험지역용으로 설계되어 프로세스 자동화 환경에서 안전성과 성능을 보장합니다.
당사의 본질안전 필드버스 배리어는 다양한 구성과 재질로 제공되어 산업용 제어 시스템에 최대한의 적용 유연성을 제공합니다.
- 9373-FB3 시리즈: 12개 본질안전 스퍼 연결을 위한 완전 인클로저 시스템
- 9377-FB3 시리즈: 12개 본질안전 스퍼 연결용 컴팩트 필드버스 배리어 모듈
- 937x-FB2 시리즈: 6개 또는 12개 본질안전 스퍼 연결용 완전 인클로저 시스템
- 9372-FB 시리즈: 최대 6개 본질안전 스퍼 연결용 이중화(redundant) 필드버스 배리어 인클로저
- 9387-FB 시리즈: 최대 5개 본질안전 스퍼 연결용 사전 조립된 오픈프레임 이중화 필드버스 배리어
오픈프레임 버전은 사용자가 선택한 현장 인클로저에 설치하도록 설계되었습니다. 이는 관찰 창, 탈착식 글랜드 플레이트 등 특수 인클로저 기능이 필요하거나, 하나의 인클로저에 여러 필드버스 배리어 세그먼트가 필요한 애플리케이션에 적합합니다. 각 유닛은 스테인리스 스틸 베이스플레이트에 사전 배선 및 조립된 모듈형 구성 요소로 이루어져 있어, 추가 내부 배선이나 부속품 없이 Ex e 인증 현장 인클로저에 설치할 수 있습니다.
인증 및 준수 사항
- 9373-FB3 시리즈: Ex II 2(1) GD; Baseefa19ATEX0023X; IECEx BAS 19.0016X
- 9377-FB3 시리즈: Ex II 2(1) G; Baseefa 19 ATEX0024U; IECEx BAS 19.0017U
- 937x-FB2 시리즈: Ex II 2(1) GD; Baseefa 14ATEX0112X; IECEx BAS 14.0058X
- 9372-FB 시리즈: Ex II 2(1)GD; Baseefa 09ATEX0185X; IECEx BAS09.0082X
- 9387-FB 시리즈: Ex II 2(1)G; Baseefa 09 ATEX0184U; IECEx BAS09.0081U
설계 특징
- 위험지역의 Foundation™ fieldbus 네트워크용
- 모든 모델 컴팩트한 모듈형 구조와 인체공학적 기계 설계
- 모든 모델 FISCO 및 Entity 인증 필드버스 장치와 호환
- 모든 모델 트렁크 및 스퍼용 통합 서지 보호 옵션 제공
표준 재질
- 9373-FB3 시리즈: 스테인리스 스틸 인클로저
- 937x-FB2 / 9372-FB 시리즈: 스테인리스 스틸 또는 GRP(유리섬유강화폴리에스터) 인클로저
- 9387-FB 시리즈: 스테인리스 스틸 백플레이트
주문 정보
| 부품 번호 | 설명 | 범위 |
|---|---|---|
| 9373-FB3 | 필드버스 배리어 시스템, 12스퍼 SS 인클로저 | FB3 |
| 9377-FB3-Px | 필드버스 배리어 모듈, 12스퍼 | FB3 |
| 9372-FB-Px-xx | 이중화 필드버스 배리어 시스템, 5스퍼 | FB |
| 9387-FB-xx-R | 이중화 필드버스 배리어 베이스플레이트, 5스퍼 | FB |
| 937x-FB2-Px-SS | 필드버스 배리어 시스템, 6/12스퍼, SS 인클로저 | FB2 |
| 937x-FB2-Px-PP | 필드버스 배리어 시스템, 6/12스퍼, GRP 인클로저 | FB2 |
| 938x-FB2-Px-xx | 필드버스 배리어 베이스플레이트, 6/12스퍼 | FB2 |
| 9376-SP | 트렁크 서지보호장치 | FB, FB2 |
| FS32-XE | 필드버스 트렁크 서지보호장치 | FB3 |
| FS32 | 필드버스 스퍼 서지보호장치 | FB, FB2, FB3 |
| 9378-FT | 필드버스 배리어 터미네이터 | FB |
| F93-XE | 필드버스 배리어 터미네이터 | FB2 |
| 9377-FB-R | 필드버스 배리어 모듈 | FB, FB2 |
