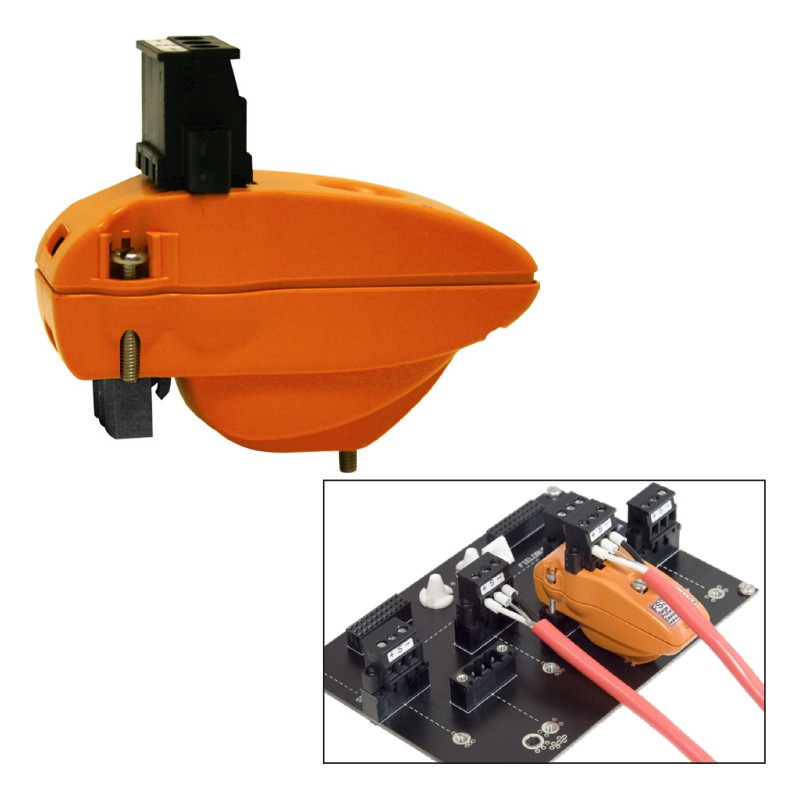

MTL FS32 Fieldbus Trunk and Spur Surge Protection
The Crouse-Hinds series MTL FS32 family of surge protection devices prevents surges and transient over-voltages conducted along the trunk or spurs of fieldbus systems from damaging the associated electronics such as power supplies, device couplers, fieldbus barriers, terminators, and the bus control equipment. There is no additional wiring required to add a surge protector to a fieldbus trunk or spur – simply unplug the connector, plug in the FS32 surge protector to the device, tighten the screw on the earth bar, and plug the connector into the FS32.
The FS32 space-saving design helps to reduce the size of junction boxes and ease installation. In operation, the FS32 does not adversely affect the performance or operation of the fieldbus or connected equipment. It allows signals to pass with little attenuation while diverting surge currents safely to earth (ground) and clamping output voltages to safe levels.
The FS32 surge protection device is designed for general purpose, intrinsically safe and Ex ec Zone 2 applications. The FS32 fits our latest fieldbus products: the 9180 range of fieldbus power supplies, F300 and F200-IS range of Megablock device couplers, and the intrinsically safe spurs of our fieldbus barrier wiring hubs.
For applications requiring Ex eb certification, the FS32-XE provides surge protection for trunk and/or spur connections on a F200-XE MTL Megablock device coupler as well as trunk surge protection on a 937x-FB3 MTL compact fieldbus barrier. These fieldbus components must be installed in an Ex e certified field enclosure for mounting in an IEC Zone 1 hazardous area.
Certifications and compliances
ATEX Directive 2014/34/EU (FS32): Ex ia IIB T3 Ga; Ex ia IIC T4 Ga (-40°C to +75°C); Ex ec IIC T4 Gc (-40°C to +70°C)
IECEx (FS32): Ex ia IIB T3 Ga; Ex ia IIC T4 Ga; Ex ec IIC T4 Gc
Marine (Lloyds Register): Test Specification No. 1, 2002 – ENV3
ATEX/IECEx (FS32-XE): Ex eb mb IIC (-40°C to +80°C)
Ambient temperature limits: Working: -40°C to +75°C; Storage: -40°C to +80°C
Design features
FS32:
- Protects intrinsically safe spurs on MTL 937x-FB range fieldbus
- 20kA maximum surge current per line
- Plug connectors for quick and easy connection or rewiring
- Meets the requirements of IEC61158-2:2004
- Can be used on MTL Megablocks or other fieldbus equipment
- 10 year product warranty
FS32-XE:
- Protects Zone 1 trunk on 937x-FB3 MTL compact fieldbus barrier
- 20kA total surge current
- Plug connectors for quick and easy connection or rewiring
- Compatible to Foundation™ fieldbus requirements of IEC61158-2:2014
- Protects trunk and spurs of F200-XE Megablock wiring hubs
- 10 year product warranty
Ordering Information
Please refer to the manufacturer’s “Models” tab for full ordering codes (this page is presented as a category-style listing without a static parts table).
관련 제품 상세히 보기 – 클릭
MTL FS32 필드버스 트렁크 및 스퍼 서지 보호장치
Crouse-Hinds 시리즈 MTL FS32 서지 보호장치 제품군은 필드버스 시스템의 트렁크 또는 스퍼를 따라 유입되는 서지 및 과도 과전압으로부터 전원공급장치, 디바이스 커플러, 필드버스 배리어, 터미네이터, 버스 제어장비 등을 보호합니다. 별도의 배선 작업 없이 커넥터를 분리한 뒤 FS32 서지 보호장치를 장치에 연결하고, 접지 바의 나사를 조인 후 커넥터를 FS32에 연결하기만 하면 됩니다.
FS32는 공간 절약형 설계로 정션박스 크기를 줄이고 설치를 용이하게 합니다. 동작 중에도 필드버스나 연결된 장비의 성능/동작에 부정적인 영향을 주지 않으며, 신호는 거의 손실 없이 통과시키면서 서지 전류는 안전하게 접지로 우회시키고 출력 전압을 안전 수준으로 클램핑합니다.
FS32 서지 보호장치는 범용, 본질안전, Ex ec Zone 2 애플리케이션용으로 설계되었습니다. 최신 필드버스 제품인 9180 시리즈 필드버스 전원공급장치, F300 및 F200-IS 시리즈 Megablock 디바이스 커플러, 필드버스 배리어 배선 허브의 본질안전 스퍼에 적합합니다.
Ex eb 인증이 필요한 애플리케이션의 경우, FS32-XE는 F200-XE MTL Megablock 디바이스 커플러의 트렁크/스퍼 연결과 937x-FB3 MTL 컴팩트 필드버스 배리어의 트렁크 서지 보호를 제공합니다. 이러한 필드버스 구성 요소는 IEC Zone 1 위험지역에 설치 시 Ex e 인증 현장 인클로저에 설치해야 합니다.
인증 및 준수 사항
ATEX 지침 2014/34/EU (FS32): Ex ia IIB T3 Ga; Ex ia IIC T4 Ga (-40℃~+75℃); Ex ec IIC T4 Gc (-40℃~+70℃)
IECEx (FS32): Ex ia IIB T3 Ga; Ex ia IIC T4 Ga; Ex ec IIC T4 Gc
해양(Lloyds Register): Test Specification No. 1, 2002 – ENV3
ATEX/IECEx (FS32-XE): Ex eb mb IIC (-40℃~+80℃)
주변온도: 동작 -40℃~+75℃; 보관 -40℃~+80℃
설계 특징
FS32:
- MTL 937x-FB 시리즈 필드버스의 본질안전 스퍼 보호
- 라인당 최대 20kA 서지 전류
- 플러그 커넥터로 간편한 연결·재배선
- IEC61158-2:2004 요구사항 충족
- MTL Megablock 등 필드버스 장비에 사용 가능
- 10년 제품 보증
FS32-XE:
- 937x-FB3 MTL 컴팩트 필드버스 배리어의 Zone 1 트렁크 보호
- 총 20kA 서지 전류
- 플러그 커넥터로 간편한 연결·재배선
- IEC61158-2:2014 Foundation™ fieldbus 요구사항 호환
- F200-XE Megablock 배선 허브의 트렁크 및 스퍼 보호
- 10년 제품 보증
주문 정보
상세 모델 및 주문 코드는 제조사 페이지의 ‘Models’ 탭을 참조하시기 바랍니다. (본 페이지는 카테고리형 목록 페이지로 별도의 고정된 부품표가 제공되지 않습니다.)
