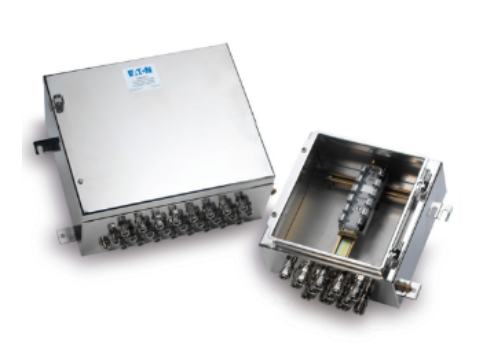

MTL Process Junction Boxes
Eaton’s Crouse-Hinds series MTL Process Junction Boxes are designed for mounting fieldbus wiring components, terminators, F30 Ex ic adaptor, 9320 spur connections, surge protection devices and MTL831 Multiplexer transmitters in order to meet the exacting requirements of process industry customers. They offer plenty of space for termination and wiring, making it easy to install and maintain the fieldbus system.
Our FCS-9000 Junction Box is manufactured from 316 stainless steel to provide the highest level of strength, durability and protection from corrosive chemicals and their vapors.
A wide choice of glands is available, ready fitted to the junction box: stainless steel, nickel-plated brass and plastic, enabling a high quality seal with standard or wire-armoured cables. All glanding is in the base of the enclosure with a minimum of 75mm of clearance between the base of the enclosure and other components.
FCS-9000 Process Junction Boxes are suitable for Zone 2 and Zone 1 intrinsically safe (Ex i) and increased safety applications.
Reliability: Superb corrosion resistance | Productivity: Easy to install & maintain | Installation ease: Generous space for cable terminations
Certifications and compliances
Europe (Dekra): Ex II 2 G Ex e IIC Gb; Ex II 2 D Ex tb IIIC Db
International (Dekra): Ex e IIC Gb; Ex tb IIIC Db
North America (UL/CSA): UL508A Industrial Control Panels; CSA C22.2 No. 14-13 Industrial Control Panels
Environmental ratings: IP66 to EN 60529; Operating Temperature: –40°C to +70°C; Impact resistance: 7 Nm to IEC 60079-7
Design features
- Suitable for Zone 2 and Zone 1 intrinsically safe (Ex i) and increased safety applications
- 316 stainless steel enclosure provides superb corrosion resistance
- Incorporates a rain channel that prevents standing water from damaging the one-piece seal
- Wide choice of cable gland types, with all glanding holes located in the base of the enclosure
- Generous space for cable terminations
- A 10mm earth stud and a breather are included as standard
- Adhesive backed, Traffolyte tag label supplied loose or engraved to order
Standard materials
Enclosure: Electrochemically polished 316 Stainless Steel; Gasket: Silicone
Ordering Information
| Part Number | Description |
|---|---|
| FCS-9604 | Fieldbus JB 4 spur outlets + trunk-in and trunk-out |
| FCS-9608 | Fieldbus JB 8 spur outlets + trunk-in |
| FCS-9612 | Fieldbus JB 12 spur outlets + trunk-in |
| FCS-9642 | Fieldbus JB 12 spur outlets + Ex ic adapter + trunk-in |
| FCS-9624 | Fieldbus JB 24 spur outlets + trunk-in |
| FCS-9616 | Temperature multiplexer JB 16 sensor outlets + data highway (for 1x MTL831C) |
| FCS-9632 | Temperature multiplexer JB 32 sensor outlets + data highway (for 2x MTL831C) |
Glanding option suffixes (-YYY): -X20 predrilled with blanking plugs; -A20 nickel-plated brass (armoured); -R20 stainless steel (armoured); -S20 stainless steel; -C20 nickel-plated brass. (-ZZ) specifies number of spur/sensor outlet glands fitted.
관련 제품 상세히 보기 – 클릭
MTL 프로세스 정션박스
이튼의 Crouse-Hinds 시리즈 MTL 프로세스 정션박스는 필드버스 배선 부품, 터미네이터, F30 Ex ic 어댑터, 9320 스퍼 커넥터, 서지 보호장치, MTL831 멀티플렉서 트랜스미터를 장착하도록 설계되어 프로세스 산업 고객의 엄격한 요구사항을 충족합니다. 넉넉한 단자 및 배선 공간을 제공하여 필드버스 시스템의 설치와 유지보수를 용이하게 합니다.
FCS-9000 정션박스는 316 스테인리스 스틸로 제작되어 최고 수준의 강도, 내구성, 부식성 화학물질 및 증기로부터의 보호 성능을 제공합니다.
다양한 글랜드 종류를 정션박스에 미리 장착하여 제공합니다: 스테인리스 스틸, 니켈도금 황동, 플라스틱 등으로 표준 케이블 또는 와이어 아머드 케이블에 고품질 실링을 구현합니다. 모든 글랜딩은 인클로저 하단에 위치하며 인클로저 바닥과 다른 구성 요소 사이에 최소 75mm의 여유 공간을 확보합니다.
FCS-9000 프로세스 정션박스는 Zone 2 및 Zone 1 본질안전(Ex i) 및 안전증가형 애플리케이션에 적합합니다.
신뢰성: 우수한 부식 저항성 | 생산성: 손쉬운 설치·유지보수 | 설치 편의성: 넉넉한 케이블 터미네이션 공간
인증 및 준수 사항
유럽(Dekra): Ex II 2 G Ex e IIC Gb; Ex II 2 D Ex tb IIIC Db
국제(Dekra): Ex e IIC Gb; Ex tb IIIC Db
북미(UL/CSA): UL508A 산업용 제어패널; CSA C22.2 No.14-13 산업용 제어패널
환경 등급: IP66(EN 60529); 동작온도 -40℃~+70℃(스틸/니켈도금황동 글랜드 사용 시); 내충격성 7Nm(IEC 60079-7)
설계 특징
- Zone 2 및 Zone 1 본질안전(Ex i), 안전증가형 애플리케이션에 적합
- 316 스테인리스 스틸 인클로저로 우수한 부식 저항성 제공
- 레인 채널 내장으로 도어 개방 시 빗물이 씰을 손상시키지 않고 배수
- 다양한 케이블 글랜드 타입 선택 가능, 모든 글랜딩 홀은 인클로저 하단에 위치
- 넉넉한 케이블 터미네이션 공간
- 10mm 접지 스터드 및 브리더 기본 포함
- 접착식 Traffolyte 태그 라벨 별도 제공 또는 주문 시 각인 장착 가능
표준 재질
인클로저: 전기화학적으로 연마된 316 스테인리스 스틸; 개스킷: 실리콘
주문 정보
| 부품 번호 | 설명 |
|---|---|
| FCS-9604 | 필드버스 JB 4스퍼 아울렛 + 트렁크인/아웃 |
| FCS-9608 | 필드버스 JB 8스퍼 아울렛 + 트렁크인 |
| FCS-9612 | 필드버스 JB 12스퍼 아울렛 + 트렁크인 |
| FCS-9642 | 필드버스 JB 12스퍼 아울렛 + Ex ic 어댑터 + 트렁크인 |
| FCS-9624 | 필드버스 JB 24스퍼 아울렛 + 트렁크인 |
| FCS-9616 | 온도 멀티플렉서 JB 16센서 아울렛 + 데이터 하이웨이(MTL831C 1개용) |
| FCS-9632 | 온도 멀티플렉서 JB 32센서 아울렛 + 데이터 하이웨이(MTL831C 2개용) |
글랜딩 옵션(-YYY): -X20 예비홀/황동 블랭킹플러그, -A20 니켈도금황동(아머드케이블용), -R20 스테인리스(아머드케이블용), -S20 스테인리스, -C20 니켈도금황동. (-ZZ)는 장착할 스퍼/센서 아울렛 글랜드 수량을 지정합니다.
