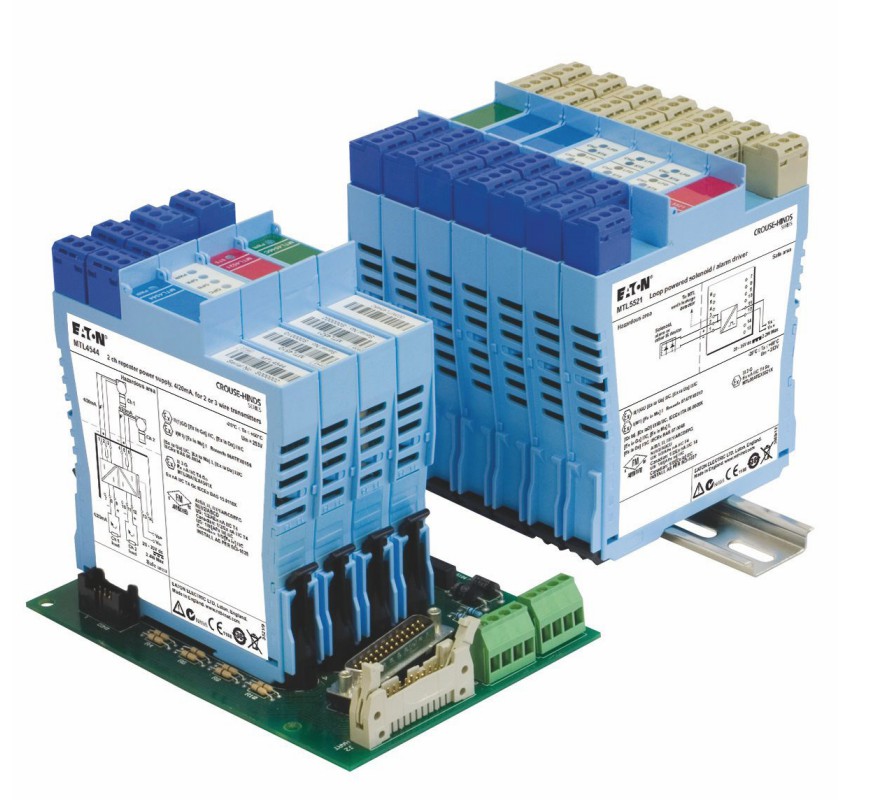

MTL4500 Backplane Mounted Isolator
The MTL4500 range of backplane mounting intrinsic safety isolators offers an innovative solution for protecting electrical signals in potentially flammable or other hazardous areas, helping to ensure a safe work environment and protect those nearby from explosion risks.
MTL4500 utilises innovative planar transformer technology and extensive automation in construction, designed with the requirements of system vendors in mind for project-focused applications such as DCS, ESD and F&G monitoring — with fast module installation, easier system integration, improved performance from low power circuit designs and more I/O channels per module, giving the highest packing density on the market plus 3-port isolation as standard.
Certifications and compliances
ATEX & IECEx approved: Zone 0, Group I, IIC & IIIC outputs; Zone 2 mounting; T4 classification; Certified for -20°C to +60°C
FM & FMc approved (US/Canada): Class I, II & III, Division 1 outputs; Class I, Zone 0, Group IIC outputs; Class I, Division 2 mounting; Class I, Zone 2 mounting; T4 classification; -20°C to +60°C
Other approvals: Marine (Lloyds Register); Korea (KTL); China (NEPSI); India (PESO)
Design features
- Quick install-and-release mechanism
- Highest module/channel packing density
- Single and multi-channel I/O modules
- 3-port isolation with low power dissipation
- Broken line monitoring
- Compatible with preceding MTL isolator range replacements
- Various models assessed for use in functional safety applications
관련 제품 상세히 보기 – 클릭
MTL4500 백플레인 마운트 절연기
MTL4500 백플레인 마운트 본질안전 절연기 시리즈는 인화성 또는 기타 위험지역에서 전기 신호를 보호하는 혁신적인 솔루션으로, 안전한 작업 환경을 보장하고 주변 인원을 폭발 위험으로부터 보호합니다.
MTL4500은 혁신적인 평판형 트랜스포머 기술과 광범위한 자동화 제조 공정을 활용하며, DCS, ESD, F&G 모니터링과 같은 프로젝트 중심 애플리케이션을 위해 시스템 벤더의 요구사항을 고려해 설계되었습니다. 신속한 모듈 설치, 손쉬운 시스템 통합, 저전력 회로 설계로 향상된 성능, 모듈당 더 많은 I/O 채널로 업계 최고 수준의 실장 밀도와 표준 3포트 절연을 제공합니다.
인증 및 준수 사항
ATEX & IECEx 인증: Zone 0, Group I, IIC & IIIC 출력; Zone 2 장착; T4 등급; -20℃~+60℃ 인증
FM & FMc 인증(미국/캐나다): Class I, II & III, Division 1 출력; Class I, Zone 0, Group IIC 출력; Class I, Division 2 장착; Class I, Zone 2 장착; T4 등급; -20℃~+60℃
기타 인증: 해양(Lloyds Register); 한국(KTL); 중국(NEPSI); 인도(PESO)
설계 특징
- 신속한 설치·분리 메커니즘
- 업계 최고 수준의 모듈/채널 실장 밀도
- 단일 및 다채널 I/O 모듈
- 낮은 전력 손실의 3포트 절연
- 단선 모니터링
- 기존 MTL 절연기 시리즈와의 호환 교체
- 다양한 모델이 기능 안전 애플리케이션 평가 완료
