The MTL range of intrinsic safety fieldbus displays are designed to display process variables, in text or simple graphics, and provide a low cost operator interface in a safe or hazardous area. MTL offers the widest range available, from 8-variable to cost effective single-variable versions, field and panel mount variants, safe and hazardous area versions, as well as FOUNDATION fieldbus™ H1 and Profibus PA versions. All versions are bus powered to simplify installation.

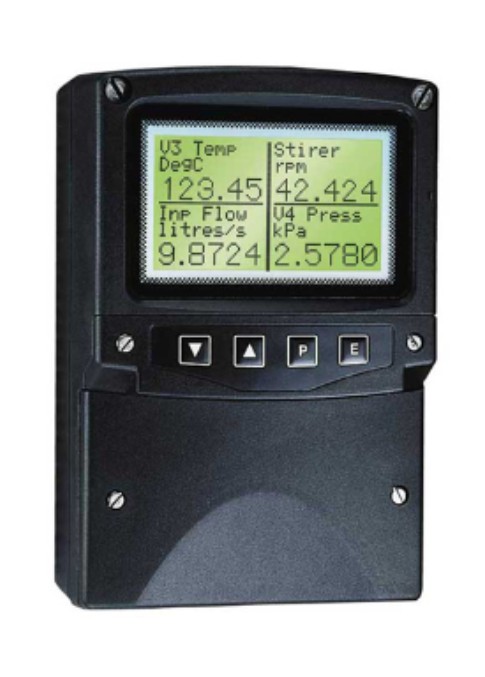

- The 8-variable BA-x8x version provides a large 86 x 45mm back-lit display with 9 standard screen options, six isolated alarm outputs and front panel push-button configuration.
- The cost effective BA-x1x displays a single fieldbus process variable on a five digit display and 31-segment analogue bargraph, supporting FOUNDATION fieldbus™ H1 with an Input Selector function block.
- BA-xx4 field mounted versions use a robust IP66 GRP enclosure with toughened glass window.
- BA-xx8 panel mounted versions provide IP66 ingress protection from the front, fitting a standard 72x144mm cut out.
- BA-4xx intrinsically safe versions have ATEX, FM, cFM and IECEx certification and comply with FISCO. BA414NDF has ATEX/IECEx Type nL approval and is FNICO compliant for Zone 2.
- BA-6xx versions are designed for general purpose safe area applications.
Certifications and compliances
ATEX & IECEx approved: Zone 0 mounting; Group IIC & IIIC; T4 classification; IP66; Certified for -40°C to +60°C or +70°C
Design features
- FOUNDATION fieldbus™ H1 and Profibus PA versions
- Displays up to 8 fieldbus process variables
- General purpose and intrinsically safe versions
- ATEX Gas & Dust, FM and IECEx certifications
- FISCO compliant intrinsically safe version
Ordering Information
| Product Code | Type | Specification |
|---|---|---|
| BA414DF-F | Field Mounting | IS display, ATEX Gas |
| BA414DF-F-D | Field Mounting | IS display, ATEX Dust |
| BA414DF-F-FM | Field Mounting | IS display, FM |
| BA414NDF-F | Field Mounting | Display, ATEX Gas |
| BA484DF-F | Field Mounting | IS display for FOUNDATION fieldbus™ H1 |
| BA484DF-P | Field Mounting | IS display for Profibus PA |
| BA614DF-F | Field Mounting | Display, field mounting |
| BA684DF-F | Field Mounting | Safe area display for FOUNDATION fieldbus™ H1 |
| BA684DF-P | Field Mounting | Safe area display for Profibus PA |
| BA418CF-F | Panel Mounting | IS display, panel mounting |
| BA488CF-F | Panel Mounting | IS display for FOUNDATION fieldbus™ H1 |
| BA488CF-P | Panel Mounting | IS display for Profibus PA |
| BA618CF-F | Panel Mounting | Display, panel mounting |
| BA688CF-F | Panel Mounting | Safe area display for FOUNDATION fieldbus™ H1 |
| BA688CF-P | Panel Mounting | Safe area display for Profibus PA |
관련 제품 상세히 보기 – 클릭
MTL 필드버스 디스플레이 시스템
MTL의 본질안전 필드버스 디스플레이 시리즈는 텍스트 또는 간단한 그래픽으로 프로세스 변수를 표시하며, 안전지역 또는 위험지역에서 저비용 운전자 인터페이스를 제공하도록 설계되었습니다. MTL은 8변수부터 경제적인 단일변수 버전까지, 필드 및 패널 마운트, 안전지역·위험지역용, FOUNDATION fieldbus™ H1 및 Profibus PA 버전을 포함한 업계 최광범위 라인업을 제공합니다. 모든 버전은 버스 전원으로 동작하여 설치를 간소화합니다.
- 8변수 BA-x8x 버전은 86x45mm 대형 백라이트 디스플레이, 9가지 표준 화면 옵션, 6개 절연 알람 출력, 전면 패널 버튼 구성을 제공합니다.
- 경제적인 BA-x1x는 5자리 디스플레이와 31분할 아날로그 바그래프로 단일 필드버스 변수를 표시하며, FOUNDATION fieldbus™ H1의 입력 선택기 기능 블록을 지원합니다.
- BA-xx4 필드 마운트 버전은 강화유리 창이 있는 견고한 IP66 GRP 인클로저를 사용합니다.
- BA-xx8 패널 마운트 버전은 표준 72x144mm 컷아웃에 맞으며 전면 IP66 방진방수 등급을 제공합니다.
- BA-4xx 본질안전 버전은 ATEX, FM, cFM, IECEx 인증을 보유하며 FISCO에 부합합니다. BA414NDF는 ATEX/IECEx Type nL 인증과 Zone 2용 FNICO 적합성을 갖추고 있습니다.
- BA-6xx 버전은 일반 안전지역 용도로 설계되었습니다.
인증 및 준수 사항
ATEX & IECEx 인증: Zone 0 장착; Group IIC & IIIC; T4 등급; IP66; -40℃~+60℃ 또는 +70℃ 인증
설계 특징
- FOUNDATION fieldbus™ H1 및 Profibus PA 버전
- 최대 8개 필드버스 프로세스 변수 표시
- 범용 및 본질안전 버전
- ATEX Gas & Dust, FM, IECEx 인증
- FISCO 호환 본질안전 버전
주문 정보
| 제품 코드 | 타입 | 사양 |
|---|---|---|
| BA414DF-F | 필드 마운팅 | IS 디스플레이, ATEX Gas |
| BA414DF-F-D | 필드 마운팅 | IS 디스플레이, ATEX Dust |
| BA414DF-F-FM | 필드 마운팅 | IS 디스플레이, FM |
| BA414NDF-F | 필드 마운팅 | 디스플레이, ATEX Gas |
| BA484DF-F | 필드 마운팅 | FOUNDATION fieldbus™ H1용 IS 디스플레이 |
| BA484DF-P | 필드 마운팅 | Profibus PA용 IS 디스플레이 |
| BA614DF-F | 필드 마운팅 | 디스플레이, 필드 마운팅 |
| BA684DF-F | 필드 마운팅 | FOUNDATION fieldbus™ H1용 안전지역 디스플레이 |
| BA684DF-P | 필드 마운팅 | Profibus PA용 안전지역 디스플레이 |
| BA418CF-F | 패널 마운팅 | IS 디스플레이, 패널 마운팅 |
| BA488CF-F | 패널 마운팅 | FOUNDATION fieldbus™ H1용 IS 디스플레이 |
| BA488CF-P | 패널 마운팅 | Profibus PA용 IS 디스플레이 |
| BA618CF-F | 패널 마운팅 | 디스플레이, 패널 마운팅 |
| BA688CF-F | 패널 마운팅 | FOUNDATION fieldbus™ H1용 안전지역 디스플레이 |
| BA688CF-P | 패널 마운팅 | Profibus PA용 안전지역 디스플레이 |
