WIKA의 압력 게이지(기계식 압력 측정 기기)는 게이지 압력, 절대 압력, 차압을 측정하는 데 있어 수백만 번 이상 그 성능이 입증되었습니다. 그리고 다양한 산업 분야에 최적의 솔루션을 제공하기 위해 부르동관, 격막씰 그리고 이중 격막(캡슐) 시스템을 사용합니다. 압력 게이지는 0 … 0.5 mbar 에서 0 … 6,000 bar까지의 압력 범위를 측정할 수 있으며, 최대 0.1 %의 표시 정확도를 자랑합니다. 산업 및 공정 계측의 다양한 요구 사항에 맞추어 구리 합금, 스테인리스 스틸, 기타 특수 소재로 제작된 압력 소자를 사용할 수 있습니다.

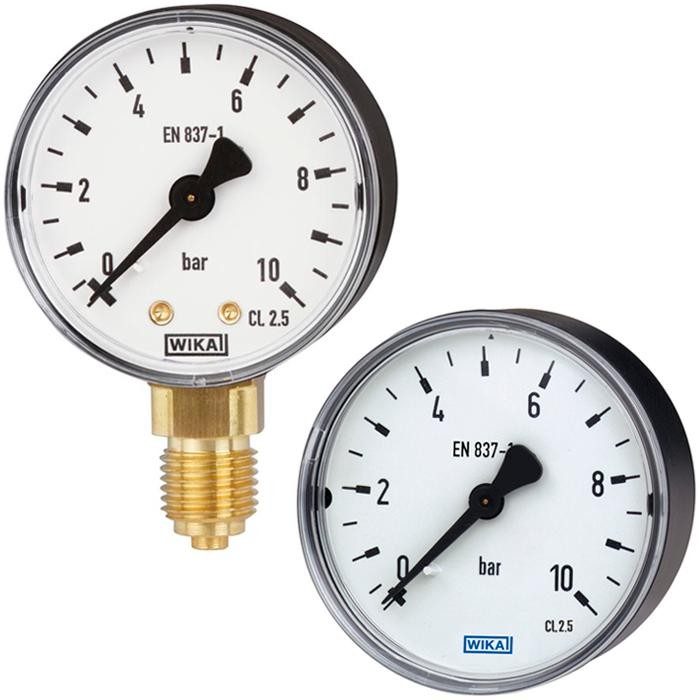

압력 게이지는 프로세스 내부의 매체 압력을 측정하고 표시하는 기기입니다. 압력 게이지는 탄성 압력 소자를 가진 압력 측정 기기로, 다양한 산업 분야에서 수백만 번 이상 사용되어 왔습니다. 압력 게이지의 적용 분야에 따라 부르동관, 다이어프램 소자 또는 이중격막(캡슐) 소자 등이 압력 요소로 사용됩니다.
압력 게이지는 어떤 압력을 측정하나요?
압력 게이지는 게이지 압력, 절대 압력 및 차압을 측정합니다. 또한, WIKA 압력 게이지는 양압 측정뿐만 아니라 음압 측정에도 사용할 수 있습니다.
압력 게이지는 어떻게 작동할까요?
압력 게이지는 종류에 따라 작동 방식이 다릅니다. 산업용 측정 기술에서는 부르동관 압력 게이지와 다이어프램 압력 게이지라는 두 가지 유형의 게이지가 사용됩니다. 이들은 각각 다른 작동 원리를 가지고 있어 서로 다른 응용 분야에 적합합니다. 부르동 튜브 압력 게이지를 사용하면 부르동 튜브가 포인터에 직접 압력을 전달하여 압력을 측정합니다. 케이스 내부에는 곡선 모양의 관이 있어 매체가 들어가서 부르동관 늘어나게 합니다. 이 늘어남은 링크와 톱니 모양의 세그먼트를 통해 무브먼트에 전달되어 다이얼에 해당 편향으로 바로 표시됩니다.
부르동관 압력 게이지는 다양한 방식으로 사용할 수 있으며 대부분의 애플리케이션을 커버할 수 있습니다. 그러나 어떤 한계치에 도달하면 대신 다이어프램 압력 게이지를 사용합니다. 다이어프램 압력 게이지에서 압력은 물결 모양의 격막, 즉, 다이어프램을 통해 링크로 전달됩니다. 그러면 해당 압력이 상하 운동으로 변환되는 원리입니다.
압력계는 어떤 재질로 만들어야 하나요?
WIKA는 모든 일반적인 사례에 대해 제공하고 있습니다. 표준 애플리케이션의 경우 압축 공기, 물, 오일과 같은 중성 매질에는 구리 합금 측정 시스템이 장착된 플라스틱 버전으로 충분합니다. 유압 어플리케이션의 경우, 진동으로부터 측정 시스템을 완충하고 기기의 가독성을 높이는 글리세린 충전이 된 견고한 크롬 케이스를 추천합니다. 점성이 높지 않고 결정화되지 않는 물질을 측정하는 작업이나 거친 환경에서는 스테인리스 스틸로 제작된 압력 게이지가 적합합니다. 측정 시스템은 PTFE, 금, Hastelloy 등과 같은 특수 소재로 코팅할 수 있으며, 이는 기기를 유해한 유체로부터 보호하는 역할을 합니다.
압력 게이지의 정확도 등급은 무엇을 의미하나요?
압력 게이지의 다이얼에는 항상 정확도 등급이 표시되어 있습니다. 압력 게이지의 정확도 등급은 전체 눈금 값의 백분율로 표시의 허용 오차를 정의합니다. 플라스틱 케이스의 경우 4% 또는 2.5%인 반면, 크롬 스틸 또는 스테인리스 스틸 기기의 경우 1.6% 또는 1.0%입니다. 테스트 게이지의 경우 정확도 등급은 사용되는 디스플레이 범위에 따라 0.6%, 0.25% 또는 0.1%입니다. 실제로 이것은 무엇을 의미할까요? 측정 범위가 0~100bar이고 정확도 등급이 1.0%인 경우, 전체 측정 범위에서 허용되는 편차는 1bar 입니다.
더 자세한 기술스펙에 대해서는 WIKA 공식 홈페이지를 참조해 주세요
견적은 딱 맞으면 좋겠지만, 변수가 생기고, 참 어렵습니다. 다만 프로젝트 마감을 위해서는 고민이 필요합니다.
1번의 견적으로 흩어진 각 브랜드사의 모든 제품을 통합 공급가능합니다. (주)더블유이엔지는 DCS, PLC, SI등 각 브랜드사와 정식계약을 통해 제품 및 솔루션을 공급 및 구축하고 있습니다. 여러 브랜사의 제품 및 솔루션을 묶음으로 통합 One-stop 가능합니다. 귀사의 고민을 획기적으로 줄여 드리고 있습니다.
Pressure gauges – 압력게이지
WIKA의 압력 게이지(기계식 압력 측정 기기)는 게이지 압력, 절대 압력, 차압을 측정하는 데 있어 수백만 번 이상 그 성능이 입증되었습니다. 그리고 다양한 산업 분야에 최적의 솔루션을 제공하기 위해 부르동관, 격막씰 그리고 이중 격막(캡슐) 시스템을 사용합니다. 압력 게이지는 0 … 0.5 mbar 에서 0 … 6,000 bar까지의 압력 범위를 측정할 수 있으며, 최대 0.1 %의 표시 정확도를 자랑합니다. 산업 및 공정 계측의 다양한 요구 사항에 맞추어 구리 합금, 스테인리스 스틸, 기타 특수 소재로 제작된 압력 소자를 사용할 수 있습니다.

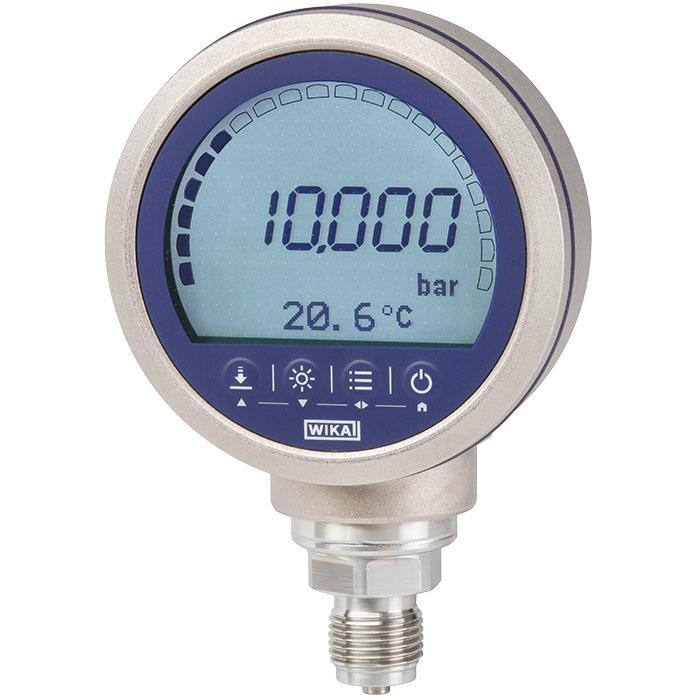

Digital pressure gauges – 디지털 압력계
Pressure sensors – 압력 센서
압력 센서(또는 압력 트랜스미터)는 물리적 양인 ‘압력’을 산업 표준 신호로 변환합니다. 일반 산업용 애플리케이션을 위한 다양한 압력 센서 외에도 냉동/공조 기술, 식품 산업, 이동식 작업 기계, 의료용 가스, 반도체 산업 등을 위한 특수 버전도 제공합니다. 우리의 압력 센서 포트폴리오는 0.05%의 정확도, 0.05bar부터 최대 15,000bar까지의 측정 범위, CANopen 및 IO-Link와 같은 디지털 인터페이스, 방폭 지역을 포함한 다양한 국제 승인(인증)을 다룹니다.
압력 센서와 압력 트랜스미터는 무엇인가요?

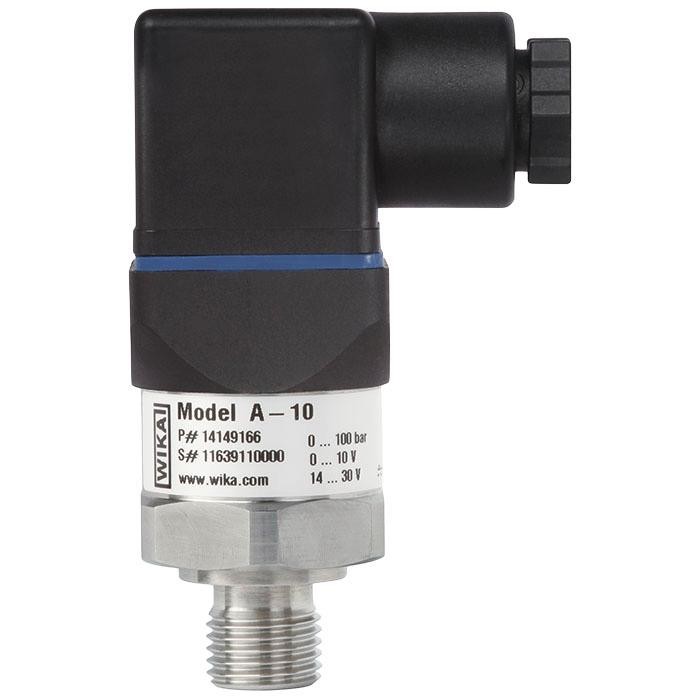

압력 센서는 측정 요소로서 물리적 양인 압력을 전기적 변수로 변환하는 역할을 합니다. WIKA는 압력 트랜스미터를 표준화된 전기 및 기계적 인터페이스와 표준화된 출력 신호를 갖춘 압력 센서로 정의합니다. 압력 센서는 일반적으로 절대 압력은 물론 게이지 압력과 차압을 상대적으로 간단하고 빠르게 측정하는데 사용됩니다. WIKA는 산업 측정 기술에서 가장 일반적인 압력 측정 원리인 박막 센서, 두꺼운 필름인 후막 센서, 압전 저항성 압력 센서 등 세 가지 압력 측정 원리를 사용하여 센서를 제조합니다.
Process transmitters – 프로세스 트랜스미터

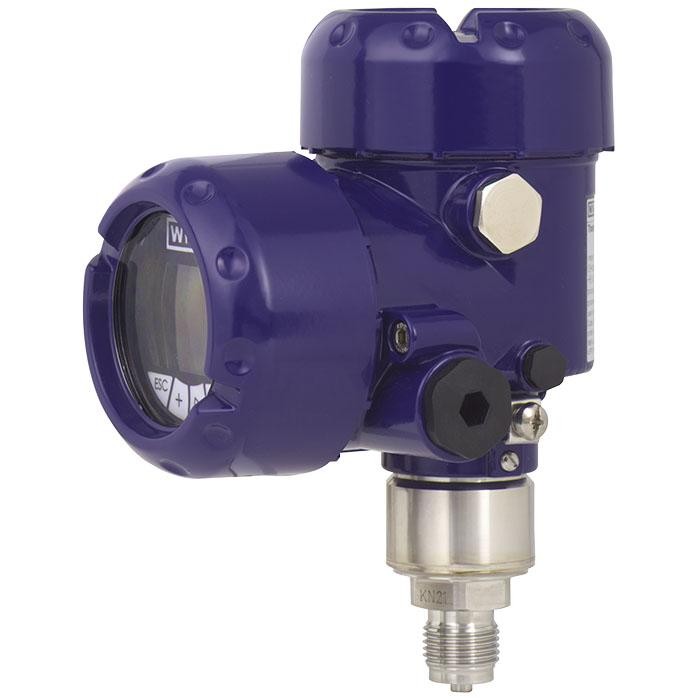

프로세스 트랜스미터의 확장된 기능 범위를 통한 일반 압력 센서와의 차별화: 프로세스 트랜스미터는 디스플레이를 내장하고 있으며, 높은 측정 정확도와 자유롭게 스케일 조정이 가능한 측정 범위를 제공하고, 디지털 버스 신호를 통해 통신이 가능하며 다양한 하우징 사양으로 제공됩니다. 다이어프램 씰과의 결합을 통해 WIKA 프로세스 트랜스미터는 극한의 운전 조건에서도 사용이 가능합니다.
프로세스 트랜스미터 / 압력 트랜스미터란 무엇인가요?
프로세스 트랜스미터는 폭넓은 기능을 통해 압력 센서 및 일반 압력 트랜스미터와 구별됩니다. 일반적인 압력 센서는 사전에 정의된 압력 범위 내에서 측정 범위가 고정되어 있습니다. 반면 프로세스 트랜스미터는 측정 범위, 영점 및 기타 파라미터를 개별적으로 설정할 수 있습니다. 이러한 설정 기능을 턴다운(turndown), 스케일 조정(scale‑down) 또는 스팬 조정(span adjustment)이라고 합니다. 프로세스 트랜스미터는 다양한 다이어프램 씰과 결합하여 사용할 수 있습니다. WIKA 프로세스 트랜스미터는 높은 측정 정확도, 확장 가능한 측정 범위, 다양한 하우징 옵션을 제공합니다. WIKA는 범용 프로세스 트랜스미터(모델 UPT‑20, UPT‑21), 산업용 프로세스 트랜스미터(모델 IPT‑20, IPT‑21, CPT‑20, CPT‑21), 그리고 차압 트랜스미터(모델 DPT‑20)로 제품군을 구분합니다.
Pressure gauges with output signal – 출력 신호가 있는 압력 게이지
비접촉식 센서를 적용하여 모든 표준 전기 신호 지원

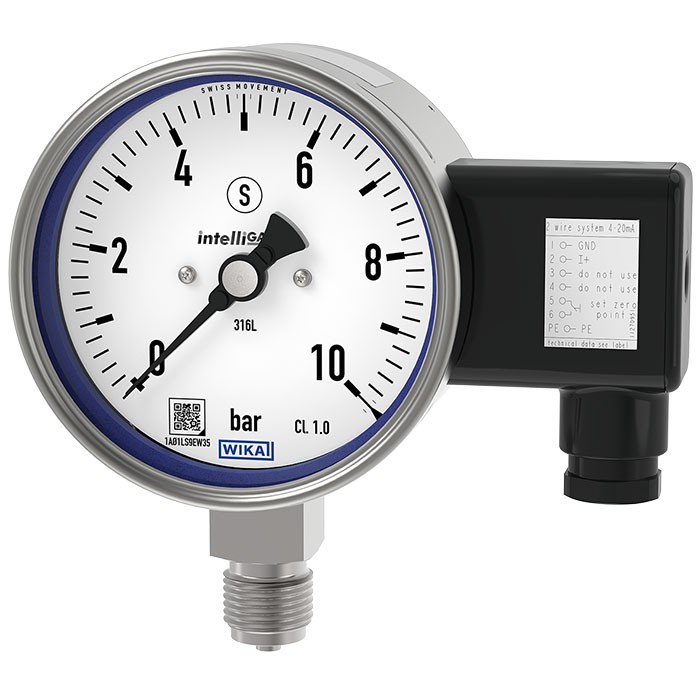

출력 신호 내장 압력계는 외부 전원이 필요 없는 기계식 압력계의 아날로그 표시 장점과, 압력 트랜스미터의 전기 출력 신호를 결합한 하이브리드 계기입니다. 이러한 하이브리드 계기는 일반적으로 사용되는 모든 표준 전기 신호로 제공됩니다. 센서는 비접촉 방식으로 작동하여 측정 신호에 영향을 미치지 않습니다. 다수의 제품은 ATEX 규격을 충족하며, Ex i(본질 안전 방폭) 보호 방식으로 제공될 수 있습니다.
출력 신호 내장 압력계란 무엇인가요?
다기능 intelliGAUGE는 거의 모든 압력 측정 애플리케이션에 대해 비용 효율적이면서도 신뢰할 수 있는 솔루션을 제공합니다. 외부 전원이 필요 없는 기계식 압력계의 아날로그 표시 기능과 압력 센서의 전기 출력 신호를 결합했습니다. 이러한 하이브리드 계기는 일반적으로 사용되는 모든 표준 전기 신호로 제공됩니다. 센서는 비접촉 방식으로 작동하여 측정 신호에 영향을 미치지 않습니다. 다수의 제품은 ATEX Ex ia(본질 안전 방폭) 규격에 따라 제공 가능합니다. 공칭 지름 100mm 및 160mm 압력계의 경우, 전기 출력 신호를 스위치 접점과 함께 구성할 수도 있습니다. WIKA는 출력 신호 내장 부르동 튜브식, 다이어프램식, 캡슐식 압력계뿐만 아니라, 출력 신호 내장 절대압 압력계와 차압 트랜스미터 및 차압계도 제공합니다.
Pressure switches – 압력 스위치
모든 애플리케이션에 적합한 압력 스위치

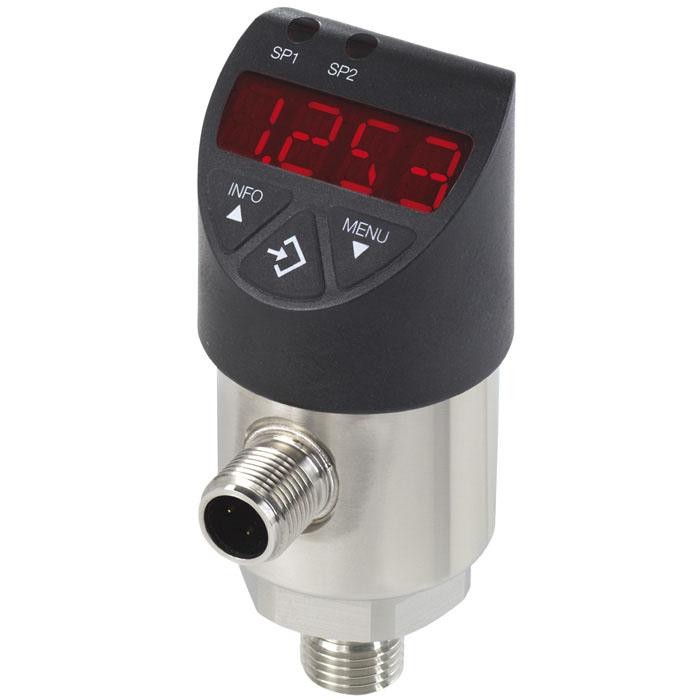

압력 스위치는 설정된 압력에 도달하면 해당 스위치 접점을 개폐합니다. 요구 사항과 설계에 따라 압력 스위치는 기계식 또는 전자식 스위치 접점으로 사용되며, 디스플레이 유무 및 다양한 설정 옵션을 선택할 수 있습니다. 압력 스위치는 다양한 산업 및 기술 공정에 사용되며, WIKA의 폭넓은 제품군에서 각 애플리케이션에 적합한 제품을 찾을 수 있습니다.
Contact pressure gauges – 접점 압력 게이지
접점 압력 게이지: 하나의 계기로 표시와 스위칭을 동시에

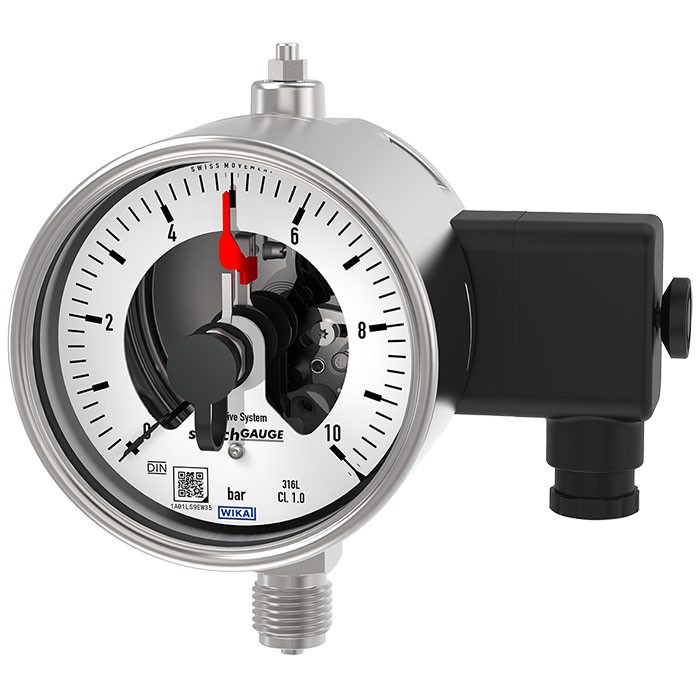

프로세스 압력을 로컬에서 표시하면서 동시에 한계 값을 모니터링해야 하는 모든 곳에서 접점 압력계가 사용됩니다. 스위치 접점은 표시 측정기의 포인터(바늘) 위치에 따라 회로를 연결하거나 단락합니다. 수치가 설정된 값보다 크게 높거나 낮으면 알람이 트리거되므로 ‘접점 알람 (alarm contact)’이라고도 합니다. 접점 압력 게이지는 프로세스의 시작, 정지 또는 전환(스위칭)하는 데에도 적합합니다.
Diaphragm seals – 다이어프램 씰
모든 프로세스에 최적화된 다이어프램 씰

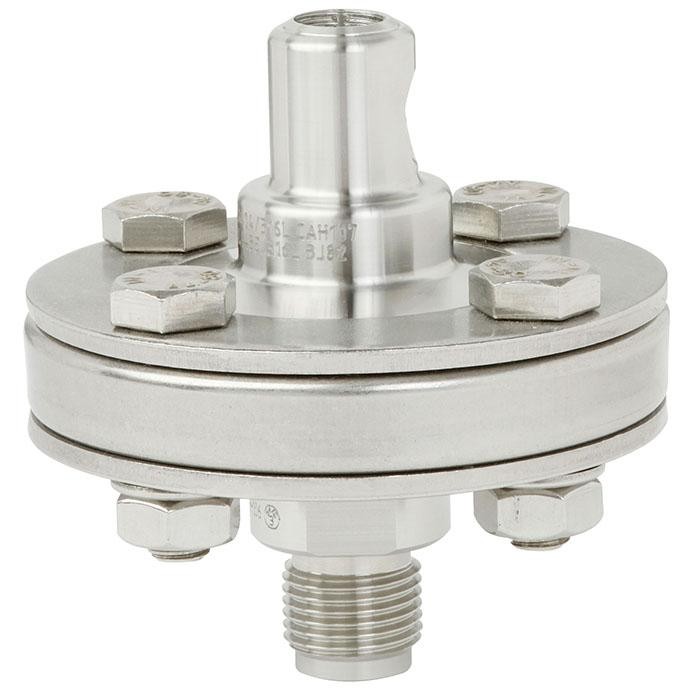

WIKA 다이어프램 씰(흔히 화학 씰이라고도 함)은 압력 게이지, 프로세스 트랜스미터, 압력 스위치 등과 함께 장착되어 있으며, 가장 까다로운 측정 작업에서도 국제적으로 인정받고 높이 평가받고 있습니다. 다이어프램 씰을 사용하여 -90~+400°C의 극한 온도와 부식성, 이질성, 마모성, 고점도 또는 독성 유체에서도 측정기를 사용할 수 있습니다. 우리는 다이어프램씰 설계와, 재질, 내부 충진 오일을 각가의 애플리케이션에따라 최적화할 수 있습니다
다이어프램 씰이란 무엇인가요?
원격 씰 또는 케미컬 씰이라고도 하는 다이어프램 씰은 기본적으로 두 가지 작업을 수행합니다. 첫째, 측정 장치를 매체로부터 분리하고, 둘째, 압력을 측정 장치로 전달하며 세척 및 보정을 위해 매우 쉽고 빠르게 분해할 수 있습니다.
다이어프램씰은 언제 사용해야 하나요?
일반적으로 프로세스 매체가 측정기의 가압 부품과 접촉해서는 안 되는 어플리케이션 분야에 사용됩니다. 이렇게 하면 측정기를 보호하고 수명을 연장할 수 있습니다.
Valves and protective devices – 밸브 및 보호장치
안전성과 서비스 수명을 높이기 위한 밸브 및 보호 장치

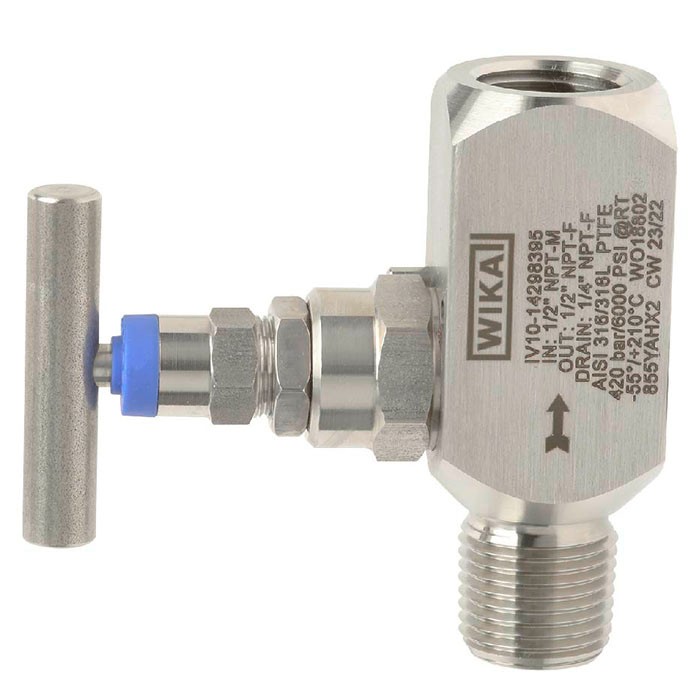

코크, 차단 밸브, 밸브 매니폴드 또는 모노플랜지를 통해 압력 측정 장비는 시운전, 유지보수 또는 교정 중에 프로세스와 안전하게 분리될 수 있습니다. 사이폰, 과부하 보호, 스너버와 같은 보호 장치는 압력 측정기의 서비스 수명을 늘리고 적용 범위를 확장합니다. WIKA는 다양한 계측 밸브와 액세서리의 폭넓은 선택 외에도 여러 개별 부품을 조립하여 완전한 측정 조립체(‘instrument hook-up’)를 형성하는 전문 조립 서비스도 제공합니다.
Mounting accessories – 마운팅 악세사리
WIKA 압력 계측기를 위한 최적의 장착 액세서리

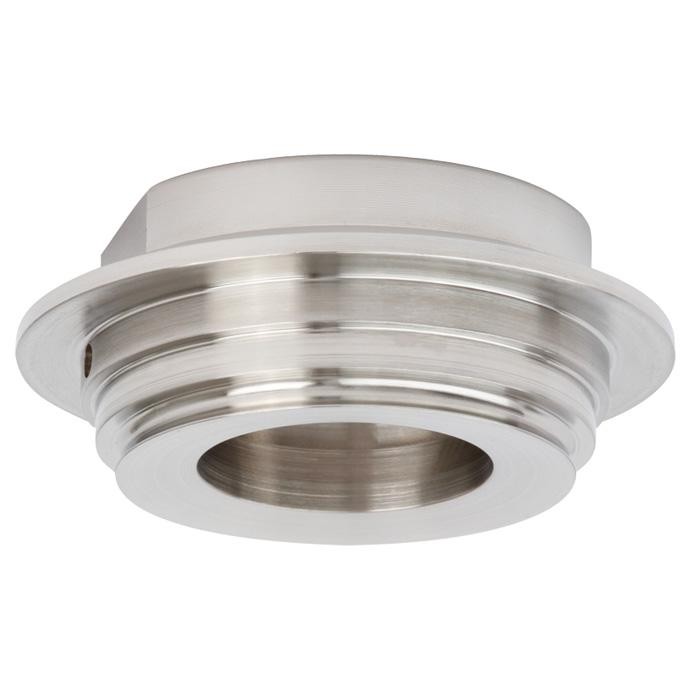

어댑터는 씰과 함께 압력 계측기, 코크(스탑콕), 차단 밸브, 사이펀, 스너버 등 다양한 액세서리 구성품의 장착에 사용됩니다. 보호 캡은 압력계를 충격, 외부 충돌, 부식 및 기후 영향으로부터 보호합니다. 계기 장착 브래킷은 압력 계측기를 벽면 또는 배관에 설치하는 데 사용됩니다.
Electrical accessories – 전기(신호) 액세서리

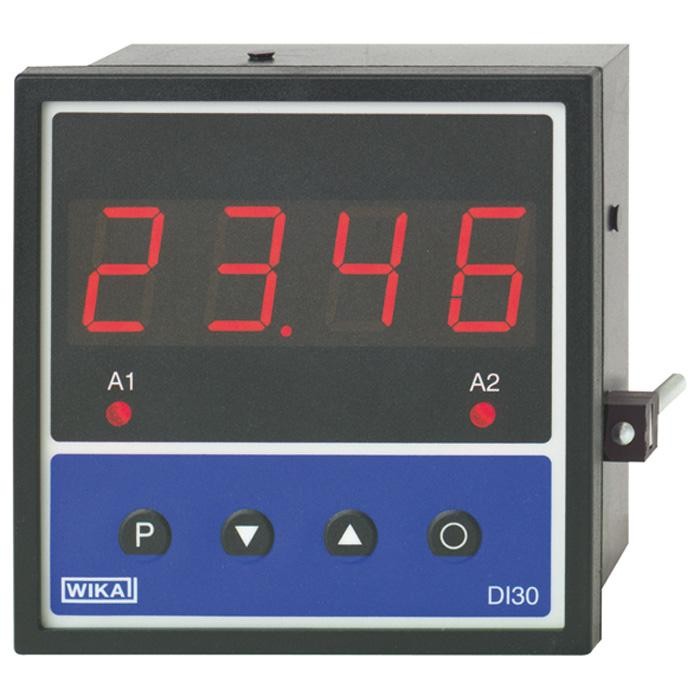

압력 값을 현장에서 표시하기 위해 압력 센서와 부착 가능한 인디케이터를 조합할 수 있습니다. 중앙 압력 표시를 위해 패널 장착용 디지털 인디케이터도 제공합니다. WIKA의 전기 액세서리에는 전원 공급 장치, 제어 장치, 본질 안전 리피터 전원 공급 장치, 그리고 미리 조립된 커넥터와 케이블이 포함됩니다.
