WIKA Level Measurement – 레벨측정
WIKA 레벨 측정 장비는 산업용 탱크, 사일로, 배관 등에 담긴 액체나 분체(고체)의 높이(수위)와 양을 정밀하게 측정·모니터링하는 산업용 계측기기입니다. 생산 공정의 효율화와 안전사고 방지를 위해 필수적으로 사용됩니다.
주요 장비 종류와 측정 방식은 다음과 같습니다.
1. 주요 측정 장비 및 분류
레벨 트랜스미터 (Level Transmitter): 용기나 탱크의 수위/잔량을 연속적으로 측정하여 전기 신호로 변환, 제어실이나 디스플레이로 전송하는 장비입니다.
레벨 스위치 (Level Switch): 탱크의 수위가 특정 한계값(최고점/최저점)에 도달했을 때 감지하여 펌프를 켜거나 끄는 등의 자동 제어를 수행하는 포인트 측정 장비입니다.레벨 게이지 (Level Gauge): 작업자가 현장에서 육안으로 탱크 내부의 액체 높이를 직접 확인할 수 있도록 설치하는 직관적인 장비입니다.
2. 주요 측정 방식플로트 방식
부력(Float)을 이용해 액면의 상승/하강을 기계적이거나 자기적으로 감지하는 전통적이고 신뢰도 높은 방식입니다.차압 방식: 탱크 상부와 하부의 압력 차이를 측정하여 유체의 높이와 양을 계산하는 방식입니다.진동 포크 방식: 전기적으로 진동하는 금속 포크(소리굽쇠)가 액체에 닿을 때 변하는 진동 주파수를 감지하여 스위치를 작동시키는 방식입니다.
1번의 견적으로 흩어진 각 브랜드사의 모든 제품을 통합 공급가능합니다. (주)더블유이엔지는 DCS, PLC, SI등 각 브랜드사와 정식계약을 통해 제품 및 솔루션을 공급 및 구축하고 있습니다. 여러 브랜사의 제품 및 솔루션을 묶음으로 통합 One-stop 가능합니다. 귀사의 고민을 획기적으로 줄여 드리고 있습니다.

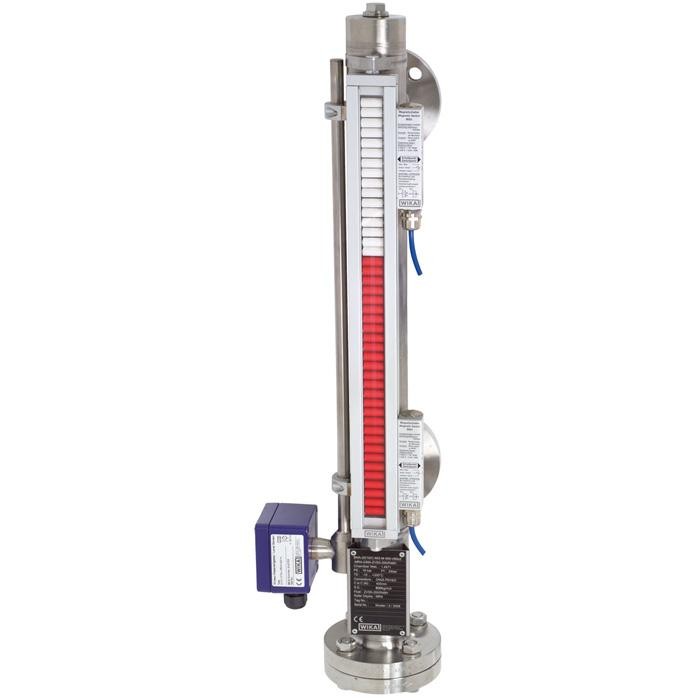

Level indicators 레벨 표시기
WIKA의 레벨 인디케이터 – 공급 전압 없이 레벨 표시\
레벨 인디케이터는 연속적으로 레벨을 표시하는 데 사용됩니다. 이 장치의 작동 원리는 플로트에 연결된 자석이 추가 공급 전압 공급 없이 레벨을 측정하여 마그네틱 롤러 또는 플랩으로 구성된 표시 막대에 전달하는 방식을 기반으로 합니다. 또한 다양한 마그네틱 스위치와 레벨 센서를 액세서리로 추가 장착할 수 있습니다.

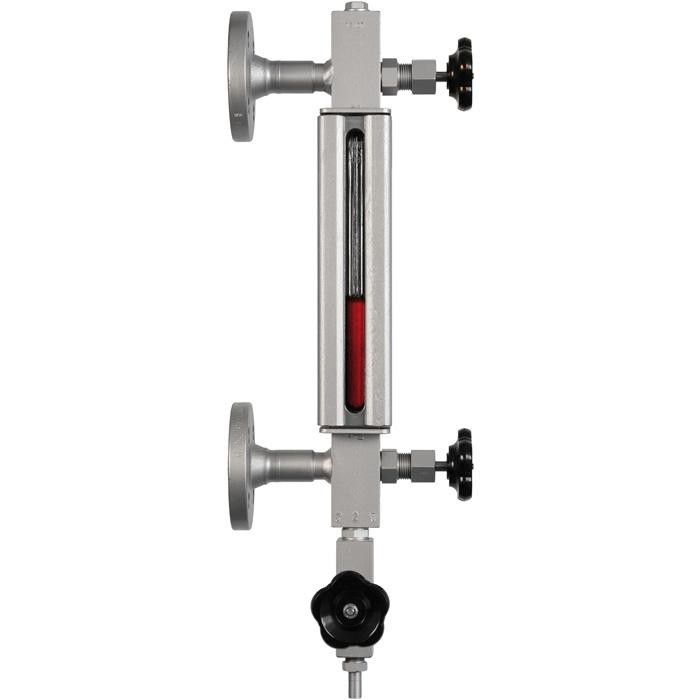

Glass level gauges 글라스 레벨 게이지
개별 디자인 및 내식 소재
공급 전압 없이 연속적이고 직접적인 레벨 표시: WIKA의 유리 레벨 게이지는 주 요소로서 게이지 본체로 구성되, 이 안에 액체 채널이 가공되어 있습니다. 다른 요소로는 밸브 헤드, 프로세스 연결, 유리 및/또는 미카 차폐가 포함됩니다. 특정 애플리케이션과 고온에서는 운모 차폐막을 사용하는 것이 좋습니다.

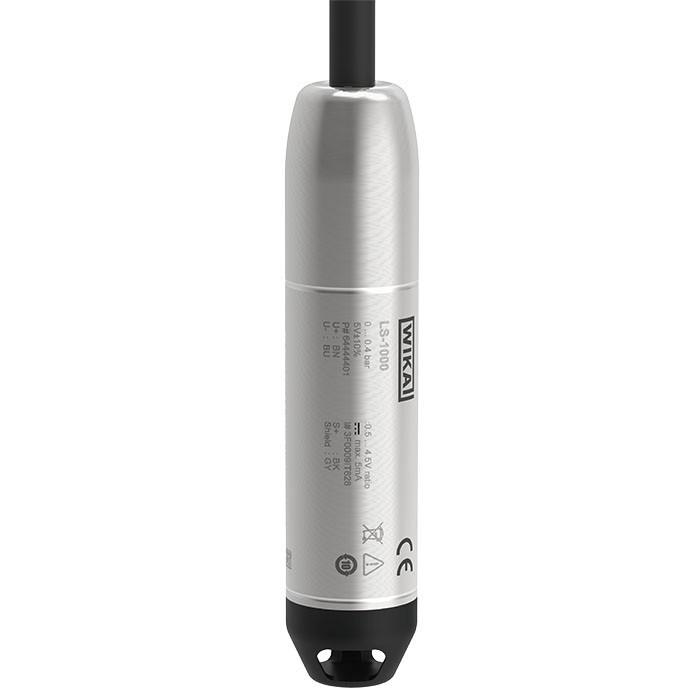

Submersible pressure sensors 침수식 레벨 트랜스미터
모든 정수압 레벨 측정에 적합한 수중 압력 센서
레벨 프로브라고도 하는 수중 압력 트랜스미터는 수압 레벨 측정을 위해 탱크, 우물, 샤프트 및 시추 홀 등에서 사용되는 특정 설계의 압력 센서입니다. 이 장치는 측정할 액체에 직접 잠수되어 바닥에 가능한 한 가까운 위치에 배치됩니다. 그곳에서 수압을 측정하여 현재 레벨, 즉 그 위의 액체 기둥의 높이를 직접적으로 추론할 수 있게 합니다.

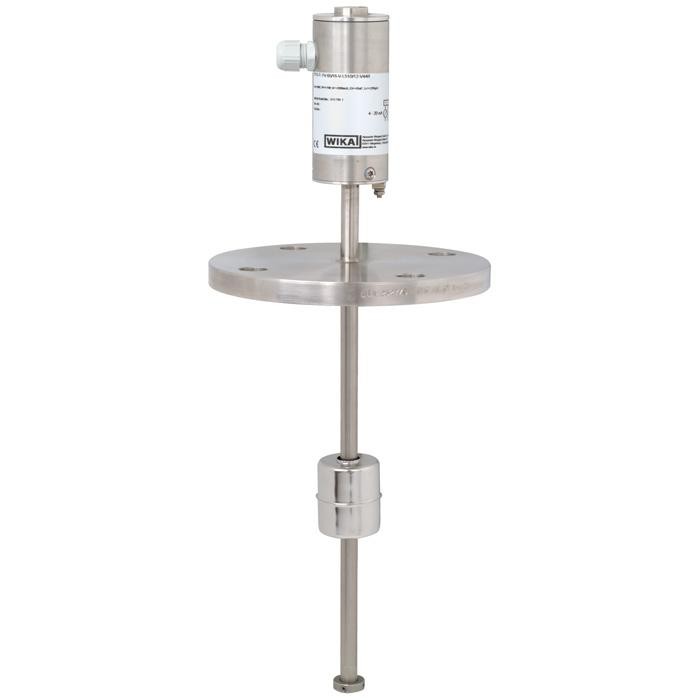

Continuous measurement with float 플로트 레벨 트랜스미터
제든지 연속적인 수위 감지
우리의 레벨 트랜스미터는 거품, 전도도, 유전체, 압력, 진공, 온도, 증기, 응축, 기포 형성, 비등(끓는) 효과 및 밀도 변화와 같은 매체의 물리적, 화학적 변화에 관계없이 레벨을 지속적으로 감지할 수 있습니다. HART® 인터페이스를 통해 인터페이스 레이어와 전체 레벨을 측정할 수 있습니다. 레벨은 높이 또는 볼륨에 비례하여 표시할 수 있습니다. 프로세스 커넥션, 가이드 튜브, 플로트는 스테인리스 스틸 1.4571, 1.4435, 1.4539, 티타늄 및 다양한 플라스틱으로 제조할 수 있습니다.

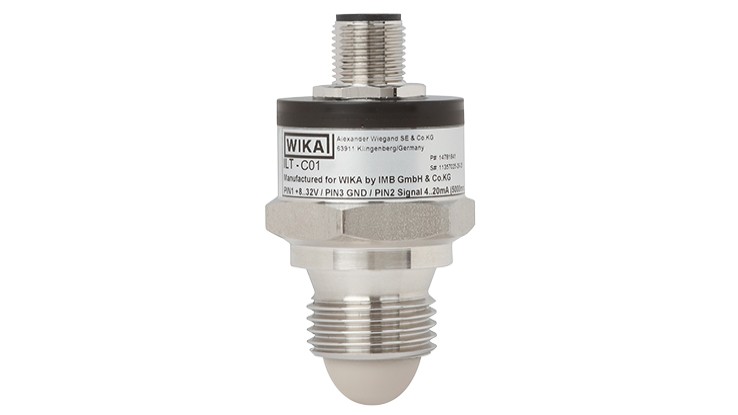

Radar sensors
레이다 센서
모두를 위한 최고의 신뢰성 새로운 ILT-C01은 다양한 산업 분야 및 까다로운 환경에서도 안정적인 레벨 측정을 제공합니다. 다른 기술들이 먼지, 거품 또는 진동이 있는 환경에서 정확한 측정을 하는 데 어려움을 겪는 반면, 당사의 레이더 기반 센서는 이러한 환경에 전혀 영향을 받지 않습니다. 신뢰성을 고려하여 설계된 소형 ILT-C01은 이동식 작업 기계를 포함한 다양한 산업 및 응용 분야에서 액체 및 고체에 대한 매우 정밀한 레벨 데이터를 제공합니다. WIKA의 새로운 레벨 센서를 사용하면 복잡하고 값비싼 고급 솔루션에 대한 부담 없이 간편하게 설치할 수 있습니다. 설치가 간편하고, 신뢰할 수 있으며, 예상보다 훨씬 오래 사용할 수 있습니다.

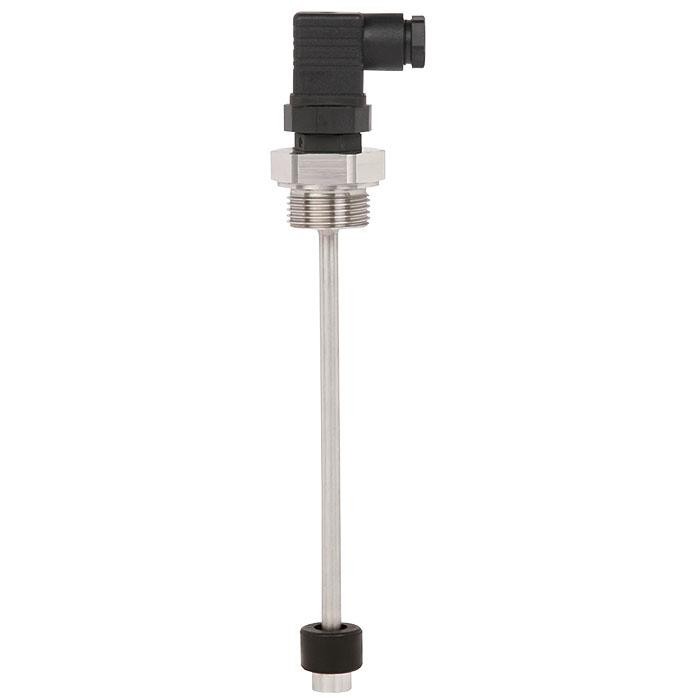

Float switches 플로트 스위치
IKA의 다용도 플로트 스위치
(공정) 산업에서 플로트 스위치는 하나 이상의 레벨의 포인트 기반 한계 레벨 감지에 사용됩니다. 거품, 전도도, 유전체, 압력, 진공, 온도, 증기, 응축, 기포 형성, 끓는 효과 및 진동과 무관하게 작동하며 거의 모든 액체 매체에 적합합니다. 스위칭 작동은 비접촉식이며 마모가 없고 보조 전원이 필요하지 않습니다. 플로트 스위치의 단순하고 검증된 기능 원리는 일반 산업용 어플리케이션부터 플랜트 프로세스 또는 조선 산업에 이르기까지 매우 넓은 범위의 응용을 가능하게 합니다.

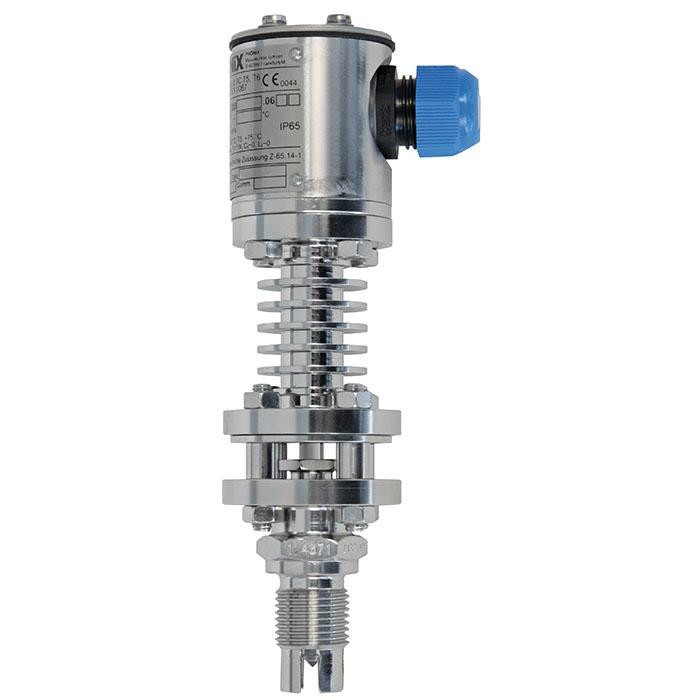

Optoelectronic sensors 광전자 센서
컴팩트한 디자인과 높은 매체 호환성
광학식 스위치는 액체의 한계 수위를 감지하는 데 사용됩니다. 이 감지는 밀도, 유전율, 전도도 및 굴절률과 같은 액체의 물리적 특성과 크게 무관합니다. 이 기기는 컴팩트한 디자인이 특징이며 이동 부품이 없습니다. 측정 팁은 붕규산 유리 또는 석영 유리로 제작되었으며, 견고한 스테인리스 스틸 케이스를 갖추어 높은 매체 호환성을 제공합니다.

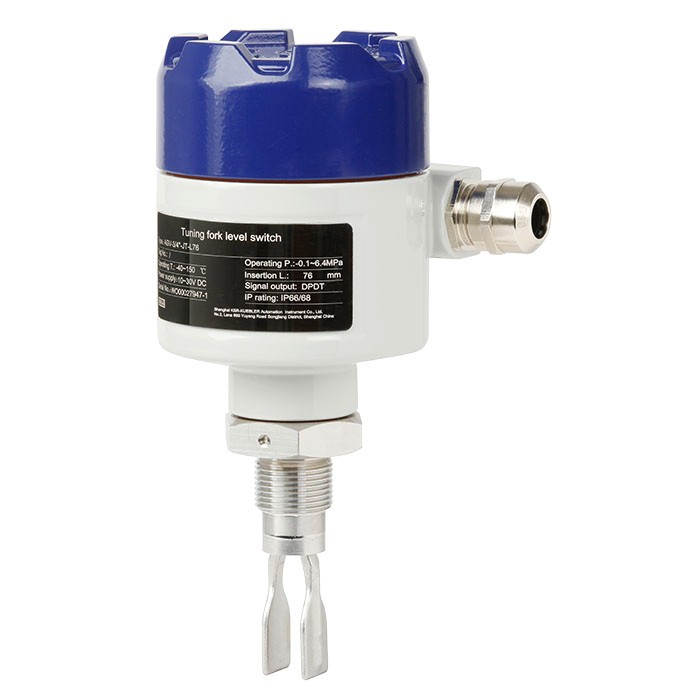

Vibrating level switches 진동 레벨 스위치
양한 장착 위치에서 한계 레벨을 감지하는 높은 정확도
진동 레벨 스위치의 기능은 공진 주파수에서 진동하는 소리굽쇠를 기반으로 합니다. 탱크의 충전 레벨이 변하고 튜닝 포크가 덮여 있거나 덮이지 않으면 진동 주파수가 변경됩니다. 이러한 변화를 정밀하게 분석하여 신뢰할 수 있는 한계 레벨 감지가 가능합니다. 이는 장착 위치, 압력, 온도, 거품 또는 액체의 점도에 영향을 받지 않습니다. 따라서 이 기술은 다양한 컨테이너 유형과 파이프라인에서 한계 레벨을 안정적으로 감지할 수 있는 방법을 제공합니다.

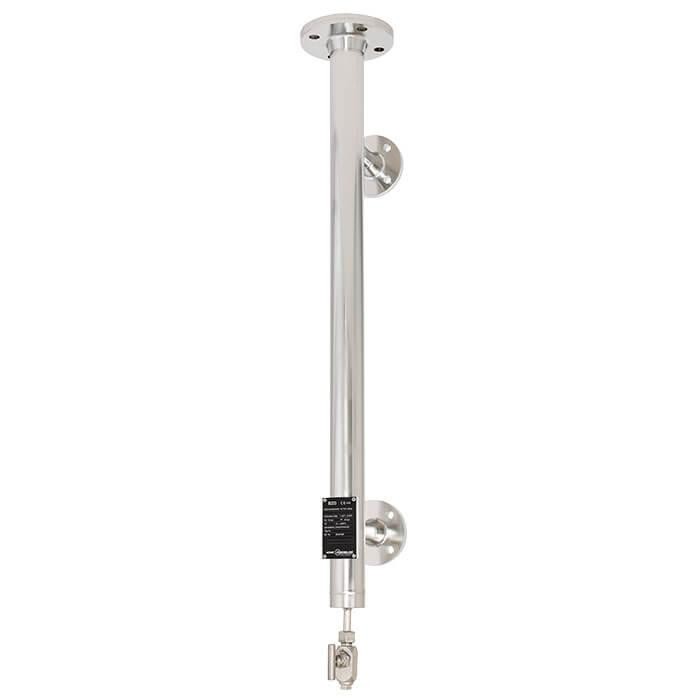

External chambers 바이패스 챔버
액체 매체의 레벨 감지
WIKA의 외부 챔버는 독특한 디자인으로 제공되며 부식에 강한 재질로 인해 다양한 용도로 사용할 수 있습니다. 외부 챔버는 외부 챔버 용기로 구성되며 용기 측면에 장착됩니다. 측면 장착으로 인해 챔버 용기의 레벨은 항상 용기의 레벨과 일치합니다. WIKA의 외부 챔버는 다양한 프로세스 커넥션 및 재료와 함께 사용할 수 있습니다.
Accessories – level 액세서리 – 레벨
레벨 측정기를 위한 다양한 액세서리 및 부가 구성 요소
WIKA의 레벨 측정기에는 플로트(원통형, 골판지, 볼 세그먼트, 플라스틱 및 폼 플로트), 플라스틱 롤러 또는 스테인리스 스틸 플랩이 있는 자기 레벨 게이지, 리드 센서, 자기 변형 센서, 마그네틱 스위치 및 조명 장치 등 다양한 액세서리와 추가 요소를 사용할 수 있습니다.
