WIKA Force measurement – 힘 측정

WIKA Force measurement – 힘 측정

WIKA(비카) Force measurement(힘 측정)는 압력, 온도 등 산업용 계측기 글로벌 선두주자인 WIKA사에서 제공하는 장력, 압축력, 하중을 정밀하고 안정적으로 측정하는 기술 및 계측 솔루션을 의미합니다.

WIKA의 힘 측정 장비 및 기술의 주요 특징과 활용 분야는 다음과 같습니다.

주요 적용 기술 및 측정 방식

• • 스트레인 게이지(Strain Gauge) 기술: 변형률을 감지하여 전기적 신호로 변환, 높은 정확도로 미세한 힘부터 대용량 하중까지 측정.
  • 박막(Thin-film) 기술: 극한의 온도 및 악조건의 산업 환경에서도 내구성이 뛰어나며 신뢰성 높은 결과 제공.

대표적인 측정 장비 (Load Cells)

• • 힘(Force)을 전기적 신호로 변환하는 센서(로드셀)를 중심으로 다양한 형태의 제품군을 제공합니다.
  • 로드 핀(Load pins): 크레인 등 구조물의 하중 지점에 직접 장착.
  • S-타입, 빔(Beam), 팬케이크(Pancake) 로드셀: 용도 및 측정 용량(0~10N부터 최대 0~500,000N 이상)에 따른 맞춤형 디자인.
  • 힘 트랜스듀서 및 디지털 디스플레이: 측정된 값을 즉시 표시하고 시스템으로 전송.

주요 활용 분야 및 목적안전

• • 모니터링: 크레인, 항만 물류 장비, 모바일 머신 등에서 과부하를 방지하고 기계를 차단하여 인명과 장비를 보호.
  • 공정 제어 및 품질 관리: 제조 공정 및 테스트 벤치에서 요구되는 산업 표준 준수 여부 및 기계적 특성 평가.

1번의 견적으로 흩어진 각 브랜드사의 모든 제품을 통합 공급가능합니다. (주)더블유이엔지는 DCS, PLC, SI등 각 브랜드사와 정식계약을 통해 제품 및 솔루션을 공급 및 구축하고 있습니다. 여러 브랜사의 제품 및 솔루션을 묶음으로 통합 One-stop 가능합니다. 귀사의 고민을 획기적으로 줄여 드리고 있습니다.

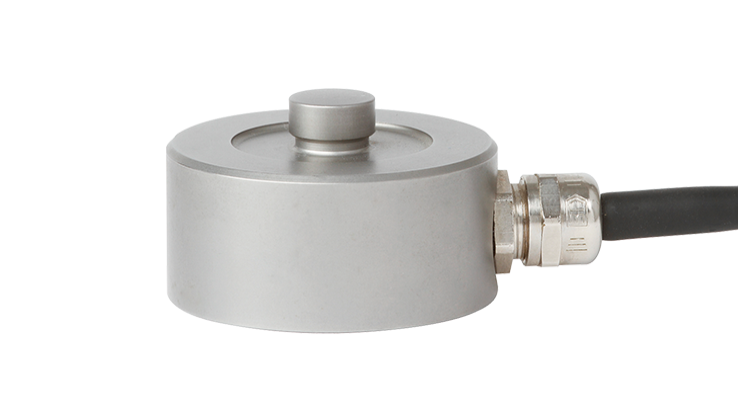

Compression force transducers 압축력 트랜스듀서

WIKA의 압축력 트랜스듀서: 안정적이고 견고함

압축력 센서는 압축력을 결정하기 위해 설계되었으며 직접 힘 흐름의 정적 및 동적 측정에 적합합니다. WIKA의 압력력 센서는 스테인리스 스틸 및 기타 고품질 재료로 제조되며 견고하고 복잡한 응용 분야에서도 신뢰성과 높은 품질로 주목받습니다. 당사의 압축력 센서는 다양한 정격 하중에서 사용할 수 있으며, 기계 제작이나 플랜트 자동화 등 다양한 분야에서 사용됩니다. 이들 압축력 센서는 눌림 및 결합력을 측정하거나, 많은 산업 응용 분야에서 중량을 감지하는 데 활용됩니다. 관련 기술 및 지역별 승인 자료는 옵션으로 선택할 수 있습니다.

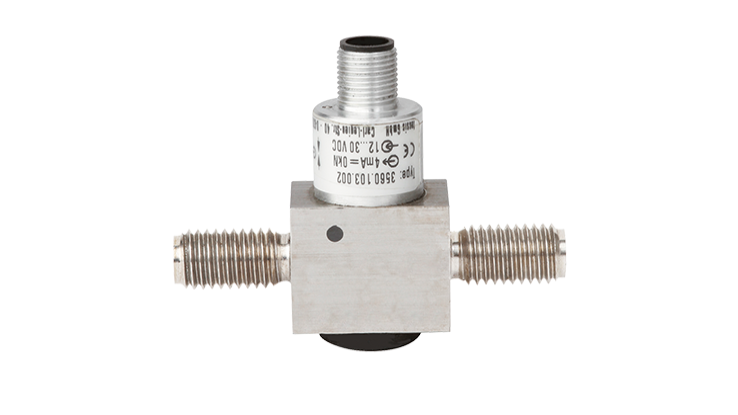

Tension/Compression force transducers 인장/압축 힘센서

WIKA의 인장/압축 포스 트랜스듀서: 조정 가능하고 매우 정밀함
WIKA는 다양한 디자인과 여러 버전의 인장/압축 포스 트랜스듀서를 제공합니다. 이들은 소형 디자인, 전통적인 S형 버전, 다양한 나사 형태를 가진 트랜스듀서 또는 로우 프로파일(팬케이크) 포스 트랜스듀서로 제공됩니다. 소형 디자인의 센서는 작은 설치 공간에서 미세한 힘을 감지하는 데 사용됩니다. 특히 높은 정확도를 자랑하는 S형 트랜스듀서서는 최대 50kN의 정격 하중 범위에서 사용되기에 매추 적합합니다. 높은 힘을 측정할 때는 컴팩트한 크기의 인장/압축 포스 트랜스듀서가 최선의 선택됩니다. 로우 프로파일 포스 트랜스듀서의 경우 힘은 중심 암나사산을 통해 전달되며, 높은 동적 성능과 피로 강도를 자랑합니다.

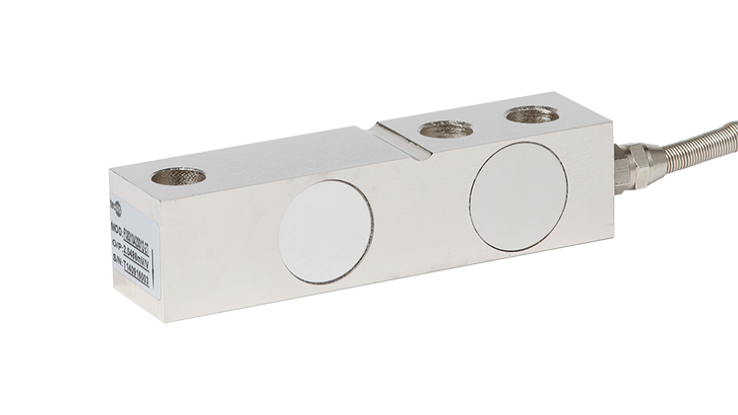

Bending beams / Shear beams 벤딩빔과 시어빔

WIKA의 벤딩 빔과 전단 빔: 다양성과 정확성

벤딩빔과 시어빔은 (전단)힘을 결정하는 데 사용되며 정적(계량 기술) 및 동적(기계 제작) 측정 프로젝트에 모두 적합합니다. 응용 분야에서 힘이 얼마나 강한지 확인하기 위해 측정 본체 위 또는 내부에는 스트레인 게이지나 박막 센서를 부착하여 사용됩니다. 벤딩빔과 시어빔의 적용 분야는 매우 다양합니다. 그래서 이러한 로드 셀은 산업용 계량 기술뿐만 아니라 특수 기계 제작, 공장 자동화 및 무대 구성 분야에서도 매우 자주 사용됩니다. 또한, 실험실 및 공정 산업에서 간접적으로 토크를 측정하는 데도 활용됩니다. 물론 이러한 힘 측정 장치에는 적절한 기술 및 지역 승인이 옵션으로 제공됩니다.

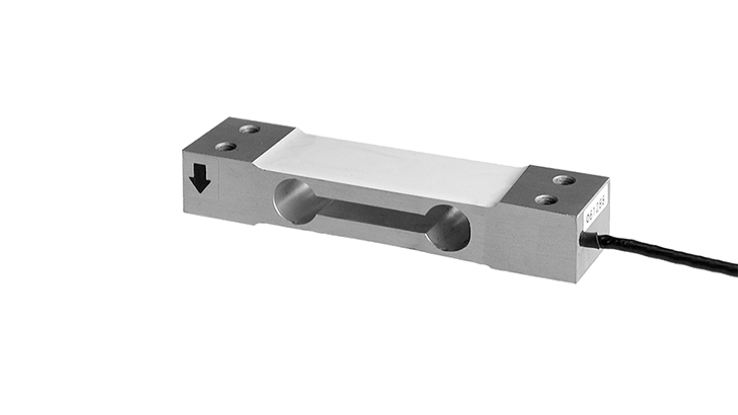

Load cells 로드쉘

WIKA의 싱글 포인트 로드 셀: 탁월한 품질

로드셀은 계량 장비에 사용하기 위한 특수한 형태의 힘 변환기로 설계되었습니다. 이러한 힘 트랜스듀서는 정격 범위(FS) 대비 0.01% 및 0.05%의 매우 높은 측정 정확도를 제공합니다. 로드 셀은 매우 다양한 애플리케이션 분야에서 사용되ㅁ며, 플랫폼 저울, 충전 저울, 벨트 저울, 포장 저울, 동적 시험 시스템은 물론 전자식 정밀 저울, 가격 표시 저울, 산업용 저울 등 다양한 분야에 적용됩니다. WIKA는 싱글 포인트 로드 셀, 굽힘 빔 로드 셀, 전단 빔 로드 셀, S‑타입 로드 셀, 캐니스터형 로드 셀, 압축형 로드 셀 등 일반적으로 사용되는 모든 로드 셀 형상을 제공합니다. 또한 이에 적합한 장착 키트와 완성형 계량 모듈도 함께 제공됩니다.

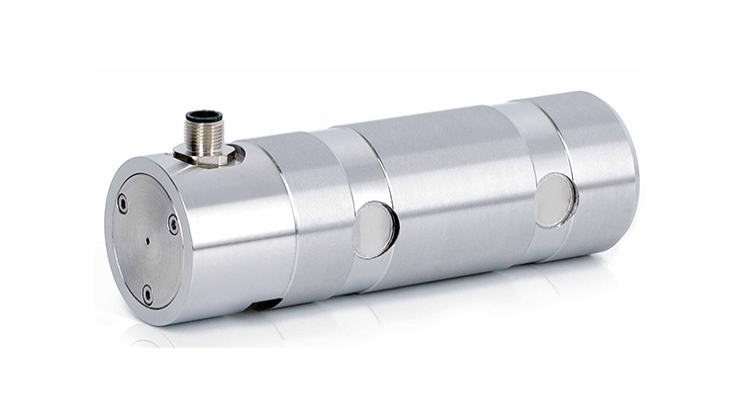

Load pins 로드핀

WIKA의 로드 핀: 공간 절약형 맞춤 솔루션

로드 핀은 힘(하중)을 측정하기 위한 가장 핵심적인 구성 요소 중 하나입니다. 기존 애플리케이션에서는 기존의 고정 볼트를 로드 핀으로 쉽게 교체할 수 있습니다. 적용 분야는 건설 장비와 크레인부터 무대 장치(스테이지) 구조물까지 매우 폭넓습니다. 이러한 힘 센서는 구조 설계 특성상 하중 전달 경로에 직접 통합할 수 있고 추가 공간을 차지하지 않기 때문에 설계 엔지니어들이 선호합니다. 로드 핀은 적용 조건에 따라 설계 요구 사항이 매우 달라지므로, 정확한 설계와 사양 정의가 중요합니다. WIKA는 풍부한 힘 측정 경험을 갖춘 전문 엔지니어가 고객 곁에서 함께합니다.

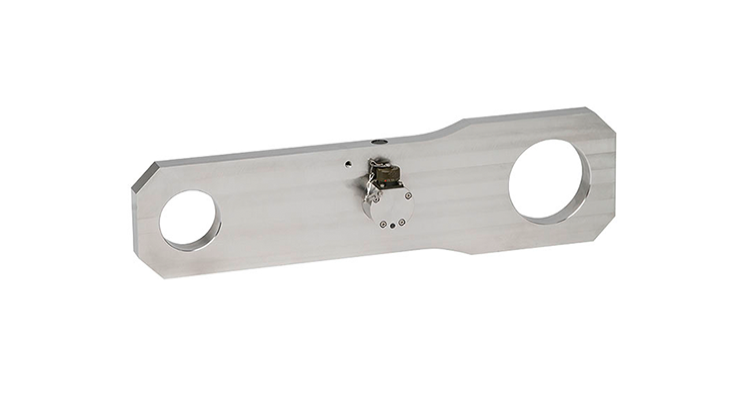

Tension links 텐션링크

WIKA의 텐션 링크 : 최고의 품질로 최고의 안전을 보장합니다

대형 리프팅 장비와 크레인은 일반적으로 매우 높은 하중을 이동시킵니다. (컨테이너) 항구, 해양 또는 건설 현장에서 상품과 화물의 이동에 있어 (고장) 안전은 매우 중요합니다. 사람과 기계는 모두 보호되어야 하며 원활한 작업이 보장되어야 합니다. 무엇보다도 하중을 이동할 때 힘의 흐름에 직접 배치되는 텐션 링크는 기계의 과부하를 방지하기 위해 안전한 작동을 보장합니다. 이러한 힘 변환기는 매우 작은 치수부터 매우 큰 형식까지 제공됩니다. WIKA의 텐션 링크는 검증된 박막 기술을 사용하여 최고 수준의 품질로 최고의 안전성을 보장합니다.

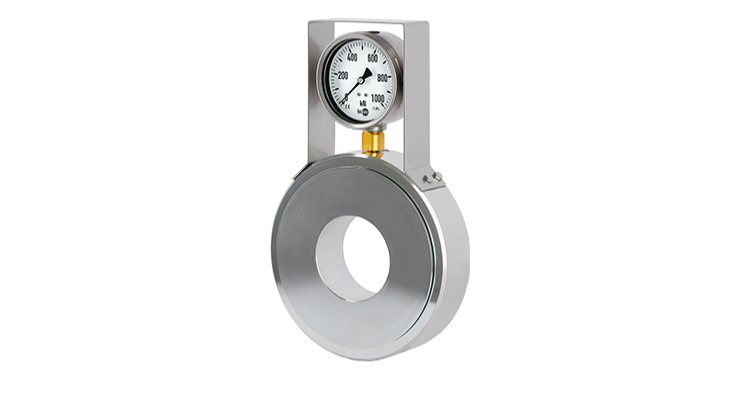

Ring force transducers 링형 힘(force) 트랜스듀서

WIKA의 링형 힘(force) 트랜스듀서: 다양한 설치 상황에서 사용할 수 있는 견고한 트랜스듀서

압축력 트랜스듀서에 관통 구멍이 있는 경우 이를 링 포스 트랜스듀서(도넛 로드셀) 또는 힘 측정 링이라고 합니다. 이러한 힘 변환기는 매우 견고하며 매우 높은(정적) 힘을 감지하는 데 적합합니다. 또한 다양한 설치 상황에도 적합합니다. 링 형상은 다양한 공간 조건에 대한 힘 측정에 사용됩니다. 주요 응용 분야는 스핀들 프레스, 나사 힘 측정 또는 지질 공학에서 찾아볼 수 있습니다. WIKA는 12mm에서 최대 430mm까지의 직경과 다양한 설치 높이의 전기 및 유압식 링 포스 트랜스듀서를 제공합니다. 지금 WIKA의 포트폴리오를 만나보세요.

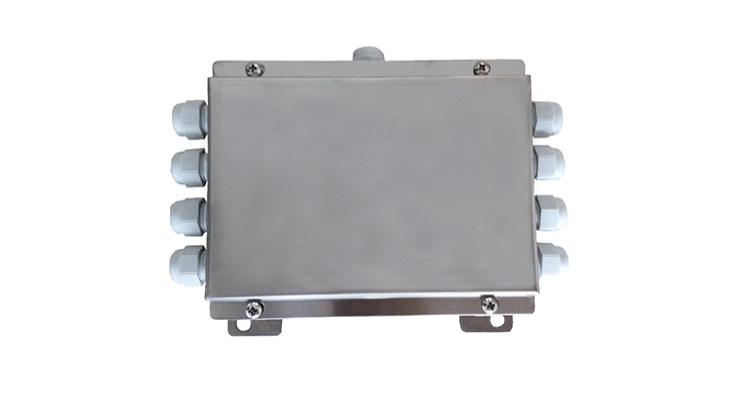

Accessories – Force 액세서리 – 힘 측정

WIKA 힘 측정기에 적합한 액세서리

힘 센서는 안전하고 정확한 측정을 보장하기 위해 많은 전문 지식과 세심함을 요구합니다. WIKA의 힘 센서를 통해 최상의 결과를 얻으려면 적절한 액세서리를 함께 사용하는 것이 권장됩니다. 이를 통해 다양한 작업에 최적의 솔루션을 제공할 수 있습니다. 제공되는 제품 포트폴리오는 다양하고 광범위합니다. 여기에는 계량 모듈, 로드 풋, 스위블 헤드, 압축 부품, 케이블, 로커 핀, 충전기 등 다양한 제품이 포함됩니다. 언제든지 문의하세요: 적합한 제품을 선택할 수 있도록 도와드리겠습니다.

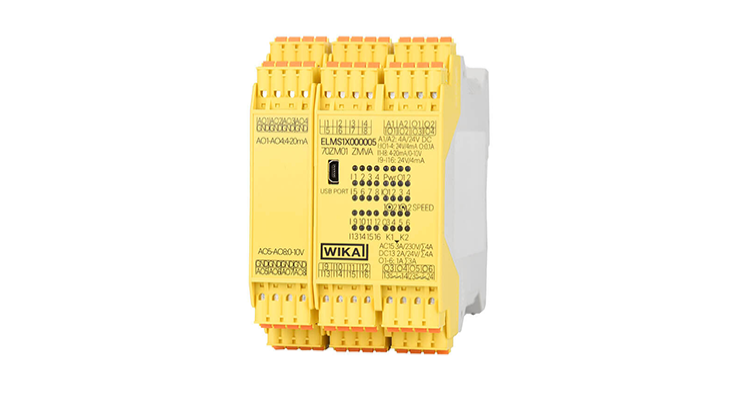

Electronics 전자 기기

WIKA의 전자 기기: 모든 시스템을 단일 소스에서 제공

많은 포스(힘) 측정 애플리케이션은 전자 부품으로 보완될 수 있습니다. 모든 시스템 관련 구성 요소가 단일 소스에서 나오도록 하기 위해 WIKA는 유용한 전자 장치로 제품 범위를 지속적으로 확장하고 있습니다. WIKA는 컨트롤러, 증폭기(amp), 리미트 스위치, 휴대용 측정 기기, 디지털 표시기 및 전자 액세서리를 제공하여 문제 없는 작동을 보장합니다. 측정 구성 요소와 일치하는 전자 장치를 통해 설정된 한계 값이 판독 장치로 유지되고 확인됩니다. 증폭기는 아날로그 및 디지털 출력 신호로 제공되며, LED 디스플레이, LCD는 4자리 또는 6자리로 제공됩니다

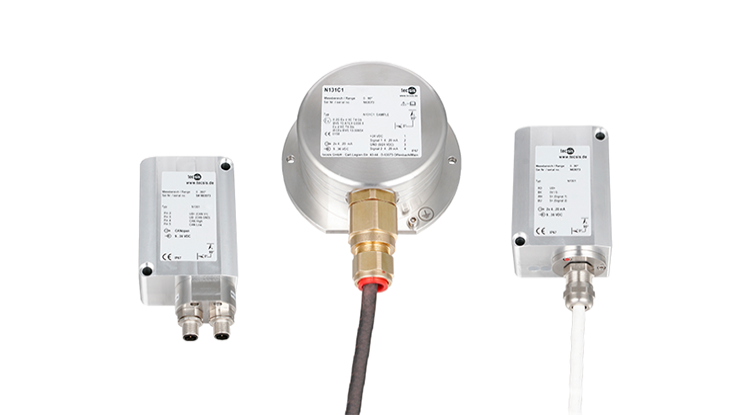

Inclination sensors 경사(기울기) 센서

WIKA의 경사 센서: 고정밀, 다양한 적용, 독립적인 측정

WIKA는 다양한 디자인의 경사 센서를 제공합니다. 경사 센서 내부에는 유전 유체가 포함되어 있으며, 수평기(spirit level)와 유사하게 중력에 의해 수평으로 정렬되면서 중력 가속도에 따른 오차가 발생하지 않습니다. 측정값은 중력 변화의 영향을 받지 않기 때문에, 어느 위치에서나 재현성 높은 결과를 제공합니다. 차동 정전용량(differential capacitance)을 감지하여 경사각을 계산합니다. 이 기술을 통해 최대 360°까지의 경사 측정이 가능합니다. 이를 통해 0.1% 미만의 높은 정확도를 구현할 수 있습니다. 이중화(redundant) 및 다축(multi‑axis) 애플리케이션용 제품과 방폭 하우징 적용 모델도 제공됩니다. WIKA의 경사 센서는 높은 방진·방수 등급을 제공하며, 가혹한 환경에서도 사용할 수 있고 −40 °C에서 +80 °C까지의 온도 범위에서 적용 가능합니다.

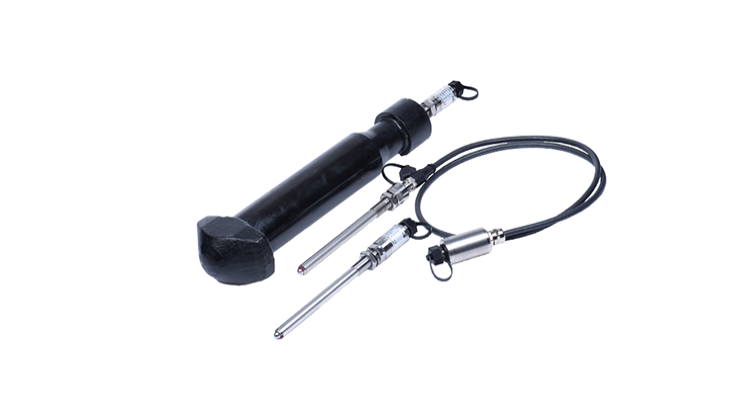

Special force transducers 특수 힘(포스) 트랜스듀서

WIKA의 특수 힘 트랜스듀서: 경험이 만들어내는 성공 요소

표준 설계에 맞지 않는 힘 변환기를 특수 포스 트랜스듀서라고 하며, 일반적으로 스트레인 게이지 또는 스트레인 센서라고도 합니다. 요구 사항의 사양으로 인해 일부 경우에는 설계 엔지니어링 솔루션을 고려해야 합니다. 포스 측정 기술의 오랜 제조업체인 WIKA는 이러한 전문 지식을 활용하여 고객을 위한 최상의 결과와 동시에 가장 경제적인 솔루션을 찾을 수 있습니다. 특수 포스 변환기 또는 스트레인 게이지 중에는 컨테이너의 무게를 측정하거나(트위스트록 센서) 로프의 장력을 확인하기 위한 포 센서(와이어 로프 포스 변환기)가 있습니다. 스트레인 센서가 사용되는 애플리케이션은 매우 다양하 항상 엔지니어링에 대한 풍부한 경험이 필요합니다. WIKA의 적절한 솔루션에 믿음을 두시면 이러한 경험을 믿고 의지하실 수 있습니다.
