WIKA Temperature measurement – 온도 측정
산업 현장에서 정확하고 안정적인 온도 측정은 공정의 안전성, 제품 품질 그리고 설비 효율을 결정하는 가장 중요한 요소 중 하나입니다. 석유화학, 발전소, 반도체, 조선, 제약, 식품, 수처리 및 일반 제조 산업에 이르기까지 모든 공정에서는 정확한 온도 데이터를 기반으로 설비를 제어하고 이상 상태를 사전에 감지해야 합니다.
WIKA는 75년 이상의 산업 계측 기술과 글로벌 경험을 바탕으로 다양한 환경에서 사용할 수 있는 고성능 온도 측정 솔루션을 제공합니다. WIKA의 온도 측정 제품군은 기계식 온도계부터 전기식 온도 센서, 온도 트랜스미터, 온도 스위치, 보호용 써모웰(Thermowell) 및 고객 맞춤형 엔지니어링 솔루션까지 폭넓은 제품 포트폴리오를 구성하고 있으며, 일반 산업 환경뿐만 아니라 고온·고압, 부식성 유체, 방폭 지역 등 까다로운 공정 조건에서도 높은 신뢰성을 제공합니다.
WIKA의 전기식 온도 측정 장비는 대표적으로 RTD(Resistance Temperature Detector) 저항 온도계와 열전대(Thermocouple) 기술을 기반으로 합니다. Pt100 및 Pt1000 센서를 적용한 RTD 온도계는 뛰어난 정밀도와 장기 안정성을 제공하며, 일반적으로 -200°C에서 +600°C 범위의 정밀 온도 측정에 적합합니다. 열전대는 빠른 응답 속도와 높은 내구성을 바탕으로 최대 약 1,600~1,700°C에 이르는 고온 환경에서도 안정적인 측정이 가능하여 발전, 금속, 화학 공정 등에 폭넓게 적용됩니다.
또한 WIKA는 바이메탈 온도계(Bimetal Thermometer), 가스 압력식 온도계(Gas-actuated Thermometer), 디지털 온도 표시기, 온도 트랜스미터 및 온도 스위치 등 다양한 측정 원리를 적용한 제품을 제공하여 고객의 설치 환경과 공정 요구 사항에 최적화된 솔루션을 제공합니다. 이러한 제품들은 배관(Piping), 탱크, 압력용기, 열교환기, 보일러, 반응기 및 다양한 플랜트 설비의 온도 모니터링에 사용됩니다.
특히 산업 플랜트에서는 단순히 온도를 측정하는 것을 넘어 정확한 데이터의 전송, 제어 시스템과의 연동, 예방 유지보수(Predictive Maintenance) 및 공정 안전(Process Safety) 이 중요합니다. WIKA의 온도 트랜스미터와 센서는 DCS, PLC, SCADA 등 산업 자동화 시스템과 연계하여 실시간 온도 감시 및 공정 최적화를 지원합니다.
(주)더블유이엔지는 WIKA의 공식 산업 계측 솔루션을 기반으로 고객의 다양한 공정 조건에 맞는 온도 측정 장비 선정, 기술 지원, 공급 및 유지보수 서비스를 제공합니다. 석유화학 플랜트, 발전 설비, 제조 공정 및 산업 자동화 분야에서 축적된 경험을 바탕으로 정확하고 신뢰성 높은 온도 계측 솔루션을 제공합니다.
견적은 딱 맞으면 좋겠지만, 변수가 생기고, 참 어렵습니다. 다만 프로젝트 마감을 위해서는 고민이 필요합니다.
1번의 견적으로 흩어진 각 브랜드사의 모든 제품을 통합 공급가능합니다. (주)더블유이엔지는 DCS, PLC, SI등 각 브랜드사와 정식계약을 통해 제품 및 솔루션을 공급 및 구축하고 있습니다. 여러 브랜사의 제품 및 솔루션을 묶음으로 통합 One-stop 가능합니다. 귀사의 고민을 획기적으로 줄여 드리고 있습니다.

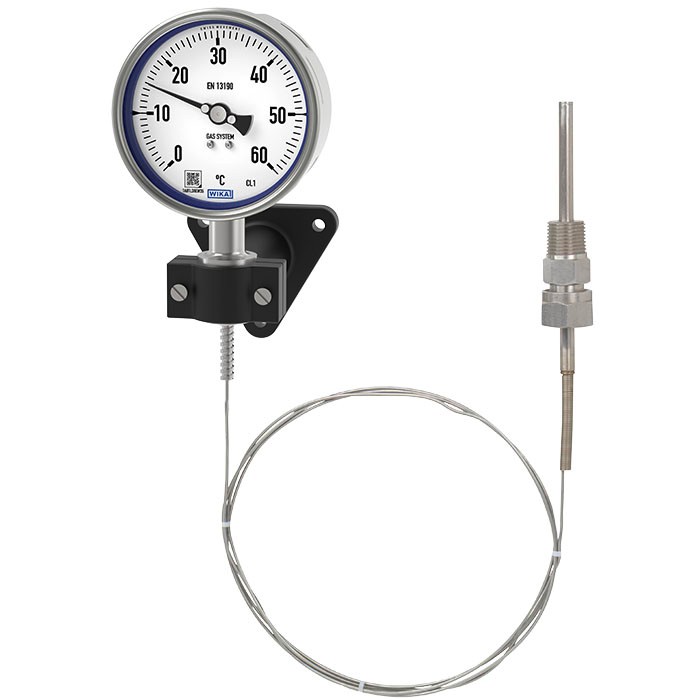

Dial thermometers – 다이얼온도계
눈금 범위가 -200~+700°C인 다이얼 온도계
WIKA 다이얼 온도계는 바이메탈, 팽창식, 가스 작동 원리 등으로 동작합니다. 이를 통해 -200~+700°C의 온도 범위에서 다양한 등급의 정확도, 응답 시간, 환경 영향 등에 대한 복원력을 제공합니다. 다양한 커넥션 디자인, 스템 직경, 개별 스템 길이를 통해 측정 지점에 대한 설계가 유연합니다. 캐필러리가 있는 다이얼 온도 게이지는 특히 다용도로 사용할 수 있습니다. 필요시 모든 온도계는 써모웰(온도 보호관)에 맞춰 작동이 가능합니다.

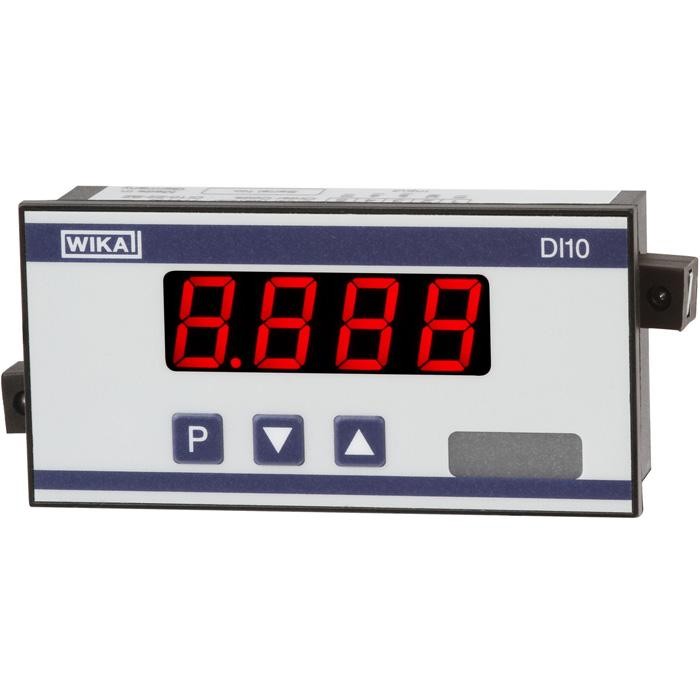

Digital indicators – 디지털 인디케이터
WIKA의 디지털 표시기: 다기능성과 다양한 디자인
WIKA 디지털 표시기는 패널 장착용과 연결 헤드 내장형 등 다양한 디자인으로 제공됩니다. 일부 버전에는 HART® 통신 기능이나 추가 스위칭 출력 기능을 갖추고 있습니다.

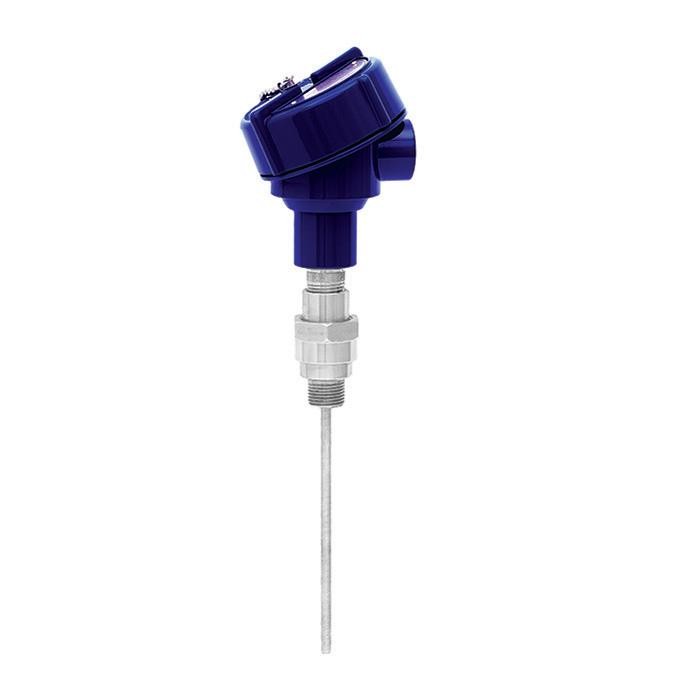

Thermocouples – 써모커플(TC)

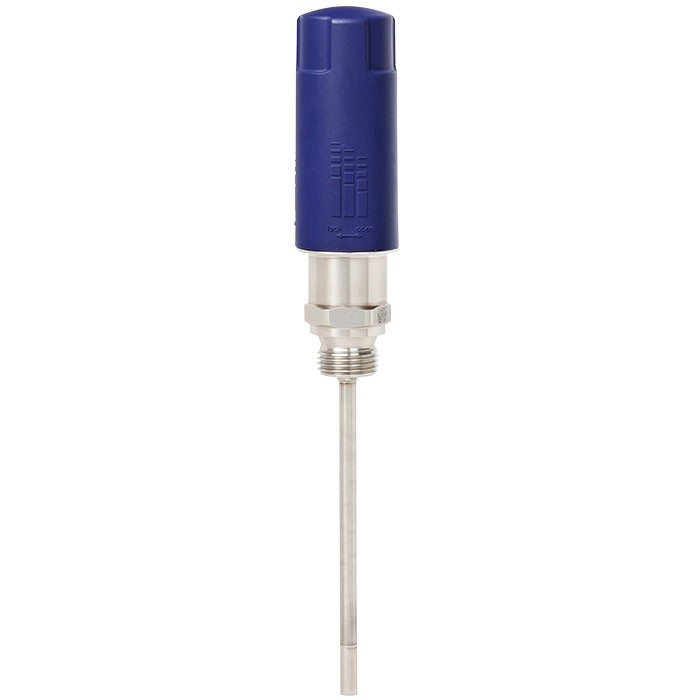

Resistance thermometers – 저항온도계
Pt100/Pt1000 저항 온도계
저항 온도계는 온도에 따라 전기 저항이 변화하는 백금 센서 소자를 사용하여 온도를 측정합니다. 제품군에는 연결 케이블이 있는 버전과 연결 헤드가 있는 버전이 있으며, 연결 헤드 단자안에 온도 트랜스미터를 직접 설치할 수 있습니다. WIKA의 제품 포트폴리오에는 나사식 저항 온도계, 플랜지 저항 온도계, 프로세스 저항 온도계뿐만 아니라라 다양한 용도에 맞는 측정용 인서트도 있습니다.
써모웰을 포함한 써모커플이란 무엇인가요?
써모웰은 온도 프로브를 공격적인 물질 및 기타 유해한 영향으로부터 보호합니다. 이로인해 작업자와 환경이 보호됩니다. 써모웰은 플랜지, 나사산 또는 용접용 등 다양한 방식으로 제공됩니다. 고온 센서의 경우 써모커플의 열전선이 써모웰에 내장되어 있 극한의 온도를 측정할 수 있습니다. 배기가스 온도 측정을 위한 기기는 저압 범위 (약 1 bar까지)의 기체 매체에서 온도 측정에 적합합니다.

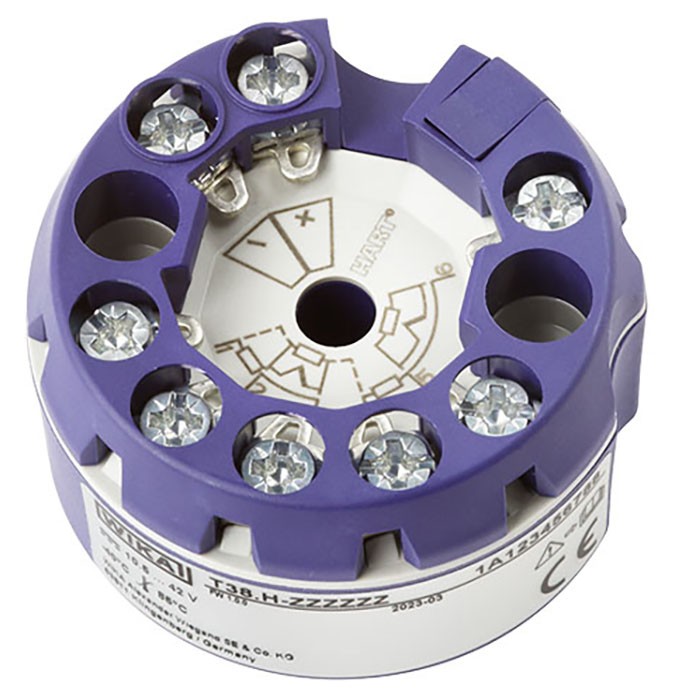

Temperature transmitters – 온도 트랜스미터
WIKA의 고품질 온도 트랜스미터
온도 트랜스미터는 저항 센서와 써모커플은 물론, 경우에 따라서는 포텐셔미터 등 다양한 센서의 입력 신호를 표준화된 출력 신호(예: 0…10 V 또는 4…20 mA)로 변환합니다. 디지털 온도 트랜스미터를 사용하면 센서 유형과 측정 범위를 자유롭게 설정할 수 있을 뿐만 아니라, 오류 신호 표시나 측정 지점 식별과 같은 다양한 추가 옵션도 구성할 수 있습니다.

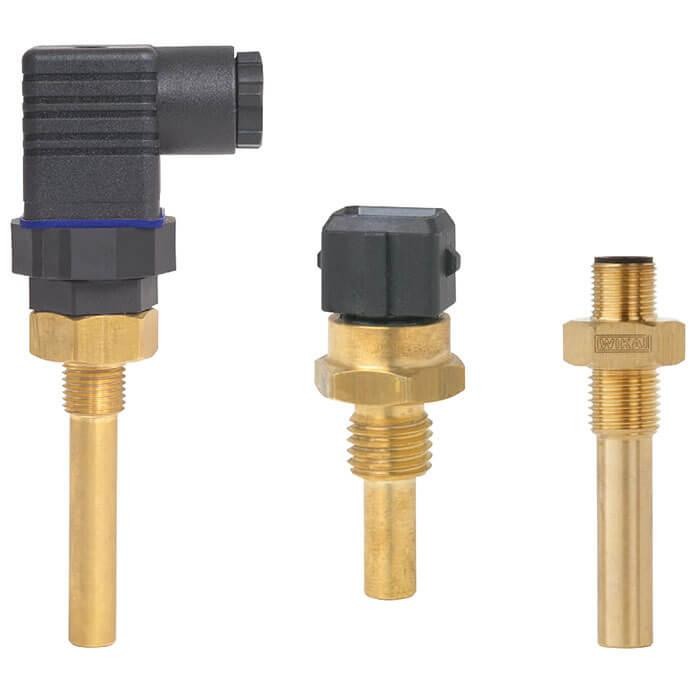

Temperature switches – 온도 스위치
각 어플리케이션에 적합한 온도 스위치
온도 스위치는 다양한 산업 및 기술 프로세스에서 사용됩니다. 미리 설정된 온도에 도달하면 온도 스위치가 해당 스위치 접점을 열거나 닫습니다. 요구 사항에 따라 기계식 또는 전자식 스위치를 사용할 수 있습니다. 전자식 온도 스위치와 바이메탈 온도 스위치 외에도 WIKA의 다양한 제품군에는 풍속계와 서리 방지 온도 조절기 등이 있습니다.

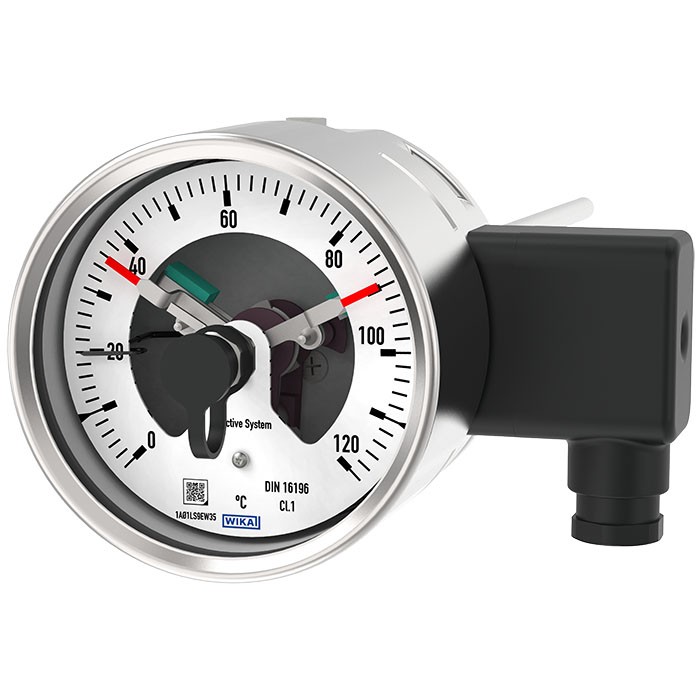

Thermometers with switch contacts – 스위치 접점이 있는 온도계
한계값 표시 및 모니터링
공정 온도를 로컬로 표시하고 동시에 한계값을 모니터링해야 하는 모든 곳에서 스위치 접점이 있는 온도계를 사용할 수 있습니다. 스위치 접점은 표시 측정기의 포인터 위치에 따라 회로를 만들거나 끊습니다. 수치가 설정된 값보다 크게 높거나 낮으면 알람이 트리거되므로 ‘접점 알람 (alarm contact)’이라고도 합니다. 이 계측기는 프로세스를 시작, 중지 또는 전환하는 데에도 적합합니다.

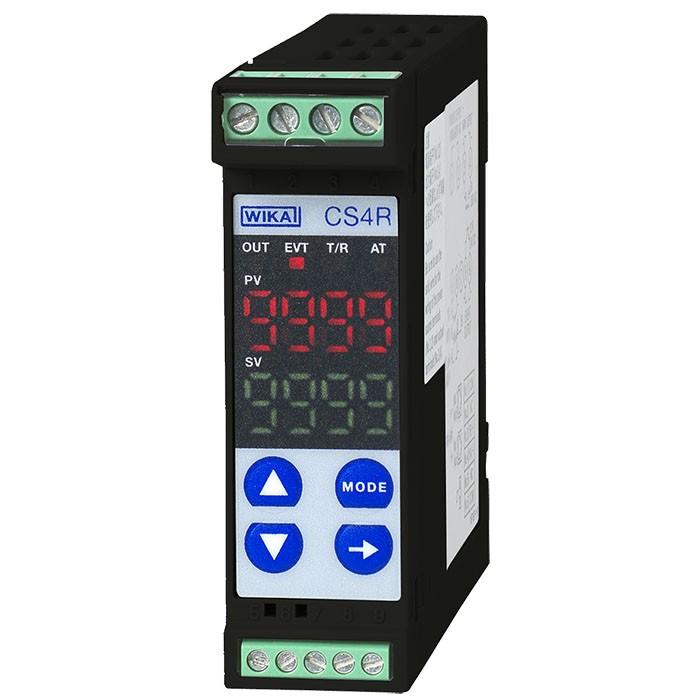

Temperature controllers – 온도 컨트롤러
최신 기술이 적용된 온도 컨트롤러
WIKA의 소형 온도 컨트롤러는 온도 표시, 제어 및 모니터링할 수 있습니다. 센서 입력에 대한 구성은 다기능 입력을 통해 이루어집니다. RTD 센서, 써모커플, 4~20mA 출력과 같은 표준 산업용 신호는 온도 컨트롤러의 입력 변수 역할을 합니다. 컨트롤러는 제어판에 설치가 가능하도록 설계되었습니다. 제어부 출력은 릴레이(저속제어), 전자 반도체의 로직 제어 (고속 제어 및 높은 전류 루프) 또는 4…20mA 의 연속 신호로 설정할 수 있습니다.

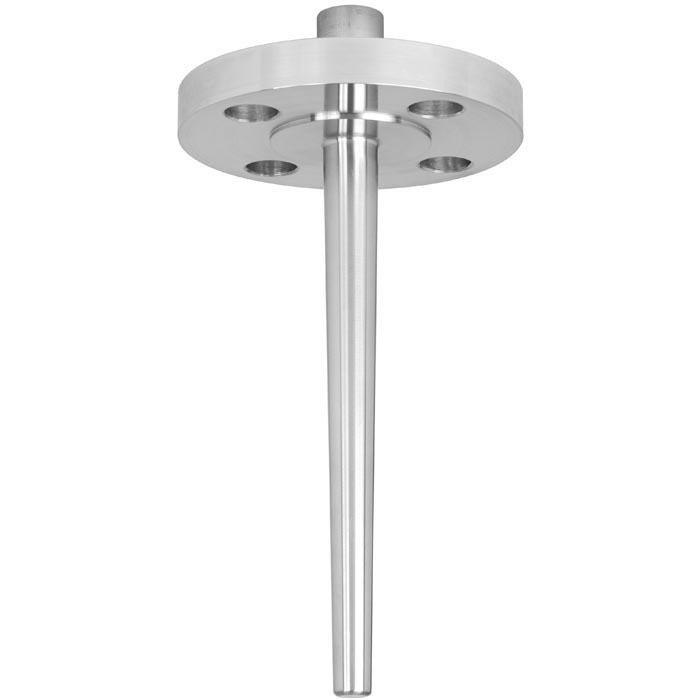

Thermowells / Protection tubes – 써모웰 / 보호 튜브
WIKA의 고품질 튜브 스킨 써모커플
튜브 스킨 측정의 목적은 튜브의 수명을 판단하고, 온도 변화 추이를 모니터링하며, 플랜트 운전 중 안전성을 확보하는 데 있습니다. 정확한 튜브 스킨 센서를 적용하면 가열로 운전에서 튜브 수명을 연장하고 생산 공정을 최적화할 수 있습니다. WIKA의 튜브스킨 제품 포트폴리오에는 REFRACTO-PAD®, V-PAD®, XTRACTO-PAD® 및 WELD-PAD 써모커플이 포함되어 있으며, 각 솔루션은 적용 환경에 맞게 정밀하게 설계되었습니다. 또한 WIKA는 성공적인 튜브 스킨 솔루션을 위해 제품 공급과 함께 설치 서비스도 중요한 구성 요소로 제공합니다.

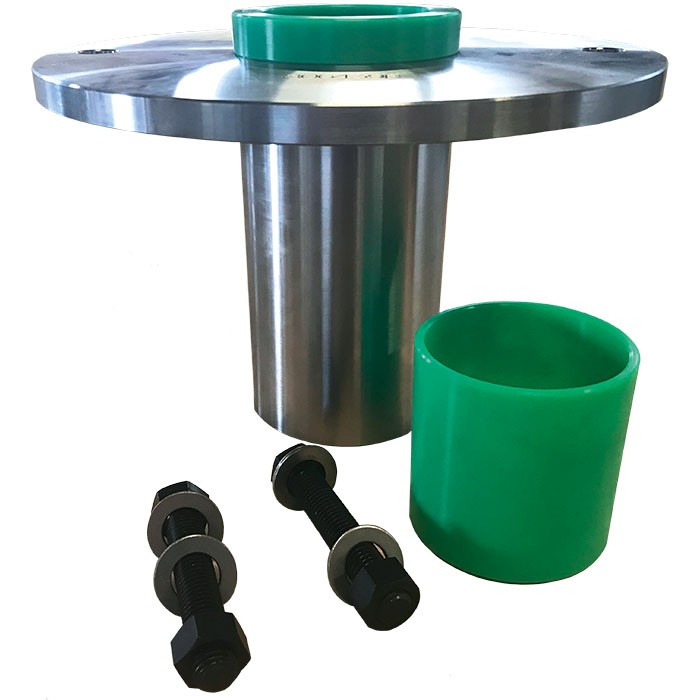

Tubeskin thermocouple assemblies – 온도 계측용 액세서리
WIKA의 고품질 튜브스킨 열전대
튜브 표면 측정의 목적은 튜브 수명 예측, 추세 모니터링, 그리고 설비 내 안전장치 제공입니다. 정확한 튜브 표면 센서를 활용함으로써 고객은 설비 내 히터 가동 효율을 높이고 생산성을 최적화할 수 있습니다. WIKA의 튜브 표면 측정 제품 포트폴리오는 REFRACTO-PAD®, V-PAD®, XTRACTO-PAD® 및 WELD-PAD 열전대를 포함하며 , 각 솔루션 은 고객 의 적용 분야에 맞게 설계되었습니다. WIKA는 이러한 튜브 표면 측정 제품과 함께 성공적인 솔루션 구축을 위한 핵심 요소인 설치 서비스도 제공합니다.
