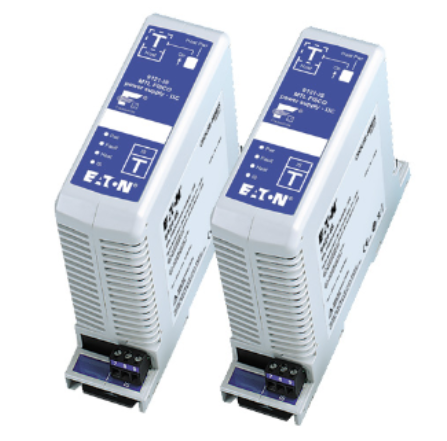

MTL simplex FISCO power supplies
In a Crouse-Hinds series MTL FISCO fieldbus network, the entire field circuit – including the trunk and all spurs – is intrinsically safe. The fieldbus power supply includes an intrinsic safety barrier and provides conditioned power to the fieldbus segment in the hazardous area. The fieldbus instruments, together with the power supply and any associated wiring components, must be certified as intrinsic safety apparatus and must comply with FISCO requirements.
FISCO enjoys the benefits of any intrinsically safe instrumentation circuit, including the ability to live-work in the hazardous area without “gas clearance” — for example to add or remove a fieldbus instrument while the bus is energised in the presence of a flammable atmosphere.
For easy integration with DCS Fieldbus Interface Modules (FIMs), termination boards are available that use the DCS client system interconnect cables, supporting up to four power supplies with built-in segment terminators.
Users wanting to connect to entity-only certified devices should refer to the spur connector range.
Certifications and compliances
Certification is compatible with: Fieldbus FOUNDATION FF816-FISCO; FISCO requirements in IEC60079-11:2011 and IEC/EN 60079-25:2010; ATEX Directive 2014/34/EU
9121-IS (IIB): Ex II(2) GD [Ex ib Gb] IIC; Ex II 3 GD Ex nA IIC T4 Gc; IECEx BAS 04.0031X
9122-IS (IIC): Ex II(2) GD [Ex ib Gb] IIB; Ex II 3 GD Ex nA IIB T4 Gc; IECEx BAS 04.0031X
Environmental Ratings: Operating temperature: -40°C to +70°C; IP20 to IEC/EN 60529
Design features
- Intrinsically safe fieldbus trunk and spurs allow full live working in the hazardous area
- 120mA or 256mA output current: Supports 8 x 15mA or 16 x 15mA IS fieldbus devices per power supply
- Fieldbus repeater; multidrop isolators on single fieldbus link
- 250V ac input/output/power supply isolation
- Switch selectable terminator on host side; fixed terminator on IS side
- Switch selectable power for host side; mountable in Zone 2
Ordering Information
| Part Number | Description | Hazardous Area Certifications |
|---|---|---|
| 9121-IS-PC | FISCO power supply IIC – spring clamp terminal | ATEX & IECEx Approved |
| 9122-IS-PC | FISCO power supply IIB – spring clamp terminal | ATEX & IECEx Approved |
| 9121-IS-PS | FISCO power supply IIC – screw terminal | ATEX & IECEx Approved |
| 9122-IS-PS | FISCO power supply IIB – screw terminal | ATEX & IECEx Approved |
관련 제품 상세히 보기 – 클릭
MTL 심플렉스 FISCO 전원공급장치
Crouse-Hinds 시리즈 MTL FISCO 필드버스 네트워크에서는 트렁크와 모든 스퍼를 포함한 전체 현장 회로가 본질안전으로 구성됩니다. 필드버스 전원공급장치에는 본질안전 배리어가 내장되어 위험지역의 필드버스 세그먼트에 조정된 전원을 공급합니다. 필드버스 계측기는 전원공급장치 및 관련 배선 구성품과 함께 본질안전 장비로 인증되어야 하며 FISCO 요구사항을 준수해야 합니다.
FISCO는 본질안전 계측 회로의 모든 이점을 제공하며, 인화성 대기 환경에서 “가스 제거” 없이도 위험지역에서 활선 작업이 가능합니다 — 예를 들어 버스가 통전된 상태에서 필드버스 계측기를 추가·제거할 수 있습니다.
DCS 필드버스 인터페이스 모듈(FIM)과의 손쉬운 통합을 위해, DCS 클라이언트 시스템 인터커넥트 케이블을 사용하는 터미네이션 보드를 제공하며 최대 4개의 전원공급장치와 내장 세그먼트 터미네이터를 지원합니다.
Entity 전용 인증 장치에 연결하려는 경우에는 스퍼 커넥터 제품군을 참조하시기 바랍니다.
인증 및 준수 사항
호환 인증: Fieldbus FOUNDATION FF816-FISCO; IEC60079-11:2011 및 IEC/EN 60079-25:2010 FISCO 요구사항; ATEX 지침 2014/34/EU
9121-IS(IIB): Ex II(2) GD [Ex ib Gb] IIC; Ex II 3 GD Ex nA IIC T4 Gc; IECEx BAS 04.0031X
9122-IS(IIC): Ex II(2) GD [Ex ib Gb] IIB; Ex II 3 GD Ex nA IIB T4 Gc; IECEx BAS 04.0031X
환경 등급: 동작온도 -40℃~+70℃; IP20(IEC/EN 60529)
설계 특징
- 본질안전 필드버스 트렁크·스퍼로 위험지역 완전 활선 작업 가능
- 120mA 또는 256mA 출력 전류: 전원공급장치당 15mA급 본질안전 필드버스 장치 8개 또는 16개 지원
- 필드버스 리피터, 단일 필드버스 링크상의 멀티드롭 절연기
- 250V AC 입력/출력/전원 절연
- 호스트측 스위치 선택형 터미네이터, IS측 고정형 터미네이터
- 호스트측 스위치 선택형 전원, Zone 2 장착 가능
주문 정보
| 부품 번호 | 설명 | 위험지역 인증 |
|---|---|---|
| 9121-IS-PC | FISCO 전원공급장치 IIC, 스프링클램프 | ATEX & IECEx 인증 |
| 9122-IS-PC | FISCO 전원공급장치 IIB, 스프링클램프 | ATEX & IECEx 인증 |
| 9121-IS-PS | FISCO 전원공급장치 IIC, 나사단자 | ATEX & IECEx 인증 |
| 9122-IS-PS | FISCO 전원공급장치 IIB, 나사단자 | ATEX & IECEx 인증 |
