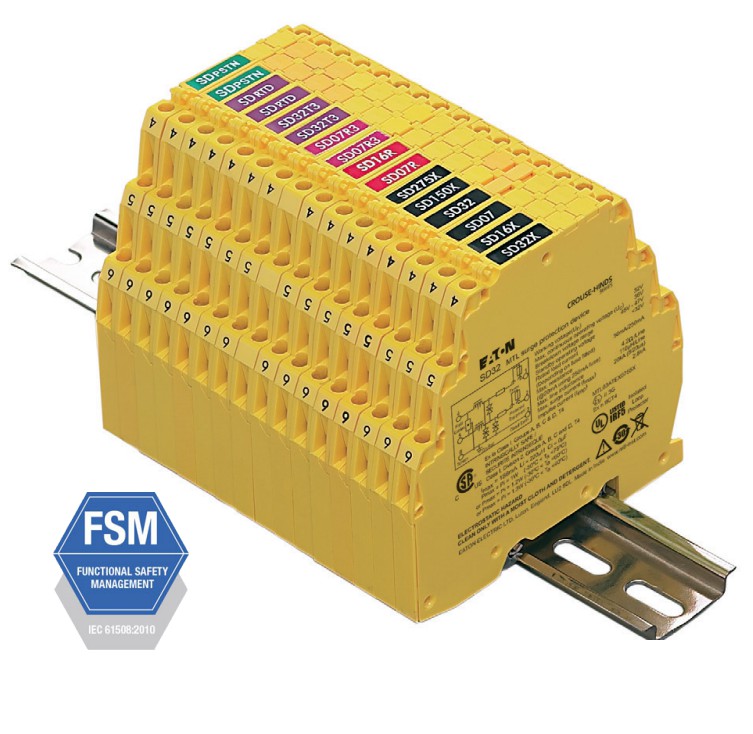

MTL SD Surge Protector for Data & Signal Applications
The Crouse-Hinds series MTL SD range is a series of surge protection devices combining unparalleled packing densities, application versatility, proven reliable hybrid circuitry, simple installation and optional ‘loop disconnect’ facilities – features which make the range the ultimate surge protection solution for process equipment, I/O systems and communications networks.
The exceptionally high packing densities are the consequence of an ultra-slim footprint for individual modules which can thus “double-up” as feedback terminals. Each module provides full hybrid surge protection for 2- and 3-wire loop protection.
SDX models
Available in 7V, 16V, 32V and 55V versions (SD07X, SD16X, SD32X and SD55X, respectively) are suitable for a wide range of applications including THCs, 4-20mA loops, shut-down systems and fire and gas detectors.
SD models
In addition to the many beneficial features offered by SDX devices, the SD variants fuse/disconnect package provides both fused protection against fault currents and a convenient method of isolating field circuitry from protected circuitry without needing additional disconnect terminals. Also provided is a third connection on the field and safe side of the protector in order to terminate screens safely to earth.
SDR models
Specially designed to meet the requirements for high speed data links with an extremely high bandwidth. SDR units are available in a range of voltage variants enabling a wide range of communication systems to be protected (e.g. RS232, RS422, RS485, bus powered systems, etc.). These devices are classed as simple apparatus and can therefore be used in hazardous areas without affecting the certification of the circuit.
SD32T3, SDRTD, SDR3 models
This range of SD surge protectors offers excellent levels of protection over all three wires in conjunction with minimal footprint requirements. This is the most compact 3-wire surge protector on the market.
Certifications and compliances
IEC
- ATEX: Ex ia IIC T4 Ga Ta = -30°C
- EU: Ex nA IIC T4
- IECEx: Ex ia IIC T4 Ga
NEC/CEC
- UL497B Listed; UL913, 5th Edition
- CSA/cUS: EEx ia Class I, Groups A, B, C, D, T4
- CSA C22.2 No. 0-M1991; CSA C22.2 No. 157-M1992; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987
Note: Certifications vary by catalog number. Refer to MTL SD range catalog page for detailed listing of certifications and approvals by SKU.
Design features
- Range of ATEX certified intrinsically safe surge protectors
- Ultra-slim space-saving design; easy installation
- Multi-stage hybrid protection circuitry – 20kA maximum surge current
- Range of voltage ratings – to suit all process I/O applications
- High bandwidth, low resistance, RTD, PSTN and 3-wire transmitter versions available
- 10 year product warranty
관련 제품 상세히 보기 – 클릭
데이터 및 신호 애플리케이션용 MTL SD 서지 보호기
Crouse-Hinds MTL SD 시리즈는 탁월한 패키징 밀도, 다양한 적용 분야, 검증된 신뢰성을 갖춘 하이브리드 회로, 간편한 설치 및 선택 사양인 ‘루프 분리’ 기능을 결합한 서지 보호 장치 시리즈입니다. 이러한 특징 덕분에 MTL SD 시리즈는 공정 장비, I/O 시스템 및 통신 네트워크를 위한 최고의 서지 보호 솔루션을 제공합니다.
매우 높은 패킹 밀도는 개별 모듈의 초슬림형 크기 덕분에 가능하며, 따라서 각 모듈은 피드백 단자로도 “이중 역할”을 할 수 있습니다. 각 모듈은 2선식 및 3선식 루프 보호를 위한 완벽한 하이브리드 서지 보호 기능을 제공합니다.
SDX 모델
7V, 16V, 32V 및 55V 버전(각각 SD07X, SD16X, SD32X 및 SD55X)으로 제공되는 이 제품은 THC, 4-20mA 루프, 차단 시스템 및 화재/가스 감지기를 포함한 광범위한 응용 분야에 적합합니다.
SD 모델
SDX 장치가 제공하는 다양한 유익한 기능 외에도, SD 변형 퓨즈/차단기 패키지는 고장 전류에 대한 퓨즈 보호 기능과 추가 차단 단자 없이도 현장 회로와 보호 회로를 편리하게 분리할 수 있는 방법을 제공합니다. 또한, 차폐선을 안전하게 접지에 연결할 수 있도록 보호 장치의 현장 및 안전 측에 세 번째 연결 단자가 제공됩니다.
SDR 모델
SDR 장치는 초고대역폭의 고속 데이터 링크 요구 사항을 충족하도록 특별히 설계되었습니다. 다양한 전압 옵션으로 제공되어 RS232, RS422, RS485, 버스 전원 시스템 등 다양한 통신 시스템을 보호할 수 있습니다. 이 장치는 단순 장비로 분류되므로 회로 인증에 영향을 주지 않고 위험 지역에서도 사용할 수 있습니다.
SD32T3, SDRTD, SDR3 모델
인증 및 규정 준수
국제전기통신연합(IEC)
- ATEX: Ex ia IIC T4 Ga Ta = -30°C
- EU: Ex nA IIC T4
- IECEx: Ex ia IIC T4 Ga
NEC/CEC
- UL497B 인증, UL913 5판 인증
- CSA/cUS: EEx ia 클래스 I, 그룹 A, B, C, D, T4
- CSA C22.2 No. 0-M1991; CSA C22.2 No. 157-M1992; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987
참고: 인증은 카탈로그 번호에 따라 다릅니다. SKU별 인증 및 승인에 대한 자세한 목록은 MTL SD 제품군 카탈로그 페이지를 참조하십시오.
디자인 특징
10년 제품 보증이 SD 서지 보호기 제품군은 최소한의 공간만 차지하면서도 3선 모두에서 탁월한 보호 기능을 제공합니다. 시중에서 가장 컴팩트한 3선식 서지 보호기입니다.
- ATEX 인증을 받은 본질 안전형 서지 보호기 제품군
- 초슬림형 공간 절약 디자인; 간편한 설치
- 다단계 하이브리드 보호 회로 – 최대 서지 전류 20kA
- 다양한 전압 정격 범위 – 모든 공정 I/O 애플리케이션에 적합
- 고대역폭, 저저항, RTD, PSTN 및 3선식 송신기 버전 사용 가능
