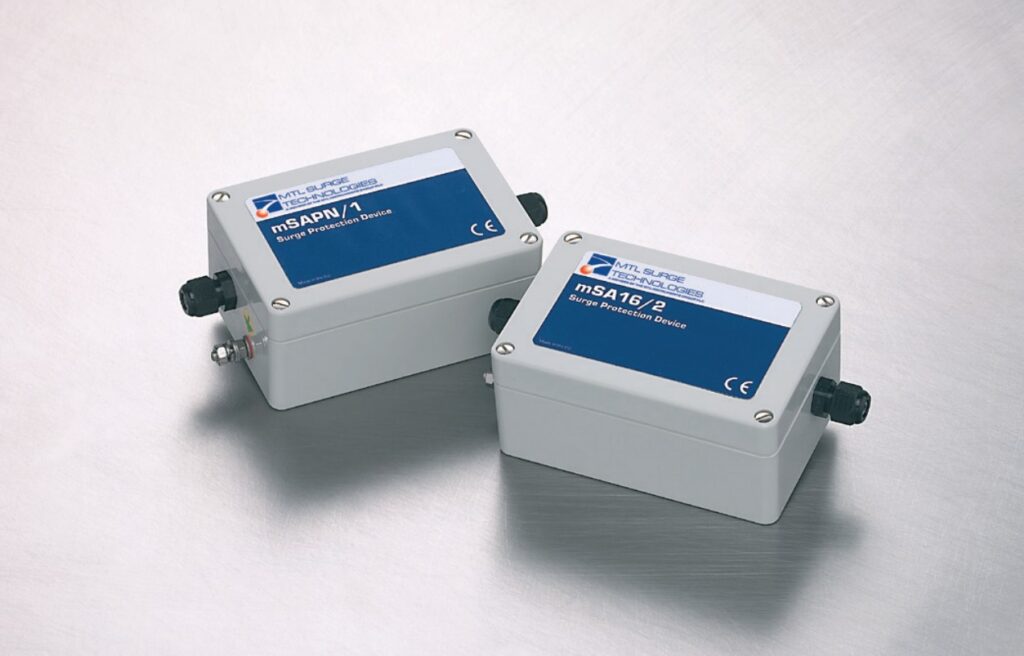

MTL mSA Remote Surge Protection for Signal, Data Cabling and Telecom
The Crouse-Hinds series mSA range of surge protection devices is designed to safeguard remote electronic equipment from surges on signal and data cabling. Models are available in a range of working voltages to cover all process-related signals such as RTDs, THCs, 4/20mA loops, telemetry outstations, shut-down systems and fire and gas detection. The maximum surge handling capability of the mSA range is 10kA.
The mSA range is also suitable for telecom applications — private wire installations can be protected using the standard mSA range. Public Switched Telephone Networks (PSTNs) are served by the specifically designed mSAPN range which utilizes the same rugged enclosure as the mSA range. mSAPN devices are available with either single or dual line-pair protection networks, like the mSA units, and are supplied with IDC-type terminals. An IDC insertion tool is supplied for ease of convenience.
The weatherproof enclosure of the mSA range is rated at IP65, making it particularly suitable for locations which are regularly exposed to lightning activity and suffer frequent damage. These self-resetting devices continue to protect even after a surge has passed, making them maintenance-free, again ideal for remote locations. Units are fitted with cable glands and an external earth stud, simplifying installation.
Certifications and compliances
EMC compliance:
- EN61326-1:2013
R&TTE compliance:
- BS EN 41003: 1999
LVD compliance (mSAPN):
- BS EN 41003: 1999
- EN61010-1:2010
Environmental protection:
- IP65 (NEMA 12 and 13)
Design features
- Easy installation — ready boxed in IP65 weatherproof housing with cable glands
- Multi-stage hybrid protection circuitry — high surge absorption capability
- Single and dual pair versions available
- Fully auto resetting, maintenance-free
- Range of voltage ratings covering all process-related signals
- mSAPN models specially designed for PSTN or private wire applications
- 10 year product warranty
Standard materials
- Enclosure – plastic ABS
관련 제품 상세히 보기 – 클릭
MTL mSA 신호, 데이터 케이블 및 통신용 원격 서지 보호 장치
Crouse-Hinds mSA 시리즈 서지 보호 장치는 신호 및 데이터 케이블의 서지로부터 원격 전자 장비를 보호하도록 설계되었습니다. RTD, THC, 4/20mA 루프, 원격 측정 스테이션, 차단 시스템, 화재 및 가스 감지 등 모든 공정 관련 신호를 지원하기 위해 다양한 작동 전압으로 제공됩니다. mSA 시리즈의 최대 서지 처리 용량은 10kA입니다.
mSA 시리즈는 통신 분야에도 적합하며, 표준 mSA 시리즈를 사용하여 전용 회선 설비를 보호할 수 있습니다. 공중 교환 전화망(PSTN)은 mSA 시리즈와 동일한 견고한 외함을 사용하는 특수 설계된 mSAPN 시리즈로 보호됩니다. mSAPN 장치는 mSA 장치와 마찬가지로 단일 또는 이중 회선 쌍 보호 네트워크를 제공하며, IDC 타입 단자가 함께 제공됩니다. 설치 편의를 위해 IDC 삽입 도구도 제공됩니다 .
mSA 시리즈의 방수 하우징은 IP65 등급을 획득하여 낙뢰 발생 빈도가 높고 손상이 잦은 장소에 특히 적합합니다. 자가 복구 기능이 있는 이 장치는 서지 발생 후에도 계속해서 보호 기능을 제공하므로 유지 보수가 필요 없어 외딴 지역에 설치하기에 이상적입니다. 또한 케이블 글랜드와 외부 접지 스터드가 장착되어 설치가 간편합니다.
인증 및 규정 준수
EMC 규정 준수:
- EN61326-1:2013
R&TTE 규정 준수:
- BS EN 41003: 1999
LVD 준수(mSAPN):
- BS EN 41003: 1999
- EN61010-1:2010
환경 보호:
- IP65 (NEMA 12 및 13)
디자인 특징
- 간편한 설치 – IP65 방수 하우징에 케이블 글랜드가 포함된 완제품 형태로 제공됩니다.
- 다단계 하이브리드 보호 회로 – 높은 서지 흡수 능력
- 싱글 페어 및 듀얼 페어 버전 사용 가능
- 완전 자동 리셋, 유지보수 불필요
- 모든 공정 관련 신호를 포괄하는 전압 정격 범위
- mSAPN 모델은 PSTN 또는 전용선 애플리케이션에 맞게 특별히 설계되었습니다.
- 10년 제품 보증
표준 재료
- 케이스 – ABS 플라스틱
