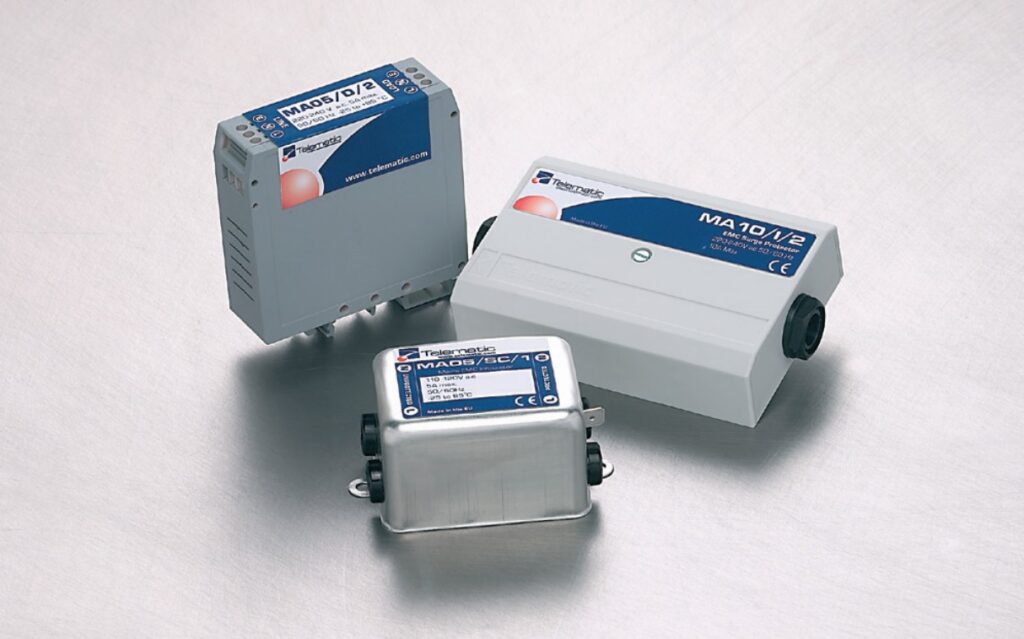

MTL MA05/10/30 Equipment Surge Protectors
The Crouse-Hinds series MTL MA05 and MA10 EMC/surge protection devices can be incorporated into, or mounted close to, individual items of electrical equipment, providing immediate local protection against surges and electrical noise. Available with either a 5 or 10 amp operating current, 110 or 240V working voltage and in a range of mounting options, the MA05/10 is a truly versatile range of protection devices. In addition, these unique units combine RFI filtering and ring suppression, therefore aiding compliance with EMC directives.
Our MA30 range of surge protection devices protects electronic equipment power supplies and computer networks against the effects of ‘noise pollution’ induced in mains power supplies. MA30 units ‘clean up’ the effects of industrial noise and surges caused by lightning, switching devices, thyristor controls, transmission system overloads and power factor correction circuits.
Industrial control systems and DC power supplies utilizing programmable logic controllers (PLC) and industrial computers are particularly vulnerable due to the aggressive electrical environments for which they are intended, such as process plants, factories and water treatment sites. Although industrial computers and PLCs are designed to be rugged, the extra protection provided by the DIN rail mounting MA30 units is critical. Ideally suited for protecting panel mounted equipment and typically used in the controls section of a motor control centre (MCC), the MA30 range provides surge and RFI protected power. Suitable for AC or DC application, MA30 units reduce both electro-magnetic emissions and the susceptibility of the associated equipment to emissions from other sources.
Certifications and compliances
- MA05, MA10 and MA30 devices are manufactured in accordance with ISO9001 and exceed the requirements of IEC61000-4-5
- These devices suppress conducted RFI and voltage surges, enabling associated equipment to comply with this aspect of European ‘CE’ mark standards
Design features
MA05 and MA10 devices:
- Unique units combine filtering, surge and ring suppression for protection against the effects of electrical disturbances on AC power cabling
- Three different packages available: Wall/floor mounted (I), DIN rail mounted (D), standard filter case (SC)
- Added thermal fuse protection
- Unique design for EMC compliance — exceeding IEC61000-4-5, level 4
- 10 year product warranty
MA30 devices:
- 18kA surge protection and RFI filtering
- Protects panel loads up to 30 amps in series, unlimited amps in parallel
- Suitable for AC or DC applications
- Thermal and short circuit protection
- LED status indication feature and remote alarm and power fail capability with Form C contacts
- 10 year product warranty
Standard materials
MA05 and MA10 casings:
- Standard filter case models – cold-rolled steel casing, tin-plated
- DIN rail mounted models – polyamide-PA, with G- or T-section DIN rail mounting foot, UL94-V0
- Wall/floor mounted models – plastic ABS, VO IP50 rated
MA30 casings:
- ABS with DIN rail mounting foot
관련 제품 상세히 보기 – 클릭
MTL MA05/10/30 장비용 서지 보호기
Crouse-Hinds의 MTL MA05 및 MA10 EMC/서지 보호 장치는 개별 전기 장비에 내장하거나 장비 근처에 장착하여 서지 및 전기 노이즈로부터 즉각적인 국소 보호 기능을 제공합니다. 5A 또는 10A의 작동 전류, 110V 또는 240V의 작동 전압, 그리고 다양한 장착 옵션을 제공하는 MA05/10은 다용도로 활용 가능한 보호 장치입니다. 또한, 이 독특한 장치는 RFI 필터링과 링 서지 억제 기능을 결합하여 EMC 규정 준수를 지원합니다.
당사의 MA30 서지 보호 장치 제품군은 주 전원 공급 장치에서 발생하는 ‘노이즈 오염’의 영향으로부터 전자 장비 전원 공급 장치 및 컴퓨터 네트워크를 보호합니다. MA30 장치는 낙뢰, 스위칭 장치, 사이리스터 제어, 송전 시스템 과부하 및 역률 보정 회로로 인해 발생하는 산업 노이즈 및 서지의 영향을 ‘제거’합니다.
프로그래머블 로직 컨트롤러(PLC)와 산업용 컴퓨터를 사용하는 산업 제어 시스템 및 DC 전원 공급 장치는 공정 설비, 공장, 수처리 시설과 같은 열악한 전기적 환경에서 사용되기 때문에 특히 취약합니다. 산업용 컴퓨터와 PLC는 견고하게 설계되었지만, DIN 레일 장착형 MA30 장치가 제공하는 추가적인 보호 기능은 매우 중요합니다. 패널 장착형 장비 보호에 이상적이며 일반적으로 모터 제어 센터(MCC)의 제어부에 사용되는 MA30 시리즈는 서지 및 무선 주파수 간섭(RFI)으로부터 보호되는 전원을 제공합니다. AC 또는 DC 애플리케이션에 적합한 MA30 장치는 전자기 방출을 줄이고 관련 장비가 다른 소스에서 발생하는 전자기파에 취약해지는 것을 방지합니다.
인증 및 규정 준수
- MA05, MA10 및 MA30 장치는 ISO9001에 따라 제조되었으며 IEC61000-4-5의 요구 사항을 충족합니다.
- 이 장치들은 전도성 무선 주파수 간섭(RFI)과 전압 서지를 억제하여 관련 장비가 유럽 ‘CE’ 마크 표준의 해당 요건을 충족할 수 있도록 합니다.
디자인 특징
MA05 및 MA10 장치:
- 이 독창적인 장치는 필터링, 서지 및 링 억제 기능을 결합하여 AC 전원 케이블에 대한 전기적 교란의 영향을 방지합니다.
- 세 가지 패키지가 제공됩니다: 벽/바닥 장착형(I), DIN 레일 장착형(D), 표준 필터 케이스형(SC)
- 열 퓨즈 보호 기능 추가
- EMC 규격 준수를 위한 독창적인 설계 – IEC61000-4-5 레벨 4 기준 초과 달성
- 10년 제품 보증
MA30 장치:
- 18kA 서지 보호 및 RFI 필터링
- 직렬 연결 시 최대 30암페어, 병렬 연결 시에는 무제한 암페어의 패널 부하를 보호합니다.
- AC 또는 DC 애플리케이션에 적합합니다.
- 과열 및 단락 보호
- LED 상태 표시 기능과 Form C 접점을 사용한 원격 경보 및 전원 차단 기능
- 10년 제품 보증
표준 재료
MA05 및 MA10 케이스:
- 표준 필터 케이스 모델 – 냉간압연강 케이스, 주석 도금
- DIN 레일 장착형 모델 – 폴리아미드(PA) 재질, G형 또는 T형 단면 DIN 레일 장착 받침대, UL94-V0 인증
- 벽/바닥 장착형 모델 – ABS 플라스틱 재질, VO IP50 등급
MA30 케이스:
- ABS 재질에 DIN 레일 장착용 받침대 포함
