MTL fieldbus test equipment
Eaton’s Crouse-Hinds series MTL Fieldbus Test Instruments assist with the maintenance and fault-finding of fieldbus installations. Compact in size and powered either by batteries or from the fieldbus itself, this set of testers will complement every maintenance engineer’s toolbox.

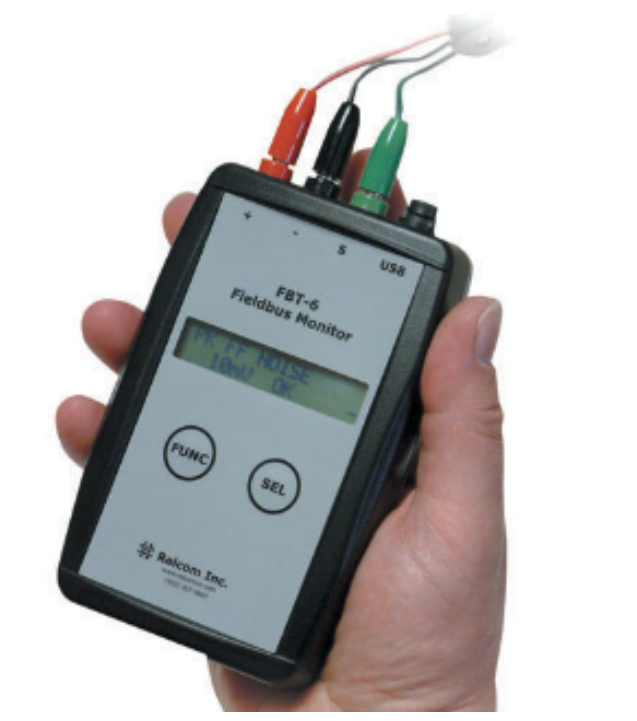

The MTL FBT-6 Fieldbus Monitor is used to examine the operation of a live Foundation™ fieldbus network without interfering with its operation. The FBT-6-PA Profibus PA Diagnostic Monitor can be used to examine the operation of a live Profibus-PA segment without interfering with its operation. These monitors are intended for maintenance personnel to verify network operation or to troubleshoot an errant network. Data collected can be saved into the FBT-6 and saved as a Microsoft® Excel formatted report that can be used to document commissioning or periodic monitoring.
The MTL FBT-5 Fieldbus Wiring Validator is used in combination with the FBT-6 Fieldbus Monitor to test new or existing field wiring to determine its suitability for use in a FOUNDATION fieldbus™ network.
Certifications and compliances
MTL FBT-6 Fieldbus Monitors connect to intrinsically safe fieldbus in Zone 1 and Division 1 hazardous areas. They also connect to non-incendive fieldbus in Zone 2 and Division 2 hazardous areas.
Design features
MTL FBT-6 Fieldbus diagnostic monitor:
- Fieldbus powered
- Device add & drop indication
- Shield short indication
- Measures low, fieldbus and high frequency average and peak noise
- Measures signal level for all segment devices
- Assesses network health
- Uploads measurement data to a PC via USB port
MTL FBT-5 Fieldbus Wiring Validator:
- Use with FBT-6 to measure signal and noise levels
- Test fieldbus wiring before the control system is installed
- Operates with wiring blocks installed
Standard materials
FBT6 case: ABS thermoplastic polymer with IP54 protection
Ordering Information
| Part Number | Description | Hazardous Area Certifications |
|---|---|---|
| FBT-5 | Fieldbus wiring validator | – |
| FBT-6 | Fieldbus Monitor for FOUNDATION fieldbus™ H1 | ATEX & IECEx Approved |
| FBT-6-PA | Fieldbus Monitor for Profibus PA | ATEX & IECEx Approved |
관련 제품 상세히 보기 – 클릭
MTL 필드버스 테스트 장비
이튼의 Crouse-Hinds 시리즈 MTL 필드버스 테스트 기기는 필드버스 설비의 유지보수와 결함 진단을 지원합니다. 소형이며 배터리 또는 필드버스 자체 전원으로 동작하는 이 테스터 세트는 모든 유지보수 엔지니어의 필수 도구입니다.
MTL FBT-6 필드버스 모니터는 운영 중인 Foundation™ fieldbus 네트워크의 동작 상태를 방해 없이 점검하는 데 사용됩니다. FBT-6-PA Profibus PA 진단 모니터는 운영 중인 Profibus-PA 세그먼트를 방해 없이 점검하는 데 사용됩니다. 이 모니터들은 유지보수 담당자가 네트워크 동작을 확인하거나 오류 네트워크를 진단하는 데 사용되며, 수집된 데이터는 FBT-6에 저장하거나 Microsoft® Excel 형식 보고서로 저장하여 시운전 또는 정기 모니터링 문서화에 활용할 수 있습니다.
MTL FBT-5 필드버스 배선 검증기는 FBT-6 필드버스 모니터와 함께 사용하여 신규 또는 기존 현장 배선이 FOUNDATION fieldbus™ 네트워크에 적합한지 테스트하는 데 사용됩니다.
인증 및 준수 사항
MTL FBT-6 필드버스 모니터는 Zone 1 및 Division 1 위험지역의 본질안전 필드버스와 Zone 2 및 Division 2 위험지역의 비점화형(non-incendive) 필드버스에 연결할 수 있습니다.
설계 특징
MTL FBT-6 필드버스 진단 모니터:
- 필드버스 전원으로 동작
- 장치 추가/제거 표시
- 실드 단락 표시
- 저주파, 필드버스, 고주파 평균 및 피크 노이즈 측정
- 모든 세그먼트 장치의 신호 레벨 측정
- 네트워크 상태 평가
- USB를 통한 PC로 측정 데이터 업로드
MTL FBT-5 필드버스 배선 검증기:
- FBT-6와 함께 사용하여 신호 및 노이즈 레벨 측정
- 제어시스템 설치 전 필드버스 배선 테스트
- 배선 블록이 설치된 상태에서 동작
표준 재질
FBT6 케이스: IP54 보호등급의 ABS 열가소성 폴리머
주문 정보
| 부품 번호 | 설명 | 위험지역 인증 |
|---|---|---|
| FBT-5 | 필드버스 배선 검증기 | – |
| FBT-6 | FOUNDATION fieldbus™ H1용 필드버스 모니터 | ATEX & IECEx 인증 |
| FBT-6-PA | Profibus PA용 필드버스 모니터 | ATEX & IECEx 인증 |
