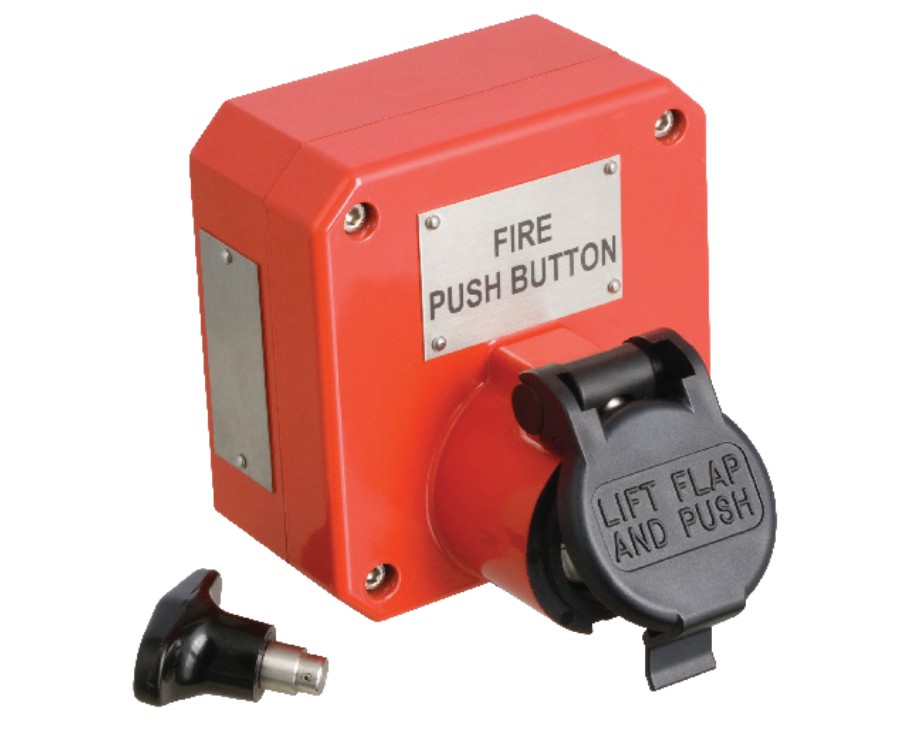

MEDC PB Manual Call Point Range
MEDC PB Manual Call Point는 Eaton의 Crouse-Hinds 시리즈 제품으로, 폭발 위험 분위기에서 사용하도록 설계되었으며 석유·가스·석유화학 산업의 해양·육상 환경 모두에 적합합니다.
인증 정보
- 인증 번호: BAS02ATEX2105X
- ATEX 인증: Ex II 2GD
- 적용 규격: EN60079-0, -1, -7, -18, -31
- 방폭 등급: Ex db eb IIC T6 Gb / Ex tb IIIC T85°C Db (스위치 단독형); Ex db eb mb IIC T6 Gb / Ex tb IIIC T85°C Db (LED 포함); Ex db eb mb IIC T4 Gb / Ex tb IIIC T135°C Db (저항·다이오드 포함)
- 추가 인증: Baseefa 03ATEX0084X, ATEX Ex II 1GD
사양 및 특징
- 리프트 플랩(lift flap)이 견고하게 고정되는 방식으로 기본 제공 (턴앤푸시 버전 제외)
주요 용도
폭발 위험 분위기의 육상·해양 석유·가스·석유화학 설비에서 수동 비상경보 발신 용도로 사용됩니다.
Certifications and compliances
ATEX Ex de
- Cert. no. BAS02ATEX2105X. ATEX Approved Ex II 2GD
- Certified to: EN60079-0, EN60079-1, EN60079-7, EN60079-18, EN60079-31
- Ex db eb IIC T6 Gb, Ex tb IIIC T85°C Db (switch only)
- Ex db eb mb IIC T6 Gb, Ex tb IIIC T85°C Db (with LED)
- Ex db eb mb IIC T4 Gb, Ex tb IIIC T135°C Db (with resistors & diodes)
ATEX Ex ia
- Cert no. Baseefa 03ATEX0084X. ATEX Approved Ex II 1GD
- Certified to: EN60079-0, EN60079-11
- Ex ia IIC T4 Ga , Ex ia IIIC T135°C Da
IECEx Ex de
- Cert. no. IECEx BAS 18.0100X.
- Certified to: IEC60079-0, IEC60079-1, IEC60079-7, IEC60079-18, IEC60079-31
- Ex db eb IIC T6 Gb, Ex tb IIIC T85°C Db (switch only)
- Ex db eb mb IIC T6 Gb, Ex tb IIIC T85°C Db (with LED)
- Ex db eb mb IIC T4 Gb, Ex tb IIIC T135°C Db (with resistors & diodes)
IECEx Ex ia
- Cert. no. IECEx BAS 12.0093X
- Certified to: IEC 60079-0, IEC 60079-11
- Ex ia IIC T4 Ga, Ex ia IIIC T135°C Da
UL
- Listing no. E186629
- UL listed to Class 1, Div 2. Groups A,B,C & D
- UL listed for Ordinary Locations. Listing no. S8117
CSA
- Cert. no. 79120-3. Class 1 groups A,B,C & D
TR CU Ex ed
- 1Ex d e IIC T6 Gb, Ex tb IIIC T85°C Db (switch only)
- 1Ex d e mb IIC T6 Gb X, Ex tb IIIC T85°C Db X (with LED)
- 1Ex d e mb IIC T4 Gb X, Ex tb IIIC T135°C Db X (with resistors & diodes)
- Russian Fire approved (Must be red and have burning house duty label)
TR CU Ex ia
- Ex ia IIC T4 Ga X, Ex ia IIIC T135°C Da
- Russian Fire approved (must be red and have burning house duty label)
INMETRO Ex de
- Ex db eb IIC T6 Gb, Ex tb IIIC T85°C Db (switch only)
- Ex db eb mb IIC T6 Gb, Ex tb IIIC T85°C Db (with LED)
- Ex db eb mb IIC T4 Gb, Ex tb IIIC T135°C Db (with resistors & diodes)
CQST Ex de
- Ex de IIC T6 (switch only), Ex de mb IIC T4 (other versions)
CQST Ex ia
- Ex ia IIC T4
Type Approvals
- American Bureau of Shipping type approval (ABS) PBI only
- DNV (IEC 60945)
SIL
- SIL2 Certification to IEC61508. Cert no. 20151118-4786827453
Design Features
- IP66 and IP67
- Corrosion free GRP construction
- Variety of colors available
- Up to 9 terminals available
- Optional LED – indicates that the unit has been operated
- Earth continuity option for metal glands
- 1 or 2 changeover switches
- Captive cover screws
- Lift flap as standard (not available for turn and push version)
- Latching as standard. Self reset (momentary) available
- Operating temperature: -22°F to +131°F, -30°C to +55°C*
*Model dependent
