산업 자동화 분야에서 일반 PLC 제어 시스템 설계와 기능안전(Functional Safety) 시스템 설계는 완전히 다른 차원의 전문성을 요구합니다.
일반 제어 로직은 “공정이 정상적으로 돌아가게 하는 것”이 목적이지만, 기능안전 시스템은 “공정이 비정상적으로 돌아갈 때 사람과 설비, 환경을 보호하는 것”이 목적입니다.

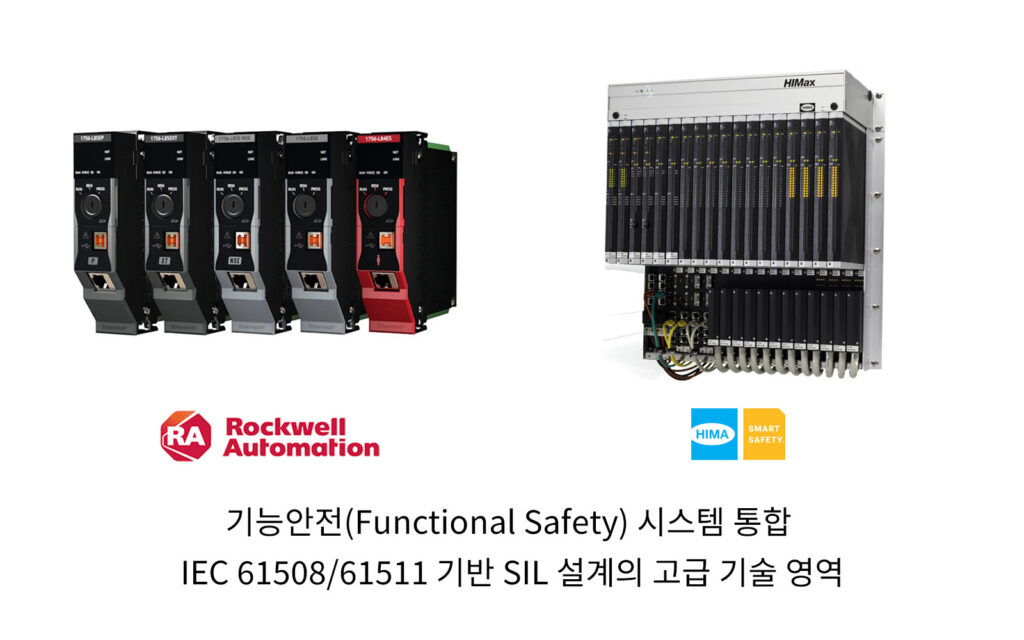

이 차이는 단순히 프로그래밍 방식의 차이가 아닙니다. 국제 표준(IEC 61508, IEC 61511)에 대한 이해, 정량적 위험 평가 방법론, 안전 인증 절차, 그리고 검증된 안전 등급 하드웨어에 대한 깊은 지식이 모두 결합되어야 하는 영역입니다. (주)더블유이엔지가 HIMA와 Rockwell Automation GuardLogix 양대 안전 컨트롤러 플랫폼을 모두 다룰 수 있다는 것은, 이 고급 기술 영역에서 폭넓은 대응력을 갖추고 있습니다.
1. SIL(Safety Integrity Level)이란 무엇인가
SIL(안전무결성수준, Safety Integrity Level)은 안전계장기능(SIF, Safety Instrumented Function)이 위험을 얼마나 효과적으로 감소시킬 수 있는지를 정량적으로 나타내는 등급입니다. IEC 61508에서는 SIL 1부터 SIL 4까지 정의되며, 등급이 높아질수록 요구되는 신뢰성과 중복성(Redundancy) 수준이 기하급수적으로 높아집니다.
석유·가스, 정유, 화학, LNG 플랜트의 비상정지시스템(ESD), 화재·가스 감지시스템(F&G)은 대부분 SIL 2 또는 SIL 3 등급으로 설계됩니다. 이 등급을 충족하는 시스템을 설계한다는 것은 단순히 “안전 인증을 받은 PLC를 쓰는 것”이 아니라, 시스템 전체의 아키텍처, 진단 범위(Diagnostic Coverage), 점검 주기(Proof Test Interval)까지 정량적으로 계산해 등급을 입증해야 한다는 의미입니다.
2. HIMA HIMax/HIMatrix — 글로벌 표준 안전 컨트롤러
HIMA는 독일 기반의 기능안전 전문 기업으로, 전 세계 석유·가스, 화학 플랜트의 ESD/F&G 시스템에서 가장 널리 채택되는 안전 컨트롤러 브랜드 중 하나입니다. HIMax는 SIL 3까지 단일 시스템으로 인증받은 모듈형 안전 PLC로, 대형 플랜트의 ESD, BMS(Burner Management System), F&G 시스템에 사용됩니다. 2-out-of-3(2oo3) 투표 아키텍처를 기본으로 채택하여, 단일 모듈 고장 시에도 안전 기능이 손상되지 않으면서 불필요한 정지(False Trip)도 최소화합니다. HIMatrix는 소규모·분산형 애플리케이션에 적합한 컴팩트 안전 컨트롤러로, 패키지 유닛이나 로컬 인터록 시스템에 주로 활용됩니다.
HIMA 시스템의 특징은 SILworX라는 통합 엔지니어링 소프트웨어를 통해 로직 설계, 시뮬레이션, 검증, 문서화가 하나의 환경에서 이루어진다는 점입니다. 이는 SIL 인증 과정에서 요구되는 추적성(Traceability)을 확보하는 데 핵심적인 역할을 합니다. 저희 (주)더블유이엔지는 HIMA 시스템을 사용한 다양한 프로젝트 경험을 보유하고 있습니다.
3. Rockwell GuardLogix — 통합형 안전 솔루션
GuardLogix는 Rockwell Automation의 Safety PLC로, 일반 제어(Standard Control)와 안전 제어(Safety Control)를 단일 컨트롤러 내에서 통합 운영할 수 있다는 점이 가장 큰 특징입니다.
이는 HIMA처럼 별도의 독립형 안전 시스템을 구축하는 방식과는 다른 접근입니다. GuardLogix는 동일한 Studio 5000 프로그래밍 환경에서 일반 로직과 안전 로직을 함께 작성하지만, 메모리 영역과 통신 프로토콜(CIP Safety)을 통해 두 영역을 엄격히 분리·보호합니다. SIL 2/SIL 3, PLe(Performance Level e) 인증을 받은 플랫폼으로, 중·소규모 플랜트나 머신 세이프티(기계 안전) 영역에서 비용 효율적인 통합이 가능합니다.
HIMA와 GuardLogix를 모두 다룰 수 있다는 것은, 플랜트 규모와 요구 SIL 등급, 예산에 따라 가장 적합한 플랫폼을 제안할 수 있다는 뜻입니다. 대형 정유·석유화학 플랜트의 중앙 ESD에는 HIMA를, 패키지 유닛이나 중소형 시설의 통합 제어/안전 시스템에는 GuardLogix를 — 이런 식의 맞춤형 설계가 가능합니다.
4. SIL 검증(Verification)과 SIL 확인(Validation)의 차이
기능안전 프로젝트에서 자주 혼동되는 두 용어가 있습니다.
**SIL 검증(Verification)**은 설계 단계에서 수행됩니다. 선정된 안전계장기능(SIF)의 하드웨어 구성(센서-로직-액추에이터 전체 루프)이 목표 SIL을 달성하는지 정량적으로 계산하는 작업입니다. PFD(Probability of Failure on Demand) 또는 PFH(Probability of Failure per Hour)를 계산하고, 이를 SIL 목표치와 비교합니다. SFF(Safe Failure Fraction), HFT(Hardware Fault Tolerance) 같은 파라미터도 함께 검토합니다. exSILentia, SILver 같은 전문 소프트웨어 도구를 활용해 계산하는 경우가 많습니다.
**SIL 확인(Validation)**은 시스템이 실제로 구축된 후, 설계된 안전계장기능이 실제로 의도대로 동작하는지 현장에서 시험하는 작업입니다. 모든 안전 루프에 대해 입력 시뮬레이션을 통해 트립 동작, 응답 시간, 페일세이프 동작을 직접 확인하고 문서화합니다.
(주)더블유이엔지는 이 두 단계를 모두 지원합니다. 설계 단계에서의 정량적 SIL 검증부터, 현장 SAT 단계에서의 실제 안전루프 확인 시험까지 — 기능안전 라이프사이클(IEC 61511에서 정의하는 Safety Lifecycle) 전체를 엔지니어링 역량으로 커버합니다.
5. 안전 루프 설계와 원인결과도(C&E Matrix)
안전 루프(Safety Loop) 설계
하나의 안전계장기능은 센서(현장 트랜스미터) → 로직 솔버(안전 PLC) → 최종 요소(밸브, 차단기 등)로 구성되는 하나의 루프입니다. 안전 루프 설계는 단순히 스위치를 연결하는 것이 아닙니다.
각 구성요소의 고장 모드(Fail-Safe 방향이 De-energize to Trip인지 Energize to Trip인지), 진단 기능(Smart Transmitter의 자가진단 신호 활용 여부), 중복 구성 방식(1oo1, 1oo2, 2oo2, 2oo3 등 투표 로직), 응답 시간(Process Safety Time 대비 시스템 응답 시간이 충분히 짧은지)을 모두 종합적으로 고려해야 합니다.
원인결과도(C&E Matrix)
Cause & Effect Matrix(C&E Matrix)는 “어떤 이상 상황(Cause)이 발생했을 때 어떤 안전 동작(Effect)이 실행되어야 하는가”를 표 형태로 정리한 문서입니다. 예를 들어 “압력 트랜스미터 PT-101이 고압 트립값(High-High)에 도달하면 → 메인 차단밸브 SDV-101 닫힘 + 컴프레서 ESD-1 정지 + 경보 발생”과 같은 인터록 로직을 시각적으로 표현합니다.
C&E Matrix는 단순한 설계 문서가 아닙니다. 이는 안전 PLC 로직 프로그래밍의 직접적인 기반이 되며, 운전원 교육 자료, 그리고 향후 시스템 변경 시 영향 분석(Impact Analysis)의 핵심 참조 자료로 활용됩니다. 또한 HAZOP(위험 및 운전성 분석) 결과와 안전계장기능 사이의 추적성을 입증하는 핵심 문서이기도 합니다.
6. 왜 이 영역이 ‘진입 장벽이 높은 High 기술’인가?
기능안전 시스템 통합이 일반 자동화 프로젝트보다 높은 전문성을 요구하는 이유는 다음과 같습니다.
- 국제 표준에 대한 깊은 이해 — IEC 61508(전기/전자/프로그래머블 전자 안전관련계 일반 표준)과 IEC 61511(공정산업 분야 적용 표준)은 단순한 가이드라인이 아니라, 정량적 계산과 문서화 요구사항을 포함하는 방대한 표준 체계입니다.
- 정량적 신뢰성 공학 역량 — PFD, PFH, MTTF, 베타 팩터(Beta Factor) 같은 신뢰성 공학 개념을 이해하고 실제 계산에 적용할 수 있어야 합니다.
- 복수 플랫폼 대응력 — HIMA, GuardLogix뿐 아니라 Triconex, ProSafe-RS 등 다양한 안전 컨트롤러 플랫폼의 아키텍처적 차이를 이해하고, 프로젝트 요구사항에 맞는 최적의 플랫폼을 제안할 수 있어야 합니다.
- 라이프사이클 전체 커버리지 — 설계(Verification)부터 시운전 확인(Validation), 그리고 운영 중 점검(Proof Test), 변경관리(Management of Change)까지 전 생애주기를 지원할 수 있는 체계가 필요합니다.
마치며
기능안전 시스템은 플랜트에서 가장 보이지 않지만 가장 중요한 시스템입니다. 평상시에는 동작하지 않지만, 이상 상황이 발생하는 그 순간 사람의 생명과 설비, 환경을 지키는 마지막 방어선이기 때문입니다.
(주)더블유이엔지는 HIMA의 글로벌 표준 안전 솔루션과 Rockwell Automation GuardLogix의 통합형 안전 솔루션을 모두 다룰 수 있는 역량을 바탕으로, 설계 단계의 SIL 검증부터 현장 확인까지 기능안전 프로젝트의 전 과정을 책임 있게 수행합니다. 기능안전 시스템 신규 구축, 기존 시스템 SIL 평가, ESD/F&G 업그레이드 등 관련 프로젝트가 있으시다면 언제든 문의해 주십시오.
