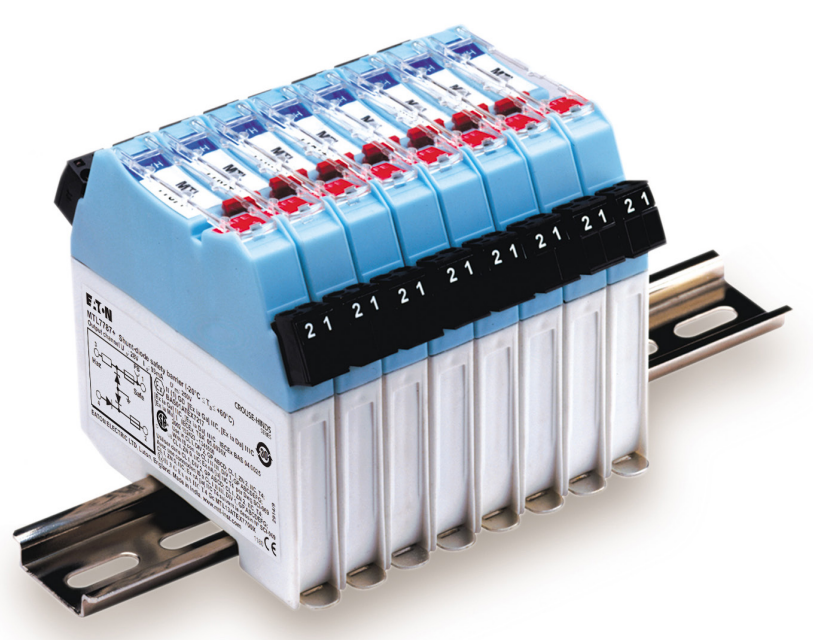

MTL7700 DIN Rail Mounted Barrier
Known for its quality and reliability, the MTL7700 range of intrinsically safe passive network devices uses Zener diodes, resistors and fuses to safely divert excess electrical energy to ground and prevent sparking or overheating of equipment in hazardous areas, helping ensure a safe work environment and protecting those nearby from explosion risks.
As a DIN rail mounting barrier, the MTL7700 provides quick and easy installation without special hardware. Removable terminals ease installation and maintenance, and provide a loop disconnect by simply unplugging the terminals from the side of the module. Wire entry is angled to assist wiring within limited space enclosures. MTL7700 barriers clamp simply and securely onto standard T-section DIN rail, simultaneously making a reliable IS earth connection.
For applications where field power is required for switch inputs or 2-wire transmitters, the MTL7700 range provides a bussed power feed facility. When used with the MTL7798 power feed module, the user has a fully protected, electronically fused supply to many barriers with no additional wiring required.
Certifications and compliances
ATEX & IECEx approved: Zone 0, Group IIC & IIIC outputs; Zone 2 mounting; T4 classification; -20°C to +60°C; IECEx Australia
FM approved: Class I, II & III, Division 1 outputs; Zone 0, Group IIC outputs; Class I, Division 2/Zone 2 mounting; T4 classification; -20°C to +60°C or 65°C
UL / CSA approved (US/Canada): Class I, II & III, Division 1 outputs; Zone 0, Group IIC & IIIC outputs; Division 2/Zone 2 mounting; T4 classification
Other approvals: Marine (Lloyds Register); Korea (KOSHA); India (PESO); Brazil (UL InMetro); China (NEPSI & CCC); Japan (TIIS)
Design features
- Removable terminals
- Bussed power feed to other modules
- Relay and solid state switch modules
- Dual channel variants – 6.3mm per channel
- Proximity detector inputs
- Electronic fusing
- Direct replacement for MTL700 range barriers
- Compatible terminal numbering and safety descriptions
관련 제품 상세히 보기 – 클릭
MTL7700 DIN 레일 마운트 배리어
품질과 신뢰성으로 잘 알려진 MTL7700 본질안전 패시브 네트워크 장치 시리즈는 제너 다이오드, 저항, 퓨즈를 사용해 과잉 전기 에너지를 안전하게 접지로 우회시켜 위험지역 장비의 스파크 발생이나 과열을 방지함으로써 안전한 작업 환경을 보장하고 주변 인원을 폭발 위험으로부터 보호합니다.
DIN 레일 장착형 배리어로서 MTL7700은 특수 하드웨어 없이 빠르고 간편하게 설치할 수 있습니다. 탈착식 단자로 설치와 유지보수가 쉬우며, 모듈 측면에서 단자를 뽑기만 하면 루프 분리도 가능합니다. 배선 인입구는 각도가 있어 공간이 제한된 인클로저 내 배선을 돕습니다. MTL7700 배리어는 표준 T형 단면 DIN 레일에 간단하고 견고하게 고정되며, 동시에 신뢰성 있는 IS 접지 연결을 형성합니다.
스위치 입력이나 2선식 송신기에 현장 전원이 필요한 애플리케이션의 경우, MTL7700 시리즈는 버스형 전원 공급 기능을 제공합니다. MTL7798 전원 피드 모듈과 함께 사용하면 추가 배선 없이도 다수의 배리어에 완전히 보호되고 전자적으로 퓨즈 처리된 전원을 공급할 수 있습니다.
인증 및 준수 사항
ATEX & IECEx 인증: Zone 0, Group IIC & IIIC 출력; Zone 2 장착; T4 등급; -20℃~+60℃; IECEx 호주
FM 인증: Class I, II & III, Division 1 출력; Zone 0, Group IIC 출력; Class I, Division 2/Zone 2 장착; T4 등급; -20℃~+60℃ 또는 65℃
UL/CSA 인증(미국/캐나다): Class I, II & III, Division 1 출력; Zone 0, Group IIC & IIIC 출력; Division 2/Zone 2 장착; T4 등급
기타 인증: 해양(Lloyds Register); 한국(KOSHA); 인도(PESO); 브라질(UL InMetro); 중국(NEPSI & CCC); 일본(TIIS)
설계 특징
- 탈착식 단자
- 다른 모듈로의 버스형 전원 공급
- 릴레이 및 솔리드스테이트 스위치 모듈
- 듀얼채널 버전 – 채널당 6.3mm
- 근접 감지기 입력
- 전자식 퓨즈 보호
- MTL700 시리즈 배리어의 직접 교체
- 호환되는 단자 번호 및 안전 기술서
