통합하고, 알리고, 확산하세요.
ERCES. 우리는 적절한 메시지를 적절한 사람에게 신속하게 전달하는 빌딩 커뮤니케이션 솔루션을 제공합니다.
ERCES 개요
일반적으로 재난안전통신 보강설비로 소방청, 한국소방산업기술원(KFI) 등에서 많이 사용됩니다. 건물 내부에서 소방·경찰·구급대 무전 통신이 약할 때 이를 보강(증폭) 해주는 설비라고도 합니다.
소방에서는 소방용 무선통신 보강설비로 한국 「소방시설 설치 및 관리에 관한 법률」 등 제도적 문서에서 자주 사용됩니다. 건축물 내 소방대의 무선 통신을 지원하기 위한 장비(양방향 증폭기 포함)로 일컫어 집니다. 비상 무선통신 보강시스템은 일반 기업, 통신사, 건설사 문서에서 쓰이는 실무적 표현으로 서로의 표현은 다릅니다
최신 알림, 증폭 및 스피커 기술로 중요한 정보를 보호하세요
Bi-Directional Amplification – 양방향 증폭
생명과 재산이 위험에 처해 있을 때는 신뢰할 수 있는 의사소통이 매우 중요합니다.
콘크리트, 전자식 창문, 금속으로 된 건물 구조물에서는 비상 대응용 무전기의 성능이 저하될 수 있습니다. 당사의 양방향 증폭기 솔루션은 양방향 무선 주파수 증폭 기능을 제공합니다.
제목 / 제품 개요
- Bi-Directional Amplifier (BDA) & Fiber DAS 시스템
- 건물 내 공공 안전 라디오 커버리지 향상을 통한 더 안전한 시설 확보 (“Reliable In-Building Public Safety Radio Coverage for Safer Buildings”)
코드/규정 요구사항
- 응급 대응자 통신 강화 시스템(ERCES: Emergency Responder Communication Enhancement Systems)의 요구사항이 2009년도 국제 건축 코드(IBC) 에서 처음 도입됨. 건물 구조, 크기, 구성 요소들이 무선 통신을 흡수하거나 차단할 수 있어서, 건물 내부에서도 응급 대응자의 무전기 통신 성능 확보가 필요함.
- 최신 코드들 예: IBC 2021 Section 916, NFPA1 2021 섹션 11.10, IFC 2021 Section 510, NFPA 1221 Section 9.6 등이 모든 건물에 대해 응급 대응자 통신 커버리지 확보를 요구함.
기술적 해결책 제안
- Honeywell의 BDA + Fiber DAS 시스템은 건물 내부의 무선 주파수(RF) 신호 커버리지를 향상시키도록 설계됨.
- 다양한 주파수 대역(VHF, UHF, 700MHz, 800MHz, FirstNet Band 14 포함)을 지원하며, Single 또는 Dual Band 구성 가능.
- 전력 출력(power) 조정 가능 (0.5W ~ 5W) 저전력에서 고전력까지.
- Class A / Class B 등의 채널 선택형(channel selective) 증폭기능 포함, 자동 이득 제어(Automatic Gain Control, AGC) 기능, 노이즈나 발진(oscillation)을 방지하는 안전장치 있음.
규제 및 인증
- UL2524 2nd Edition 인증 포함됨 (In-building 2-Way Emergency Radio Communication Enhancement Systems)
- 건물 코드(Building Code), IFC, IBC, NFPA 등의 표준 준수함.
설치 전 평가 / 적용 여부 판단
- RF Survey(무선 신호 측정) 수행 필요. 다운링크/업링크 신호 세기(dBm) 측정.
- AHJ(Authority Having Jurisdiction, 관할 기관)의 승인 여부, 허가 절차, 어떤 응급 대응 기관들이 포함될지의 결정도 중요함.
기능 / 편의성
- 화재 경보 패널(FACP) 또는 다른 모니터링 시스템(panel)으로부터 알람(relay output) 연결 가능
- 배터리 백업 유닛(BBU) 및 원격 표시기(remote annunciator) 옵션 포함됨
- 관련내용 자세히 보기 – buildings.honeywell.com
적용 시 고려점
브로셔 내용을 바탕으로 우리 회사가 BDA & Fiber DAS 시스템을 도입할 때 유리한 점 및 주의점은 다음과 같습니다.
| 항목 | 이점 | 고려사항 |
|---|---|---|
| 안전성 확보 / 규제 준수 | 응급 대응 시 통신 끊김 없이 정상 작동 → 생명/재산 보호 가능 | 우리 지역(한국)의 건축 코드나 소방/응급 대응 관련 규제에 해당 기술이 포함되어 있는지 확인 필요 |
| 정보 기반 판단 | RF Survey로 현재 무선 커버리지 수준 파악 → 어디가 약한지 시각화 가능 | 측정 장비 확보 또는 외부 전문업체 의뢰, 비용 및 시간 소요 |
| 다양한 주파수/밴드 지원 | 여러 응급기관(소방, 경찰, 구급 등)이 사용하는 주파수 커버 가능 | 해당 기관들이 사용하는 밴드/주파수를 정확히 조사해야 함 |
| 안정성과 유지보수 | 노이즈, 발진 예방, 자동 Gain 조정 등 안정성을 고려한 설계 | 정기적인 점검/관리 및 구성요소의 신뢰성 확보 필요 |
| 비용 vs 효과 | 초기 투자 ↑, 하지만 응급상황 대응 + 피해 감소 가능 → 장기적으로 경제적 | 투자 회수기간, 운영비용, 업그레이드/확장 가능성 고려 필요 |
HyperSpike Speaker – 고출력 지향성 스피커
우리는 “loud and clear”를 완전히 새로운 수준으로 끌어올렸습니다. HyperSpike® 스피커는 집중력을 요구합니다. 어떤 주변 환경도 선명하고 이해하기 쉬우며 권위 있는 오디오 신호와 음성 알림으로 완벽하게 차단합니다.
HyperSpike 고출력 스피커 적용 분야
1. UL 인증 음성 대피 솔루션
HyperSpike 스피커는 UL 인증 음성 대피 시스템으로, 산업 현장·제조 공장·대형 시설 등 소음이 심한 환경에서도 명확한 음성 전달이 가능합니다. 화재, 재난, 비상사태 발생 시 신속하고 분명한 안내 방송으로 인명 피해를 최소화합니다.

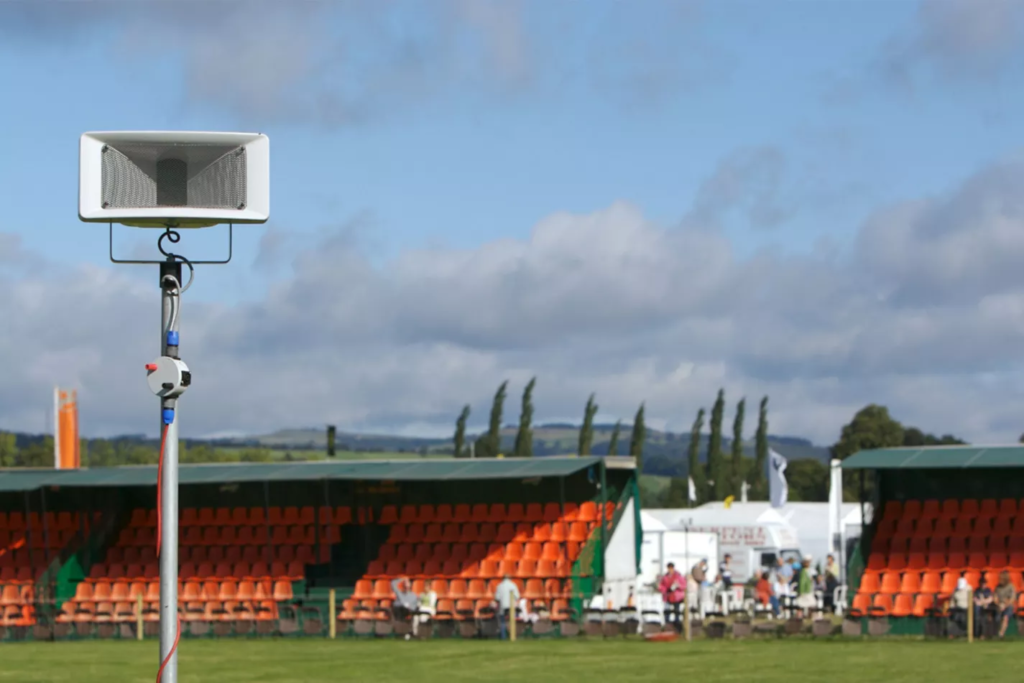

2. 대형 야외 음성 알림
캠퍼스, 체육 경기장, 공항, 항만 등 넓은 야외 공간에서도 HyperSpike 스피커는 뛰어난 지향성과 출력으로 멀리까지 선명하게 음성을 전달합니다. 자연재해 경보, 집회 안내, 대규모 행사 방송 등 다양한 상황에 최적화된 솔루션입니다.
3. 공공 알림 및 안내 방송
지하철 터널, 터미널, 공원 등 공공장소에서도 HyperSpike는 안내·경고 메시지를 광범위하게 전달할 수 있습니다. 일반 안내 방송부터 비상 상황 통지까지 하나의 시스템으로 통합 운영할 수 있어 효율적입니다.
4. 군중 제어 및 음향 억제
군사 작전, 시위, 대형 이벤트 현장에서는 HyperSpike의 고출력 음향 억제 기능이 안전한 군중 제어 도구로 사용됩니다. 비무력적이고 효과적인 방식으로 위협 요소를 억제하고, 질서 유지를 지원합니다.
5. 핵심 기반시설 보호
발전소, 항만, 공항, 국경, 통신 시설 등 중요 인프라 시설에서 HyperSpike는 침입 경보, 보안 알림, 비상 대피 방송 기능을 제공합니다. 시설 관리자는 언제 어디서든 상황에 맞는 메시지를 빠르고 명확하게 전달할 수 있습니다.
HyperSpike는 고출력 지향성 스피커 기술을 통해 비상 대피, 공공 알림, 군중 제어, 인프라 보호까지 아우르는 종합 솔루션을 제공합니다.
Audible Visual (AV) Notification – 청각적 시각(AV) 알림
System Sensor의 AV 알림 장치는 업계에서 가장 다재다능하고 설치가 쉬우며 일관된 청각적 시각(AV) 알림 기기 제품군입니다.
System Sensor(1984년 설립)은 연기 감지, 일산화탄소(CO) 탐지, 알림(notification) 기술을 전문으로 하는 전 세계적인 화재 및 생명 안전 디바이스 제조사입니다.
주요 제품군
- 음향 · 시각 알림 장치 (Audible Visual, AV notification appliances)
- 반사형 빔 연기 감지기 (Beam detectors)
- CO(일산화탄소) 경보기: 하드와이어 타입, 전기화학식 센서 사용
- HVAC 덕트 연기 감지기 (Duct Smoke Detectors)
- Spot 감지기 (Spot detectors), 릴레이(relays), 모듈(modules) 등
최신 업데이트 / 특징
- L-Series LED 내장 AV 알림장치 출시: 실내 스트로브(strobe) 및 혼-스트로브(horn strobe) 타입 포함됨 Honeywell Buildings
- 드롭-인 천장 타일(drop-in ceiling tile) 타입 AV 알림장치: 설치가 간편하고, 인건비 절감 효과 있음 Honeywell Buildings
- SWIFT AV 베이스 일부 제품에서 조기 저전압 프리 알림과 같은 오류 가능성 있음; 이는 안전상의 큰 문제는 아니지만 운영에 영향을 줄 수 있음 Honeywell Buildings
지원 / 리소스
- 기술 문서, 제품 카탈로그, 설치 안내서 다운로드 가능
- 설치 도구(tools), 계산기, 드로잉(drawing) 등 설계 & 계획 관련 보조 자료 제공
- 인증 및 규격(agency listings) 정보 있음
- 관련내용 – Honeywell Buildings
.
문의
(주)더블유이엔지는 Honeywell Notifier의 파트너로써 화재예방 화재안전솔루션 관련 프로젝트를 다수 수행했습니다. 화재예방 안전 솔루션에 대한 프로젝트 전문지식을 보유하고 있습니다. (주)더블유이엔지는 빌딩자동화, 자동화, 스마트팩토리와 같이 설계, 구현 및 지원하는 데 도움이 되는 업계 전문 지식을 제공합니다.
