ifm 이미지 처리 / 식별
ifm의 이미지 처리/식별 기술은 산업 자동화 분야에서 비전 센서를 활용하여 물체의 존재 여부, 위치, 품질 등을 자동으로 감지하고 검사하는 기술 및 솔루션을 의미합니다. 제조 및 조립 공정에서 품질 관리, 생산 모니터링, 추적 관리 등의 작업을 자동화하고 효율성을 높이는 데 사용됩니다. 핵심 기술은 ifm은 2D 및 3D 비전 센서, 카메라 칩, 조명, 평가 전자 장치 등을 통합한 견고한 산업용 장치를 제공합니다.
제품 구매 및 문의는 비즈니스 파트너사인 (주)더블유이엔지에 문의 주시기 바랍니다.
2D Image Processing (2D 이미지 처리)

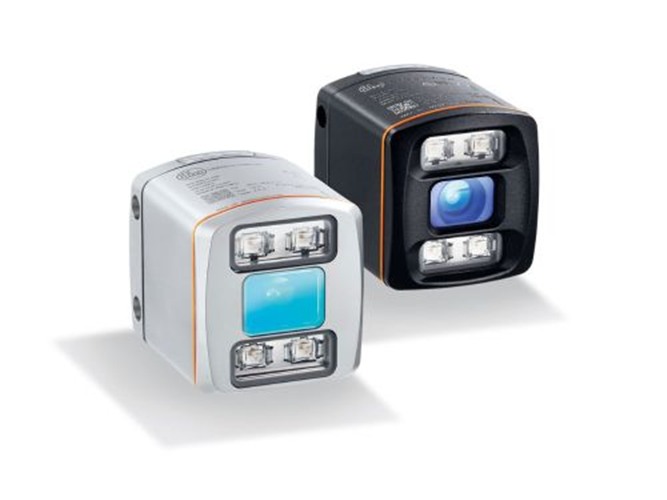

비전센서 | Vision Sensor

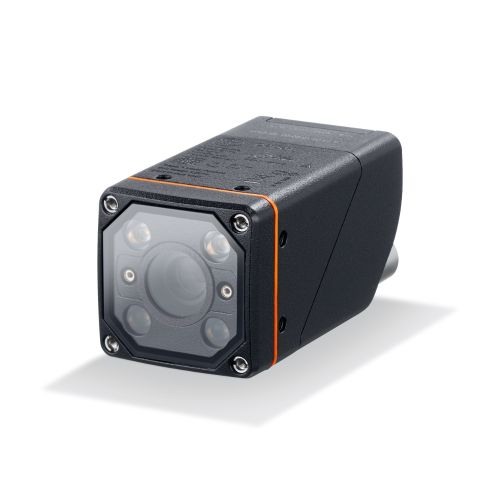

ifm의 2D 이미지 프로세싱 비전 센서인 O2D 시리즈는 1.2 메가픽셀 (1280 x 960 픽셀) 해상도의 CMOS 이미지 프로세서를 사용하며, 각 픽셀은 카메라 렌즈에서 광자를 수집·증폭합니다. 이 센서는 윤곽 감지와 BLOB 분석 같은 2D 이미지 처리 기능을 제공하여, 물체의 윤곽과 형태를 신뢰성 있게 감지하는 데 강점이 있습니다. 특히 외부 광선 환경에서도 간섭에 강하며, 배경과 전면의 상대적인 차이를 통해 윤곽을 신속히 계산하고 불량품 검출 등에 활용됩니다.
O2D 시리즈는 RGB-W 및 적외선 LED 통합 고강도 조명을 포함하여 다양한 조명 조건에도 적응합니다. 사용자 친화적인 ifm Vision Assistant 소프트웨어로 간편한 설정과 모니터링이 가능하며, 인터페이스 및 노출, 파라미터 조정이 편리합니다. 이러한 센서는 제조 및 품질 검사의 자동화에 최적화되어 있고, 단일 디바이스에서 물체 감지와 검사가 가능합니다.
3D Image Processing (3D 이미지 처리)
비전 시스템 | Vision System

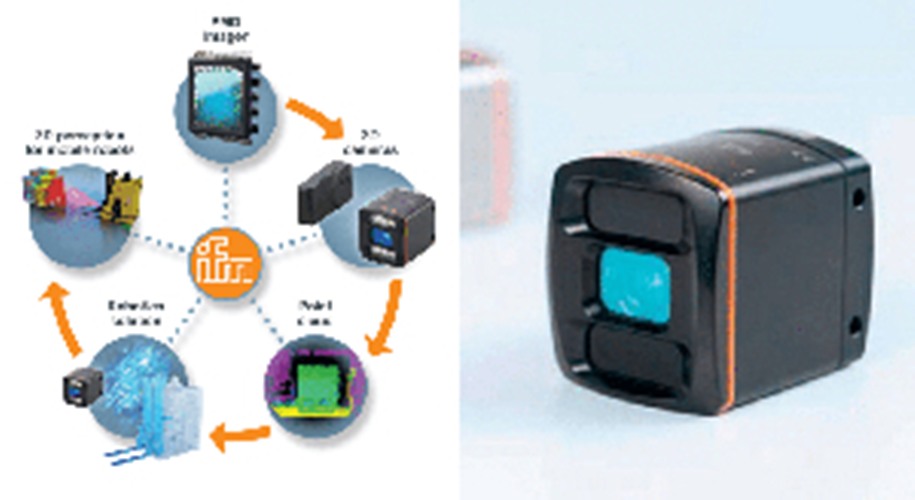

IFM의 3D 이미지 처리 비전 시스템은 PMD 기술과 Time-of-Flight (ToF) 방식을 사용해 3D 이미지를 생성하며, 산업 자동화에서 물체의 위치, 크기, 형상 등을 정확히 측정하는 데 활용됩니다. 이 시스템은 고성능 3D 카메라 칩이 핵심이며, 로봇 그리퍼 내비게이션, 팔레트 감지, 포장 및 물류 자동화 등 다양한 산업 분야에서 빠르고 정밀한 3D 물체 인식을 지원합니다. 또한, IFM의 3D 센서는 단일 유닛에서 조명, 측정, 평가가 통합되어 있어 사용이 간편하고 신뢰성이 높으며, Vision Assistant라는 사용자 친화적인 설정 소프트웨어를 통해 빠른 설치와 조정이 가능합니다.
비전 센서 | Vision Sensor
IFM의 3D 이미지 처리 비전 센서는 PMD 기술과 ToF(Time-of-Flight) 방식을 사용하여 3차원 이미지를 생성하고, 산업 자동화에서 물체의 위치와 치수를 정확히 감지하는 고성능 센서입니다. 이 센서는 거리, 볼륨, 레벨 측정 등 다양한 응용 분야에 적합하며, 내장된 적외선 조명과 센서로 물체 표면에서 반사된 빛을 측정해 거리 정보를 얻습니다. 사용자는 ifm의 전용 소프트웨어 “Vision Assistant”를 통해 빠르고 직관적으로 센서를 설정하고 제어할 수 있습니다. 이 시스템은 로봇 그리퍼 내비게이션, 팔레트 감지, 포장 산업, 물류 자동화 등 다양한 산업용 어플리케이션에 사용됩니다.
카메라 | Camera

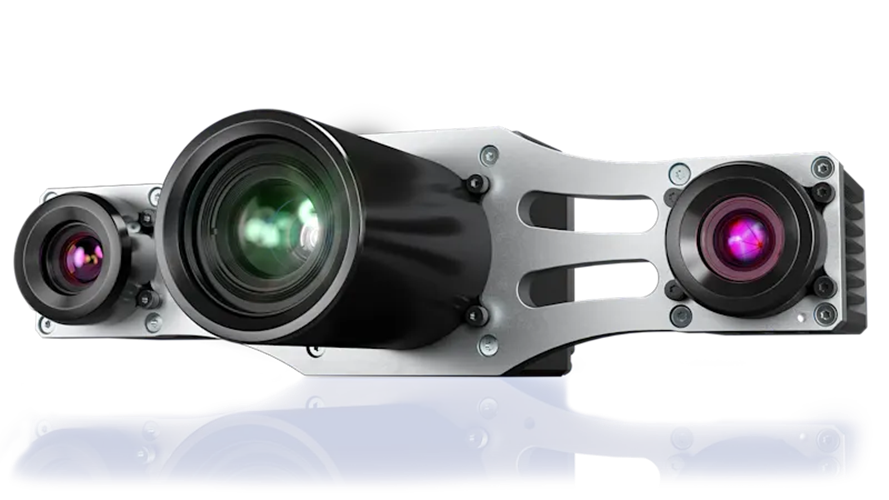

ifm의 3D 이미지 처리 카메라는 PMD(Time-of-Flight; ToF) 기술을 기반으로 하며, 3만 개 이상의 픽셀을 가진 디지털 이미지 칩을 사용해 장면과 물체를 3차원으로 한 번에 측정합니다. 이 카메라는 거리 이미지와 그레이스케일 이미지를 동시에 제공하며, 한번 조정되면 유지보수나 마모가 필요 없는 견고한 구조입니다. 소프트웨어 개발 키트(SDK)를 통해 MATLAB, HALCON, PCL, ROS 같은 여러 프로그래밍 언어 및 이미지 처리 라이브러리로 쉽게 통합할 수 있습니다.
ifm 3D 카메라는 산업용 자동화, 로봇 그리퍼 내비게이션, 팔레트 감지, 물류 및 창고 관리, 자율 이동 장치의 장애물 인식 등에 활용됩니다. 3D 센서는 제품의 위치와 치수를 밀리세컨드 단위로 빠르고 정확하게 파악할 수 있어 물류 프로세스 가속화와 비용 절감에 크게 기여합니다.
Recognition System (인식 시스템)
광학 식별 | Optical Identification
ifm의 Optical Identification(광학 식별) 시스템은 다양한 색상, 질감, 광택 및 배경에서도 1D 및 2D 코드를 비롯해 코드와 텍스트를 쉽게 인식하는 비전 센서입니다. 손상되거나 더러워진 코드도 정확히 읽을 수 있으며, OCR(광학 문자 인식)을 통해 텍스트 인식도 지원합니다. 이 시스템은 올인원으로 조명과 렌즈가 통합된 견고한 컴팩트 하우징에 직관적이고 사용자 친화적인 핸들링을 자랑합니다.
ifm의 비전 센서 및 광학 식별 제품들은 산업 자동화, 제품 추적, 품질 관리 등 다양한 분야에서 사용됩니다. 또한, 3D 물체 인식, 거리 측정 등 고도화된 이미지 처리 기능을 갖추고 있습니다.
RFID | RFID

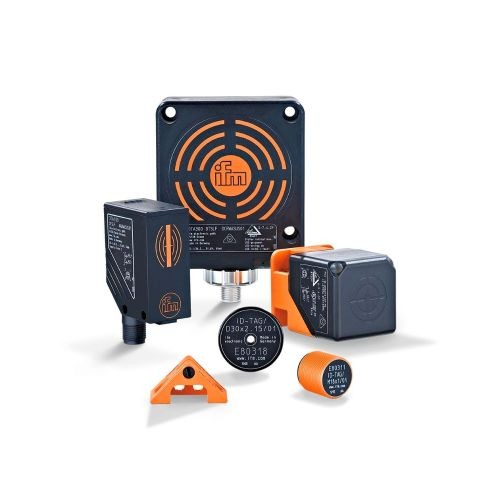

ifm사의 RFID 제품은 주파수 대역별로 다양하며, 산업용으로 견고하게 설계된 컴팩트한 RFID 디바이스들을 제공합니다. 125 kHz, 13.56 MHz, 그리고 UHF 주파수를 지원하는 시스템이 있으며, 각각 필드버스 인터페이스나 IO-Link, CANopen 인터페이스를 갖추어 다양한 산업 환경과 모바일 애플리케이션에 적합합니다. 특히 RFID UHF 디바이스는 EtherNet TCP/IP 통신을 지원하며, 높은 보호등급(IP 등급)과 장거리 읽기/쓰기 기능을 갖춰 물류 및 산업 분야의 요구사항을 충족합니다.
Safety Technology (안전 기술)
유도형 안전센서 | Inductive Safety Sensor
금속을 감지하는 비접촉 방식의 안전용 유도 센서로, 내구성이 강하고 설치가 용이하며 안전 PLC 등과 연결하여 안전 시스템에 활용할 수 있습니다. 이 센서는 마그넷이나 별도의 액추에이터가 필요 없고, EN 60947-5-3 인증을 받아 기계 및 사용자의 안전을 보장합니다.

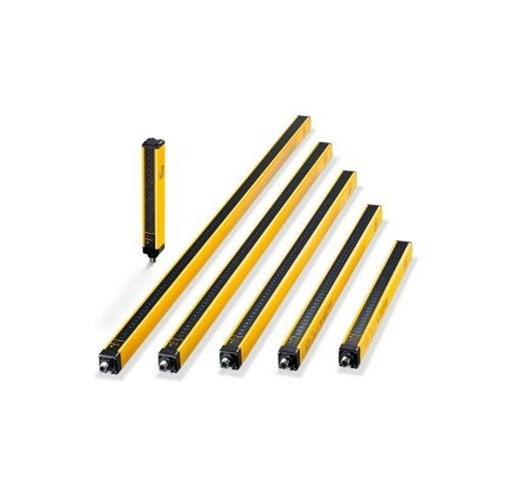

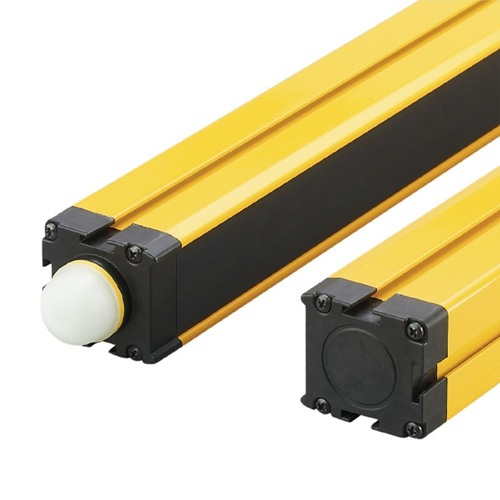

안전 라이트커튼 | Safety Light Curtain
IEC 61496에 따른 안전 범주 2형 및 4형에 준수하며, 위험 영역 및 게이트에 대한 안전 보호를 제공합니다. 안전 라이트커튼은 하나의 투광기와 수광기로 구성된 포토전자 안전 디바이스로, 로봇셀 및 생산라인, 폭발 위험영역 모니터링에 사용됩니다. 슬림하고 견고한 디자인이며, 다양한 해상도와 보호 높이, 너비 선택이 가능합니다. 대표 모델로 OY 시리즈(예: OY300S, OY011S, OY004S, OY033S 등)가 있으며, 각각 짧은 거리 및 긴 거리 선택, 높은 안전성, 쉬운 연결성을 특징으로 합니다.
안전 라이트그리드 | Safety Light Grid
폭파 위험 영역의 안전을 위해 사용되는 포토전자 안전 디바이스로, 하나의 투광기와 하나의 수광기로 구성되어 있습니다. IEC 61496에 따른 안전 범주 2형 및 4형을 지원하며, 로봇셀과 생산 라인의 액세스 방지, 폭발 위험 영역 모니터링에 주로 적용됩니다. 제품들은 병렬 또는 크로스빔 뮤팅 버전을 포함하여 다양한 물체 크기 검출이 가능하며, 내장된 상태 표시 라이트와 함께 쉬운 설치와 설정이 가능합니다. 보호 등급 IP 65, IP 67, IP 69K를 지원하며, 식음료 어플리케이션용 버전도 제공됩니다.

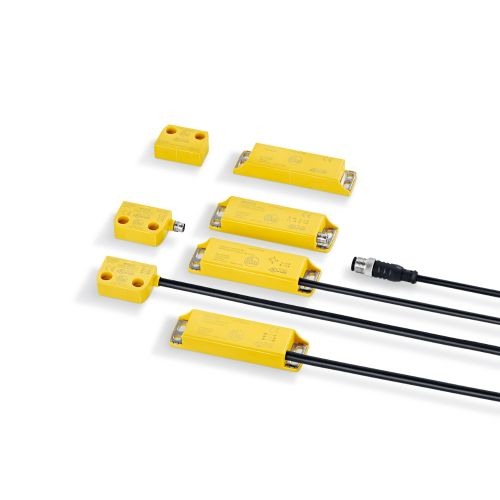

RFID와 자기 코드화된 안전 센서 | RFID and Magnetically Encoded Safety Sensors
산업 안전에서 사용되며, 여러 방향에서 작동이 가능하고 스테인리스 스틸 뒤에 숨길 수 있어 변조 방지가 강화됩니다. ISO 13849-1 및 IEC 62061에 따른 최고 수준의 안전 규격을 충족하며, CB24I 인터페이스 규격을 따릅니다. 또한, 여러 센서를 직렬로 연결할 수 있습니다.
Industrial Communication Systems (산업용 커뮤니케이션 시스템)
안전 컨트롤러 | Safety Controller

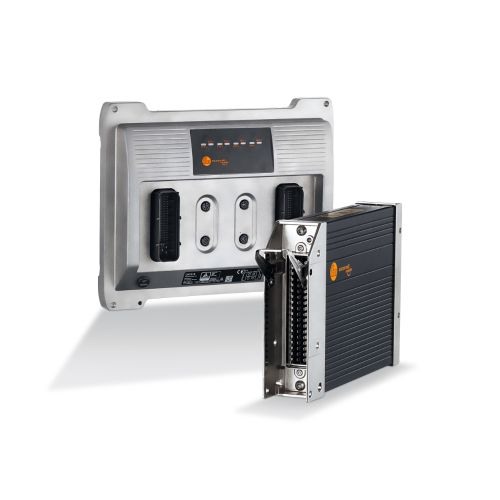

강력한 32비트 SafetyController로, 특수 이동 기계 및 차량에 직접 설치가 가능하며, TÜV 인증을 받은 안전 관련 하드웨어와 소프트웨어 기능이 통합되어 있습니다. 또한, CODESYS 프로그래밍 소프트웨어를 사용해 쉽게 맞춤 설정할 수 있습니다.
ifm Safety Controller는 주로 견고하고 높은 보호등급(IP69K 등)을 갖춘 설계로, 산업용 차량과 모바일 기계에 적합합니다. 또한, 안전 입력 및 출력, 계층화된 안전 개념, 빠른 부팅 및 짧은 장애 감지 시간, 고성능 CAN 인터페이스 등을 특징으로 합니다.

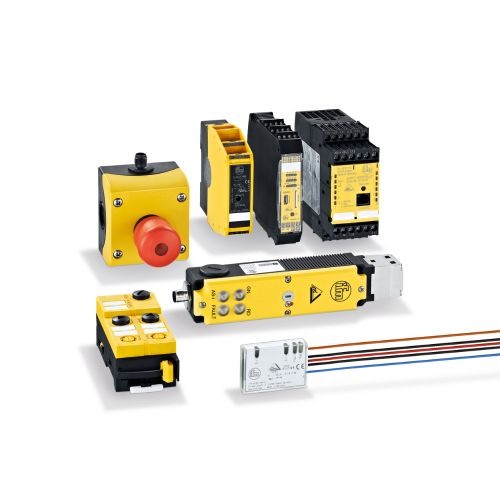

AS-Interface 기반 안전 통신 시스템 | AS-Interface Safety at Work
안전 관련 컴포넌트를 AS-Interface 시스템으로 완벽히 통합한 개념입니다. 이 시스템은 최대 31개의 안전 AS-i 슬레이브를 모니터링할 수 있으며, 도어 모니터링, 라이트 커튼, 비상 정지 버튼(e-stop), 양손 제어 등 다양한 안전 어플리케이션에 적용됩니다. 또한, EN 954-1 및 IEC 61508 기준에 따라 TÜV 인증을 받았으며, 안전 모니터, 안전 입출력 모듈, 안전 도어 스위치, 비상 정지 스위치 등 다양한 안전 장비를 포함합니다.

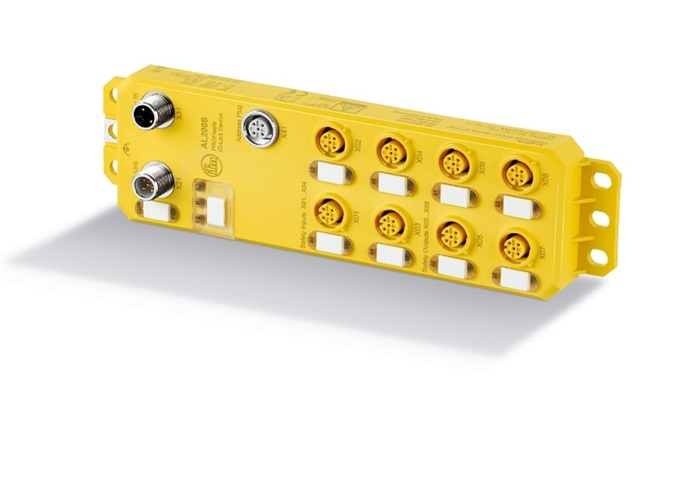

IO-Link 기반 안전 통신 | Safety over IO-Link
ifm의 Safety over IO-Link 제품은 PROFIsafe 프로토콜을 활용하여 안전 관련 어플리케이션에 사용되는 안전 모듈입니다. 이 모듈은 8개의 안전 OSSD 입력과 별도의 24V 전원 공급이 가능한 4개의 강력한 출력(액추에이터용)을 제공하며, SIL 3 및 PL e 안전 등급을 충족합니다. 모듈은 일반 IO-Link 마스터에 연결되며, PROFIsafe 전송 텔레그램을 통해 안전 제어기와 터널링된 안전 통신을 지원합니다. 간단한 장치 교체를 위해 PROFIsafe 어드레스 플러그도 제공됩니다.
Voltage Supply (전압 공급)
안전 릴레이 | Safety Relay

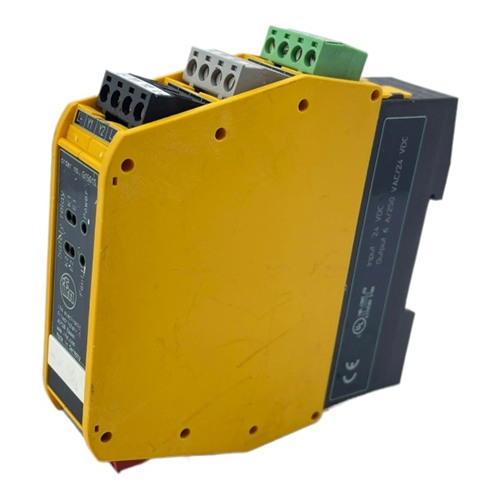

ifm은 24V DC 전원과 2개의 안전 접점을 갖춘 Safety Relay 제품을 제공하며, 이들 제품은 안전 스위치 기구나 페일 세이프 센서와 연결하여 기계적 안전을 구현하는 데 사용됩니다.
