EATON – MTL
MTL – 신호의 안전을 지키는 기술
MTL은 본질안전(IS) 인터페이스, 신호 절연/컨디셔닝, 서지 보호, 산업 네트워크 보안을 제공하는 Eaton 그룹의 전문 브랜드입니다. DCS/SIS/PLC–필드 디바이스 사이의 신호 무결성, 안전을 책임집니다.
더블유이엔지는 MTL 공식 Business 파트너로, MTL4500/5500 아이솔레이터, HART MUX, Tofino 보안 게이트웨이로 본질안전 루프, 서지 보호, 네트워크 세그멘테이션을 설계합니다. 위험지역 계측 신호의 가용성, 유지보수 용이성을 크게 개선합니다.
“W-ENG는 MTL과 함께, 안전한 신호가 산업의 신뢰를 완성합니다.”
EATON MTL 공식 Business 파트너로서의 더블유이엔지의 강점
(주)더블유이엔지는 EATON MTL의 공식 Business Partner로서, 산업 플랜트, 발전소, 정유 및 석유화학, LNG, 수처리, 2차전지 등 고신뢰성과 안전성이 요구되는 프로세스 제어 환경에 최적화된 계장 인터페이스 및 방폭 솔루션을 제공합니다.
EATON MTL의 글로벌 기술력과 더블유이엔지의 현장 중심 엔지니어링 경험, 시스템 통합 노하우, 신속한 기술 대응 체계가 결합되어, 고객은 단순한 제품 공급이 아닌 완성도 높은 Total Signal & Safety Interface Solution을 경험할 수 있습니다.
EATON MTL 솔루션을 위해 더블유이엔지를 선택해야 하는 이유
1. MTL 제품군에 대한 깊은 기술 이해와 응용 경험
더블유이엔지는 EATON MTL의 주요 제품군
-
- MTL4500/5500 Series Intrinsically Safe Isolators,
- MTL7700/5500 Signal Conditioning Modules,
- MTL Surge Protection Devices (SD, TP, MA Series),
- MTL Fieldbus System Components (F809F, F30 Series),
- MTL Data Communication Interfaces 및 Network Components
에 대한 풍부한 기술적 이해와 실제 적용 경험을 보유하고 있습니다.
이러한 전문성을 기반으로, 방폭지역(Zone 1, Zone 2) 및 일반지역 모두에서 프로세스 제어 신호의 정확도, 안전성, 안정성을 보장하는 최적의 인터페이스 설계 및 통합 엔지니어링 서비스를 제공합니다.
2. 다양한 산업 플랜트에서 검증된 실적과 프로젝트 수행 능력
더블유이엔지는 발전소, 정유 및 석유화학 플랜트, LNG·FPSO 설비, 수처리 및 하수처리 플랜트, 2차전지·반도체 산업 등 다양한 환경에서 EATON MTL 솔루션을 적용하여 안정적인 신호처리 및 보호 시스템을 구축해 왔습니다.
-
- PLC/DCS/ESD 시스템 인터페이스 설계,
- 안전계장(SIS)용 신호 절연 및 인터락 구성,
- Field Device용 Surge Protection 및 Earthing 설계,
- RTU, Remote I/O 기반 통신 및 데이터 통합 설계 등
실제 프로젝트 수행 경험을 통해, MTL 솔루션의 기술적 강점을 최대한 활용한 현장 맞춤형 엔지니어링을 제공합니다.
3. 국제 표준 및 안전 인증에 부합한 신뢰성 있는 설계 체계
EATON MTL의 제품들은 IECEx, ATEX, FM, UL, SIL3, KOSHA 인증을 모두 충족하며, 더블유이엔지는 이 인증 체계를 완벽히 이해하고 프로젝트 설계에 반영합니다. 이를 통해 고객은 프로세스 안전, 신호 무결성, 방폭 규격 준수가 보장된 시스템을 확보할 수 있습니다.
더블유이엔지는 각 프로젝트의 SIL Safety Loop 설계, Cause & Effect Matrix 반영, HAZOP/LOPA 분석 지원까지 수행하며, EATON MTL 제품이 가진 안전·신뢰성 철학을 그대로 구현합니다.
4.국내 기술지원 및 시스템 통합 서비스
더블유이엔지는 국내에 전문 엔지니어링 조직을 운영하며, EATON MTL 솔루션에 대한 “기술 검토, 제품 선정, 시운전(FAT/SAT), 유지보수(A/M)”까지 One-Stop으로 지원합니다.
또한, EATON 본사 및 아시아 기술센터와의 긴밀한 협력 체계를 통해 최신 제품 펌웨어 업데이트, 신규 인증 정보, 기술 트렌드를 실시간 반영하며, 고객의 요구사항에 대한 신속하고 정확한 피드백 체계를 유지하고 있습니다.
5. 고객 가치 중심의 신호·안전·통신 통합 솔루션 제공
더블유이엔지는 EATON MTL의 핵심 철학인 “Protecting Your Process, Securing Your Safety, Ensuring Your Signal Integrity”를 그대로 이어받아, 현장 단위의 계장 신호부터 중앙제어실의 데이터 통신까지 전체 프로세스 체인의 안정성을 확보합니다.
EATON MTL 솔루션과 더블유이엔지의 통합 엔지니어링을 통해, 고객은 신호 노이즈 제거, 안전 루프 신뢰성 향상, 시스템 다운타임 최소화라는 가시적 성과를 얻을 수 있습니다.
MTL 데이터·신호용 서지 보호기 (SPD)
공정제어(4–20mA/HART), 필드버스(FOUNDATION Fieldbus/PROFIBUS-PA/RS-485), 계장 신호(RTD/TC), 원격 I/O, 통신 네트워크까지—MTL은 데이터·신호 라인 전용 하이브리드 회로 SPD로 세계적인 레퍼런스를 보유합니다.

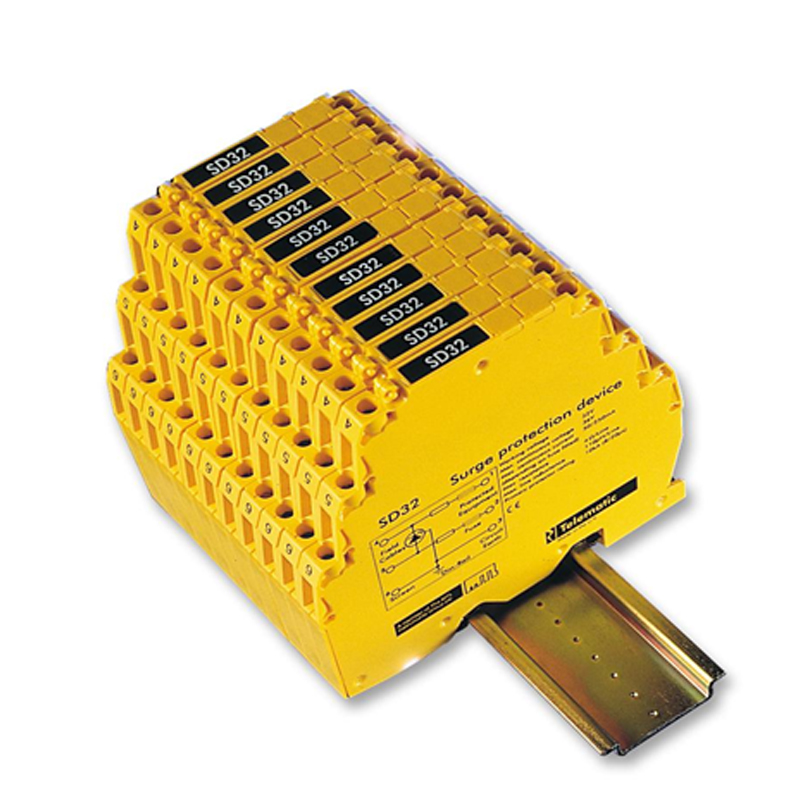

SD32X — Surge Protector for Process I/O
◆ 주요 제품군
1. SD Series (DIN-Rail, 초슬림형) (SD07 / SD16 / SD32 / SD55 …)
– 컨트롤룸/마샬링 패널에서 2선식·3선식 루프와 각종 계장·통신신호를 보호하는 초슬림 DIN-레일 타입.
2. SDM (SD Modular, 카트리지 교체형) (SDM-xx(전압대 표기))
– SD의 장점을 계승하면서 플러그-인 모듈 교체를 지원하는 모듈러 타입.
3. TP48 (필드 설치형, 2/3/4선식 트랜스미터) (TP48-(나사규격))
– 필드 트랜스미터의 여분 콘듀잇 포트에 바로 체결하는 현장형 SPD..
4. TP24/7 (4선식 + RS-485/PROFIBUS-DP 겸용) (TP24/7-(나사규격))
– 12–24V 전원 + RS-485/PROFIBUS-DP 신호를 하나의 유닛에서 동시 보호하는 독특한 구조.
MTL 디지털·아날로그 I/O 서지 보호기 (SPD)
제어반의 DI/DO/AI/AO 채널과 현장 트랜스미터(2/3/4선식)를 정밀하게 보호하는 전용 데이터·신호(line) SPD입니다. 초슬림 DIN-레일 타입부터 필드 일체형까지 라인업이 완성되어, 신규·증설·개보수 현장 모두에 적합합니다.

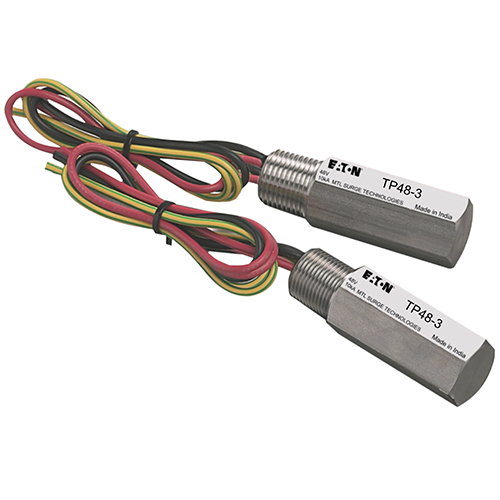

TP48 — Surge Protector
◆ 주요 제품군
1. SD Series (초슬림 DIN-레일, 2/3선 루프용) (SD07 / SD16 / SD32 / SD55)
– 용도: 컨트롤룸/마샬링 패널의 DI/DO/AI/AO, RTD/TC, 4-20mA/HART 등
2. SDM (SD Modular, 모듈 교체형 DIN-레일) (SDM-07/16/32/55)
– 용도: 가동 중 정지 최소화가 중요한 중요 I/O 채널
3. TP48 (필드 트랜스미터 일체형(2/3/4선식)) (TP48-(나사규격))
– 용도: 야외 설치 트랜스미터의 AI/AO 루프 보호.
MTL HART Multiplexer
MTL HART Multiplexer는 현장의 HART 스마트 계기와 DCS/SIS, 그리고 자산관리 소프트웨어(AMS, FDT/DTM 기반 등) 사이를 연결해 온라인 진단·설정·예지보전을 가능하게 하는 전용 통신 허브입니다. 16채널 모듈성을 기본으로 RS-485 네트워크당 최대 7,936대의 HART 디바이스를 접속할 수 있어(시스템 구성에 따름) 신규·레트로핏 프로젝트에 모두 적합합니다.

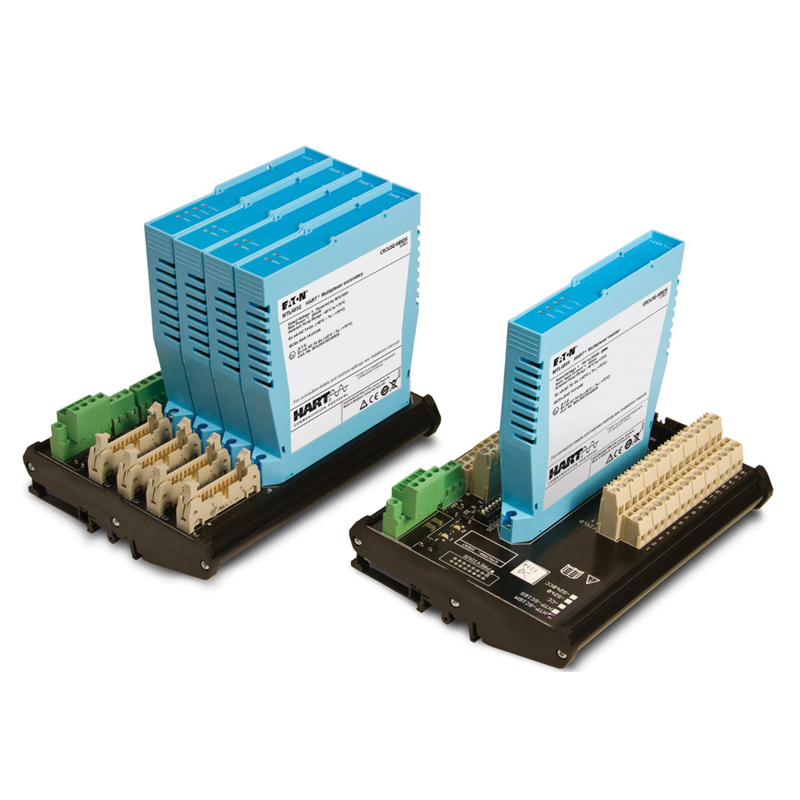

MTL4851 and MTL4852 — HART Multiplexer
◆ 주요 제품군
1. MTL4851 / MTL4852 — 모듈형 HART 연결 시스템
– RS-485 백본, 대규모 스케일-업, 기존 4840 시스템의 차세대 제품군
2. MTL4850 — SIL3 HART Multiplexe
– DCS/SIS와 스마트 계기 사이의 non-interfering HART 게이트웨이(안전계장 포함)
3. MTL4854 — Multi-Modem HART Multiplexer
– 32채널 용량은 4850과 동일하되, HART 모뎀 4개 내장으로 여러 필드디바이스와 동시 통신 지원
4. 옵션: MTL4850-TR (Triconex 전용)
– Triconex 환경에 맞춘 모델, 자동 보드레이트 감지, 대규모 루프 접속 사양 제공(프로젝트 지정형)
MTL 본질 안전 아이솔레이터 (DIN-Rail Mounted)
MTL5500 시리즈는 위험지역(Zone 0/1/2, Div.1/2)의 현장 기기와 안전지역 제어시스템 사이 신호를 “갈바닉 절연(3-Port Isolation)”으로 보호·변환하는 DIN-레일 장착형 IS 아이솔레이터입니다.
플러그인(Plug-in) 커넥터와 전원 버스 플러그로 배선 오류와 설치 시간을 줄이고, 루프전원형/별도전원형 모두를 지원합니다. “IS 접지(베리어 접지)”가 불필요해 패널 설계가 단순해집니다

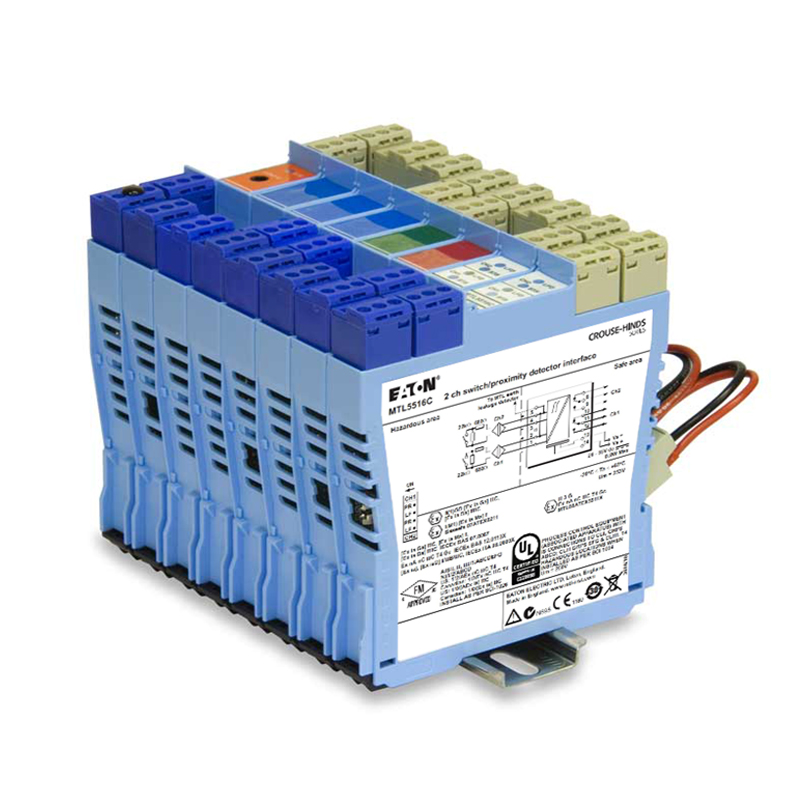

MTL 5500 — Intrinsically Safe Isolator
◆ 기능 카테고리
1. 아날로그 입력(AI)
– 4–20 mA/HART 트랜스미터 신호 격리·전달, LFD로 루프 단선/단락 감시
2. 아날로그 출력(AO) 아이솔레이팅 드라이버
– 안전지역 컨트롤러 → 현장 I/P·밸브 포지셔너 구동, HART 호환, LFD
3. 디지털 입력(DI)
– 스위치/근접센서 → 안전지역 논리 입력 변환, 멀티채널 옵션
4. 디지털 출력(DO) / 솔레노이드·알람 드라이버
– 솔레노이드 밸브, 알람장치 구동, LFD/상태 릴레이(모델별)
5. RTD/특수신호
– RTD 저항값 반복, 진동/가속도 센서 등 특수 인터페이스
MTL 본질안전 아이솔레이터 (DIN-Rail Mounted)
MTL5500 시리즈는 위험지역(Zone 0/1/2, Div.1/2)의 현장 기기와 안전지역 제어시스템 사이 신호를 “갈바닉 절연(3-Port Isolation)”으로 보호·변환하는 DIN-레일 장착형 IS 아이솔레이터입니다.
플러그인(Plug-in) 커넥터와 전원 버스 플러그로 배선 오류와 설치 시간을 줄이고, 루프전원형/별도전원형 모두를 지원합니다. “IS 접지(베리어 접지)”가 불필요해 패널 설계가 단순해집니다

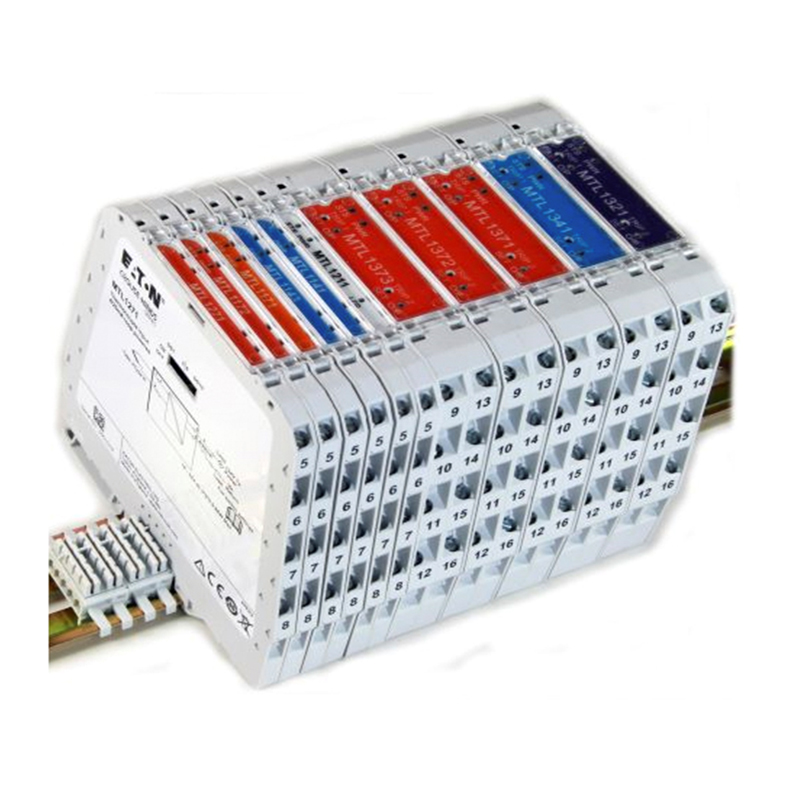

MTL 1000 — Signal Conditioning
MTL 4600 — Signal Conditioning
◆ 주요 제품군
1. MTL1000 – DIN-레일형 신호 컨디셔너(내장 파워버스)
슬림(6.2 mm) 모듈과 DIN-레일 내장 파워버스로 배선을 최소화하고, 트립/변환/반복 모듈을 조합해 안전지역(Safe-area) 신호를 표준화(예: 4–20 mA, 1–5 V)합니다.
-
- Tx 리피터/변환: MTL1141(4–20 mA Tx PSU), MTL1142(HART 대응),MTL1143(1-in-2-out), MTL1144/1145(루프전원형 리피터)
- 온도/저레벨: MTL1171(써모커플 J/K), MTL1172(RTD PT100), MTL1271/1272(루프전원형 THC/RTD)
- 범용 변환: MTL1249(전압·전류 상호 변환: 0–1/5/10 V, 0/4–20 mA 입출력)
- 스위치/근접센서: MTL1211(NAMUR/접점 입력, Rep/LFD 2출력)
- 트립앰프: MTL1321(0–10 V/0–20 mA 트립, c/o 접점), MTL1341(4–20 mA트립+전류 리피트), MTL1371/1372/1373(THC/RTD/가변저항 트립)
- 전원/알람: MTL1991(파워피드·알람, 이중화 구성 가능)
2. MTL4600 – 백플레인 장착형 고집적 신호 격리(비방폭/공통 플랫폼)
안전지역 컨트롤러 → 현장 I/P·밸브 포지셔너 구동, HART 호환, LFD
-
- DI: MTL4610(4ch prox/스위치), 4611(릴레이), 4614(LFD 알람) 등
- DO/솔레노이드: MTL4621/4623(LFD 포함 옵션), 4626(릴레이 2ch) 등
- AI: MTL4641(2/3선 Tx 리피터), 4644(2ch) 등 / LFD 반복 전송 지원
- AO: MTL4646/4649(스마트 아이솔레이팅 드라이버, LFD)
- 온도: MTL4675(THC/RTD), 4676-RTD/THC(2ch)
MTL Programmable Alarm Annunciator
MTL 725 / SIL725 / 725B / UC625 / SmartAlarm(P825) 라인업은 공정 현장의 경보를 프로그래밍 가능한 시퀀스로 표준화하고, 초고휘도 LED 윈도우, 이중(또는 다중) 전원/혼(Horn) 릴레이, 모듈러 확장 구조로 소형 패널부터 대규모 중앙감시반까지 유연하게 대응합니다. 필요에 따라 SIL2~SIL3 안전무결성 적용 모델도 선택 가능합니다.

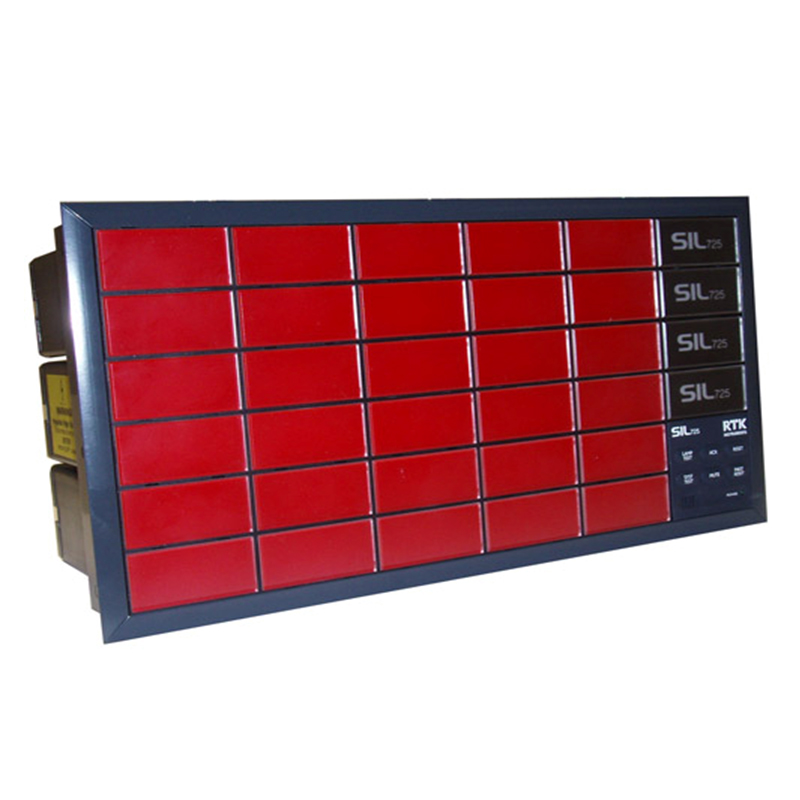

MTL 725 — Programmable Alarm Annunciator

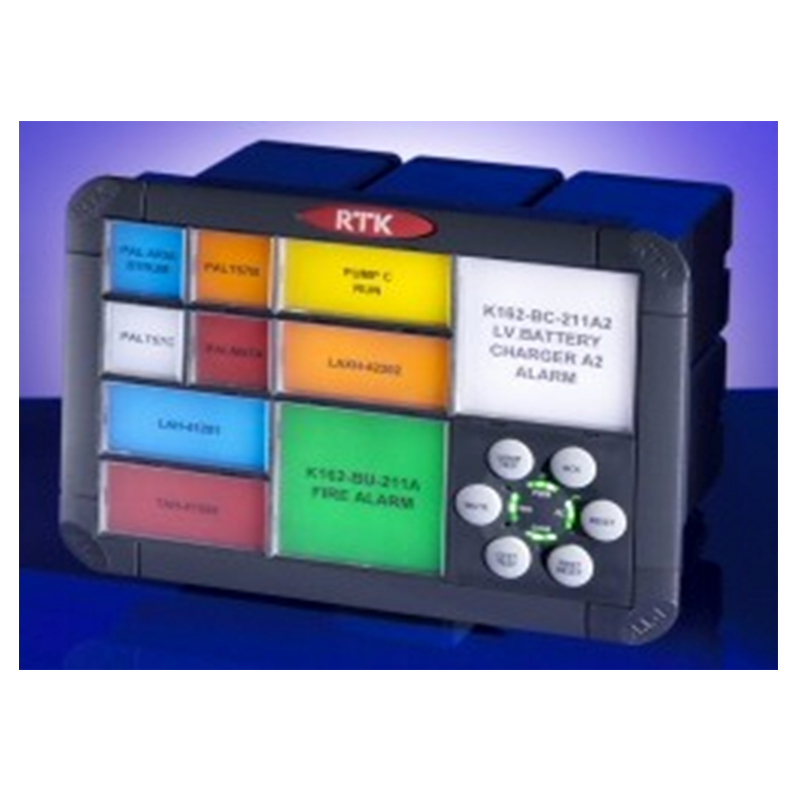

MTL 725B — Alarm Annunciator & Event Recorder
◆ 주요 제품군
1. 725 Range – Programmable Alarm Annunciators
3가지 윈도우 크기(30×30 / 30×60 / 60×60), 6색 LED, 마스터 모듈 불필요한 분산 구조, 깊이 145mm의 고집적 설계
2. SIL725 – Safety Annunciator
1~128채널 모듈러, 다중중복 설계, 6색 초고휘도 LED, 패널/랙/벽체·바닥형 인클로저 구성
3. 725B – Combined Annunciator & Event Recorder
CANBUS 기반 다중중복 구조로 단일 고장점 제거, 대소규모 시스템 모두 적용
4. UC625 – Programmable Alarm Annunciator
프로그래머블 시퀀스, 신호 복제 릴레이, 듀얼 혼 릴레이, 이중 전원 입력 등 핵심 기능 집약
5. SmartAlarm (P825) – 저전력 콤팩트 패키지
3가지 패키지 사이즈, 최신 부품/저전력 설계, 유연한 파라미터 구성
