EATON PDSS – Capacitor Bank (저•중전압 역률 보상 & 전력품질 솔루션)

EATON의 Capacitor Bank는 설비의 역률을 자동으로 보정해 설비용량 여유를 확보하고, 손실/전기요금(무효전력 요금)을 절감하며, 전압안정성과 전력품질을 향상시키는 표준 솔루션입니다.

저전압(LV) 자동 스위칭형 AutoVAR부터 중전압(MV) 금속함체형·패드마운트·지상개방형·폴마운트까지 현장 여건에 맞춰 구성됩니다.

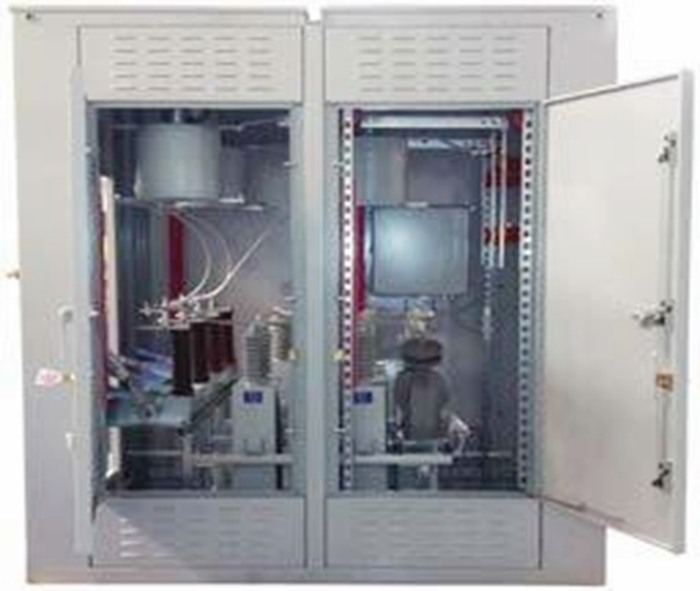

Metal-enclosed Capacitor Bank

◆ 대표 제품

1. 저전압(LV) 자동 스위칭 Capacitor Bank 아래위 띄워쓰기 이상해졌지요??

• • AutoVAR 300 (벽부형·소형): 협소 공간에 적합한 3상 자동형. 부하 변동에 따라 단계적으로 콘덴서를 투입·차단해 목표 역률을 유지합니다.
  • AutoVAR 600 (자립형·표준형): 공장/빌딩 메인 배전반 인근 설치용. 모니터링된 시스템이 목표 역률에 맞춰 자동으로 스텝을 제어합니다.
  • AutoVAR Filter (자립형·디튜닝 필터 내장형): 4.2/4.7 고조파 조정(디튜닝) 리액터와 SPD가 내장된 저전압 PFC 패키지. 고조파 환경에서의 과전류·공진 리스크를 줄입니다.

2. 중전압(MV) Capacitor Bank

• • Metal-Enclosed Substation/Pad-Mounted Banks: 서브스테이션용 금속함체형.단일·다단(멀티스텝), 디튜닝·고조파 필터 구성 제공. 패드마운트형은 지중배전(25 kV) 적용.
  • Open-Air Banks: 개방 프레임 구조의 커스텀형. 수평/수직/플랫 배치, 단계 확장·재배치 용이. 현장 여건에 맞춘 모듈식 구성이 장점.
  • Pole-Mounted / Mobile Banks: 배전선로 말단 전압 보강, 손실 저감, 계통 용량 회복을 위한 폴마운트형과 이동형(모바일) 옵션

EATON PDSS – Medium Voltage Switchgear

EATON MV 스위치기어는 발전·제조·데이터센터·유틸리티 설비의 중전압(5~38kV) 배전 보호·제어를 위한 표준 솔루션입니다.

공기절연(AIS)·가스절연(GIS)·RMU(링 메인 유닛)·패드마운트형까지 현장 여건에 맞는 폼팩터와 아크저항/안전 기능을 제공합니다.

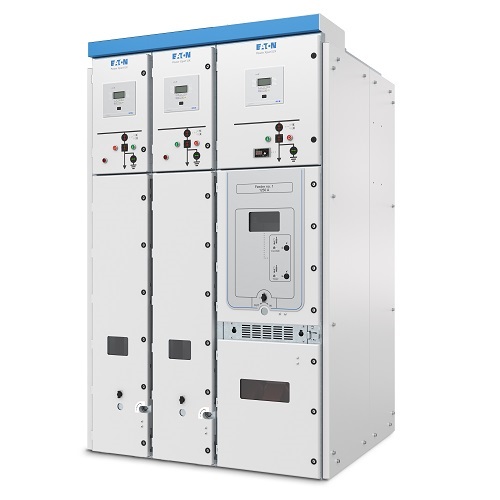

Power Xpert UX — MV Switchgear

◆ 대표 제품

1. Power Xpert UX — AIS(공기절연) 1차 계통용

• • 철판 패널+인출형 VCB(진공차단기) 구조, LSC2B-PM 등급(IEC 62271-200),단일/이중 버스바, 내부 아크 대비 설계(옵션 아크 흡수기).

2. Power Xpert XGIS — GIS(가스절연) 콤팩트·아크저항

• • 주요 MV 부품을 레이저 용접된 스테인리스 탱크(SF₆ 충진) 내부에 고정 장착, 3-Position Switch(연결/차단/접지), 컴팩트 풋프린트, 아크저항 설계

3. Xiria / Xiria E — SF₆-FREE RMU(12~24kV)

• • SF₆ 미사용(고체절연+진공 차단), 유지보수 최소화, 다양한 패널 타입과 확장성(Xiria E).

4. R-VAC / PST — 패드마운트 지중 배전 스위치기어

• • 패드마운트 진공 스위치, 다중 퓨즈 옵션, 자동 소스 전환(PST) 패키지 선택 가능, 데드프런트 구조로 안전성 향상

EATON PDSS – LV Switchgear / MCC

EATON의 저전압 스위치기어와 MCC는 UL/IEC 표준 준수와 아크 사고 예방/보호 설계, 디지털 계측/통신을 바탕으로, 공장·데이터센터·오일&가스·의료시설 등 다양한 현장에서 안전하고 유연한 전력 배전·모터 제어를 제공합니다.

대표 포트폴리오는 Magnum PXR/DS(UL 1558) 저전압 스위치기어, xEnergy Main(IEC 61439) 저전압 조립품 그리고 Freedom MCC(UL 845) / Arc-Resistant·FlashGard 옵션입니다.

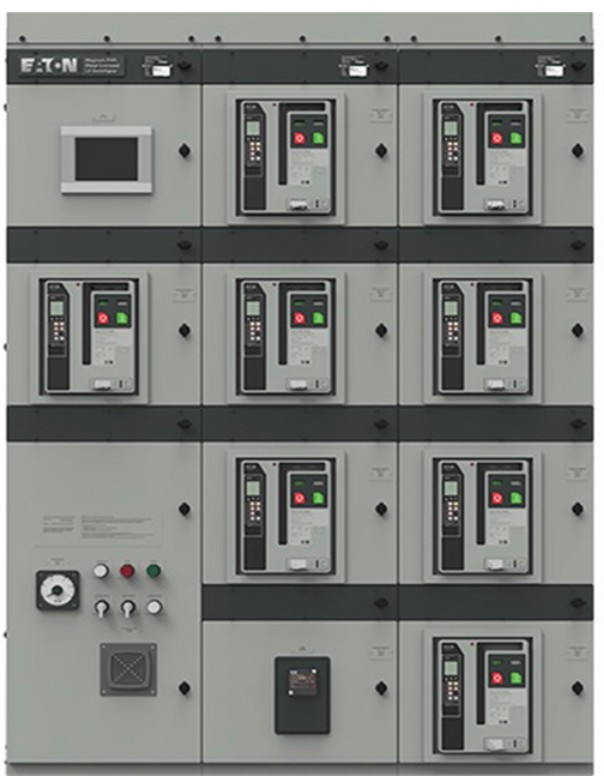

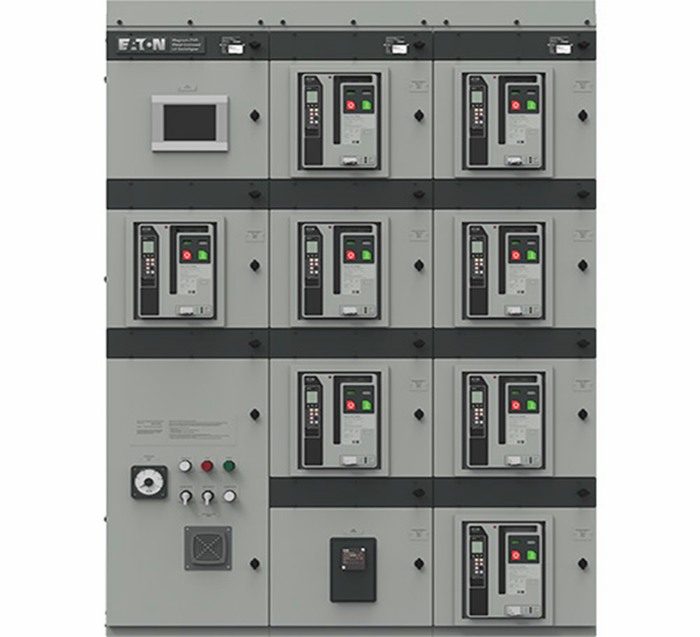

Eaton Magnum PXR — Low-voltage Switchgear

◆ 대표 제품

1. LV Switchgear (UL 기반) — Magnum PXR / Magnum DS

• • 600V급까지의 저전압 배전 메인/분전, 보호·계측·제어
  • 인출형 파워 서킷 브레이커(UL 1066), UL 1558 적합, 100% 정격·선택차단, 마이크로프로세서 기반 트립(최신 PXR).

2. LV Switchgear (IEC 기반) — xEnergy Main

• • 690V까지(지역/사양 참조) IEC 61439-2 설계검증 저전압 배전반
  • 모듈러 확장, 고가용성 설계, 메인 분전·MCC 기능 통합 구성(최대 7100A 등급) 가능

3. Low-Voltage MCC — Freedom MCC (표준/아크저항/FlashGard)

• • 펌프·팬·컨베이어 등 모터 부하 제어/보호, VFD·소프트스타터 통합
  • UL 845 인증, 수평버스 최대 3200A, 수직버스 최대 1200A, 접지버스 최대 800A,표준 버스 브레이싱 65kA(옵션 100kA). 컴팩트 깊이(16″/21″)와 전면 접속/정비 설계.

EATON PDSS – Medium Voltage Vacuum Circuit Breakers (VCB)

EATON의 MV VCB는 5~38kV 계통에서 안전한 차단·격리, 높은 내구성, 쉬운 유지보수를 제공하는 핵심 보호장치입니다. 글로벌 프로젝트에서는 “ANSI 라인업(VCP-W 패밀리, VCP-WG 발전기용)”과 “IEC 라인업(W-VACi)”을 주로 사용합니다.

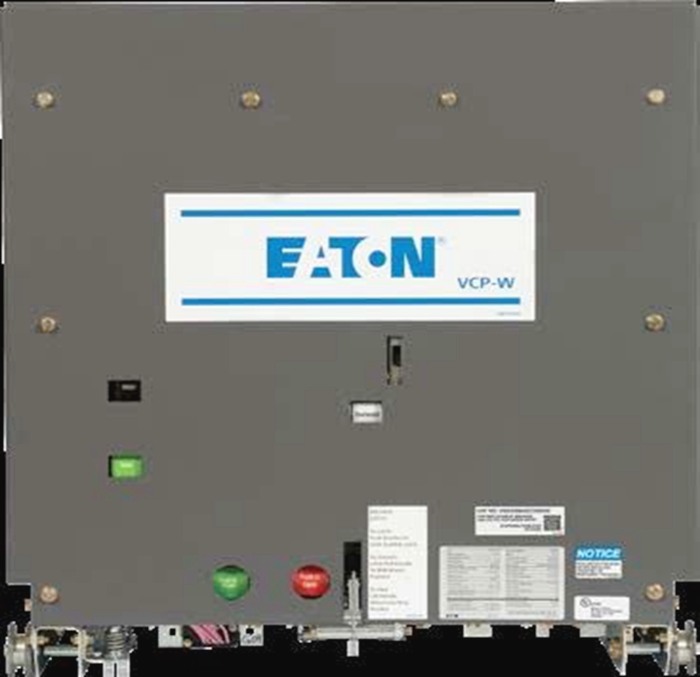

VCP-W — Medium-Voltage Vacuum Circuit Breaker

◆ 대표 제품

1. VCP-W (ANSI) — 표준 MV 진공차단기

• • 5~38kV 배전, 메인/분전, 보호·제어
  • 인출형 구조(트럭형), 유지보수 용이한 폴 유닛 및 특허 플렉서블 도체 시스템으로 마모·마찰 저감

2. VCP-WG / VCP-WRG (ANSI) — 발전기 전용 Generator Breaker

• • 발전기 단 회로의 고 DC 성분·지연 영전류 조건에서도 신뢰성 있는 차단 성능 확보. 인출형(VCP-WG) / 고정형(VCP-WRG) 제공

3. W-VACi (IEC) — IEC 12/17.5/24kV 범용 VCB

• • 산업/상업/유틸리티(50/60Hz), Power Xpert UX(IEC 스위치기어)와 완전 호환
  • 에폭시 몰드 폴(EPU) + VI + 메커니즘 3-Block 설계, 콤팩트 폼팩터, 패널빌더용 키트/악세서리 지원

EATON PDSS – Low-Voltage Busway (Pow-R-Way III & Global LV Busbar Trunking)

EATON Pow-R-Way III는 600V급, 비통풍(완전 밀폐) 샌드위치 구조의 LV 버스웨이로, 구리 225–5000A / 알루미늄 225–4000A(UL 사양)까지 제공하며 플러그-인형·피더형 모두 지원합니다.

모듈러 구조와 빠른 시공성으로 고층 빌딩부터 제조·데이터센터까지 폭넓게 적용됩니다.

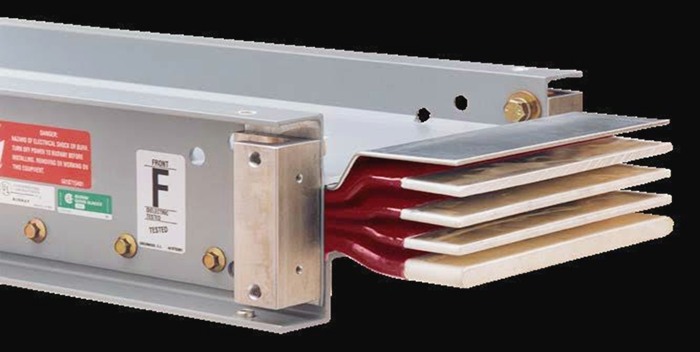

Pow-R-Way-III — Busway

◆ 대표 제품

1. Pow-R-Way III (UL/IEC) — 범용 저압 버스웨이

• • 경량 2피스 알루미늄 하우징 + 에폭시 절연 + 샌드위치 버스바(저임피던스·저전압강하)
  • 플러그-인(탭오프) / 피더(점-대-점 공급), 실내/실외용 옵션

2. 시스템 통합 (Switchgear · Panelboard · UPS 연계)

• • Pow-R-Way III는 스위치기어/배전반 플랜지로 직접 결합하고(UL/IEC 모두), Eaton xEnergy Main/Elite와 함께 버스바 트렁킹 시스템 연계가 표준화되어 있어 메인 분전과 버스웨이 간 연계가 간편합니다.

EATON PDSS – Mold(Cast-Resin Dry Type) & Oil Transformers

EATON 변압기 포트폴리오는 건식 Cast-Resin Dry Type(중·저압 배전용)과 액체절연 Liquid-filled(Pad-mounted/서브스테이션/폴마운트/네트워크 등)으로 현장 조건과 규격(IEC/ANSI)에 맞춘 구성이 가능합니다.

Cast-Resin은 비가연·자소성, 저소음·저손실, 부분방전 억제와 높은 BIL로 실내 장비실·데이터센터·산업현장에 적합하며, Liquid-filled는 광범위한 정격과 Envirotemp™ FR3™(난연·생분해성 에스터유) 옵션으로 실내외·화재민감 구역 적용이 용이합니다.

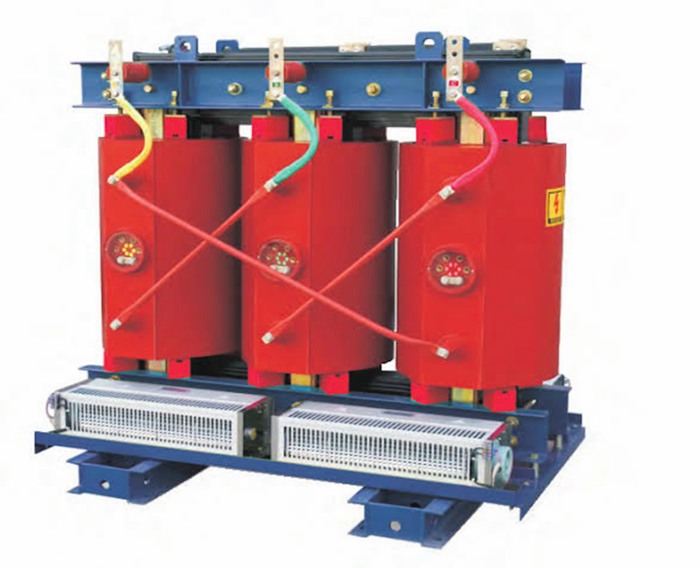

eaton – Eaton Dry-type Transformer

◆ 대표 제품

1. Mold(Cast-Resin Dry Type) Transformers

• • 비가연·자소성(불연성 수지), 저소음·저손실, 부분방전 억제, 유지보수 최소, 환경친화(누유 없음).
  • 데이터센터·제조설비·빌딩·지하 공간·병원·지하철 등(화재·환경 제약이 큰 현장).

2. Oil(Liquid-filled) Transformers – Cooper Power™ series

• • Pad-mounted(실내/실외), Substation(유니트/오픈형), Pole-mounted/Network/특수형 등 광범위한 라인업.
  • 분전급부터 데이터센터 HDC 특화형까지 다양한 응용(서지 보호·고신뢰 설계) 제공, ABS(해양) 인증 버전도 지원.

EATON MEDC – Manual Call Point (수동 발신기)

EATON Crouse-Hinds 시리즈 MEDC Manual Call Point는 위험지역(Zone/Division) 및 혹독한 해양·산업 환경에서 화재·비상 정지(E-Stop)·가스 경보 등을 수동으로 즉시 발생시키도록 설계된 제품군입니다.

Ex d(내압) / Ex e(안전증) / Ex ia(본질안전) 버전과 IP66/67 방weather 사양이 제공되며, 해양·석유화학·오프쇼어·중량물 산업에 폭넓게 적용됩니다.

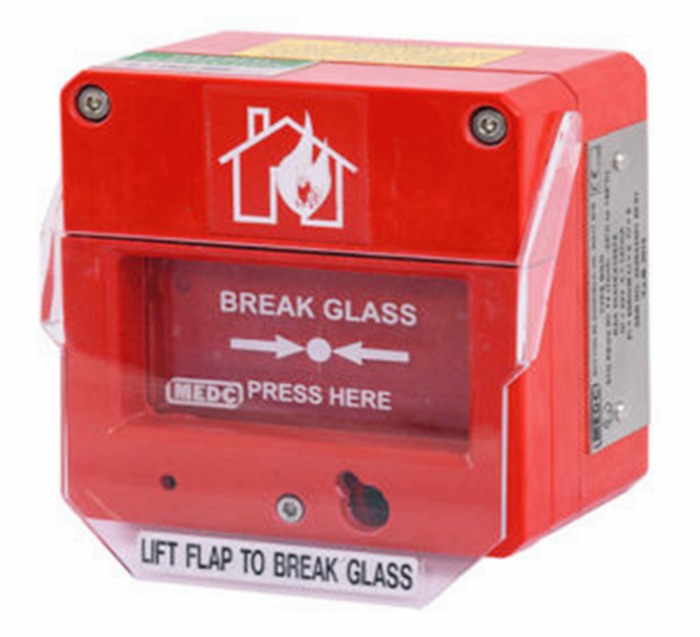

MEDC BG — Manual Call Point

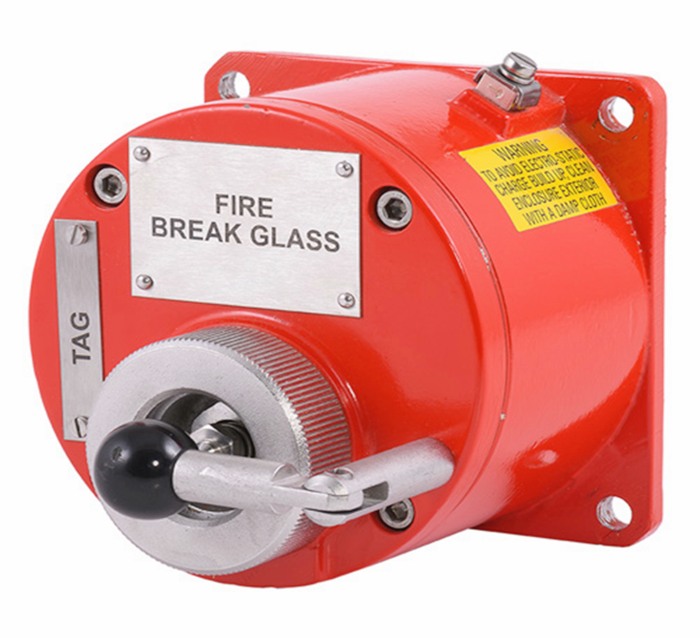

MEDC SM87BG — Manual Call Point

◆ 대표 제품

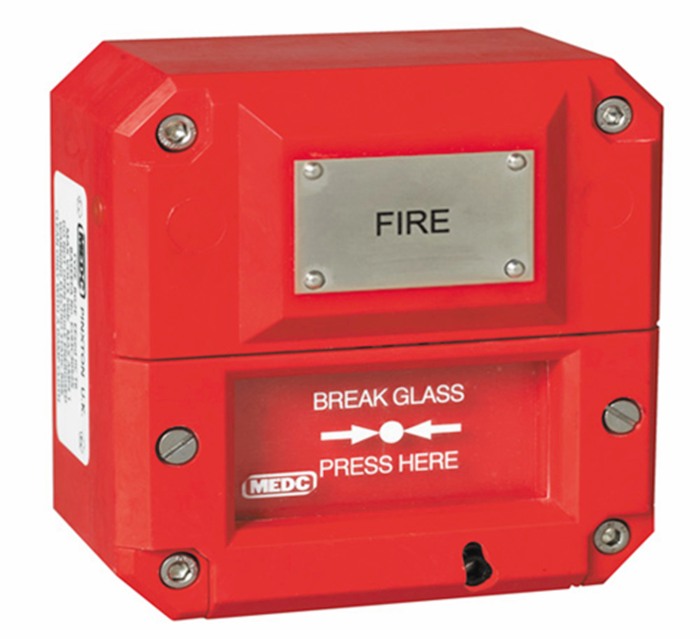

1. BG Range – Break Glass 타입

• • 강화유리 파손(또는 해제) 동작 방식의 대표 수동 발신기..
  • GRP(유리섬유 강화 폴리에스터) 내식성 하우징, Ex d / Ex e / Ex ia 버전 제공
  • SIL2 인증, IP66/67, 1 또는 2 c/o 접점, 최대 9단자, 키 테스트 기능, 동작 LED 옵션 등을 지원

2. PB Range – Push Button 타입

• • 해양·육상 모두에 적합한 부식 저항 GRP 하우징 기반의 표준 푸시버튼형 수동 발신기
  • Lift-flap 포함(선택) 래칭(유지형)/셀프리셋(순간형) 선택 가능.
  • Ex d / Ex e / Ex ia 및 실외형 제공.

3. SM87BG / SM87PB – 메탈 하우징(합금/스테인리스)

• • 혹독한 환경을 위한 해양용 합금 또는 스테인리스 하우징의 브레이크글래스/푸시버튼 시리즈.
  • Ex ia(본질안전) / Ex d(내압) 버전, UL(미국·캐나다), ATEX/IECEx 인증 사양 및 주소지정(Addressable) 모듈 옵션까지 지원.

4. BG3 – 컴팩트 IS·방weather 모델

• • Ex ia 본질안전, IP66/67, 내식성 GRP로 구성된 콤팩트 수동 발신기.
  • 혹독한 산업/오프쇼어 환경에 적합.

EATON MEDC – Pull Handle Call Point (당김형 수동 발신기)

MEDC PH1는 혹독한 산업/해양 환경과 위험지역(Zone/Div)에서 “Lift & Pull(리프트 & 풀)” 2중 동작으로 오동작을 막고, 장갑을 낀 상태에서도 쉽게 작동하도록 설계된 수동 발신기입니다.

가볍고 내식성이 우수한 GRP 하우징, Ex d/ATEX·IECEx 및 UL Hazardous/Ordinary Locations 인증, IP66/67 · NEMA 4X/6 방weather 등급을 제공합니다.

MEDC PH1 — Pull Handle Call Point

◆ 대표 제품

1. PH1 Pull Handle Call Point

• • 동작 방식: 2중 동작(리프트 & 풀), 키 리셋(점검/복귀)
  • 하우징/재질: 본체·커버·핸들 GRP, 내부 커버/고정물 SUS316(UL Div.1 사양) 사용.
  • 방진·방수: IP66/67, NEMA 4X/6.
  • 인증: ATEX/IECEx Ex d IIC T6 Gb, Ex tb IIIC T85°C Db; UL Class I Div.1/2, Class I Zone 1, Ordinary Locations(화재 알람 박스).SIL: SIL 1(IEC 61508).

EATON MEDC – Hazardous-Area Loudspeaker (방폭 확성기)

EATON MEDC 라우드스피커는 “폭발 위험 장소(ATEX/IECEx/UL)”와 혹독한 해양·산업 환경에서 “비상 방송(PAGA), 음성 경보(VA), 안내 방송(BGM)”을 명료하게 전달하도록 설계된 방폭 스피커입니다.

GRP(부식 저항) 하우징과 넓은 온도 범위, 높은 음압, 100/70V 라인 및 8Ω 병행 지원으로 오프쇼어, 정유/화학, 발전, 수처리, 터미널 등 전 분야에 적용됩니다.

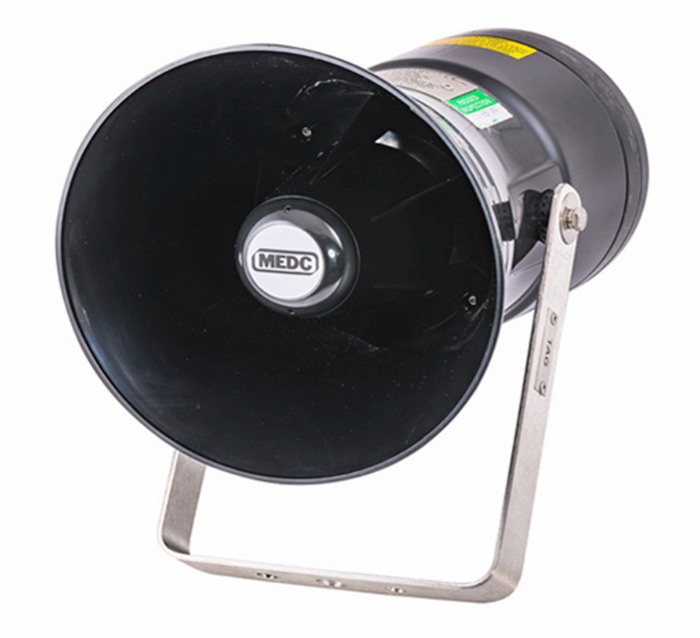

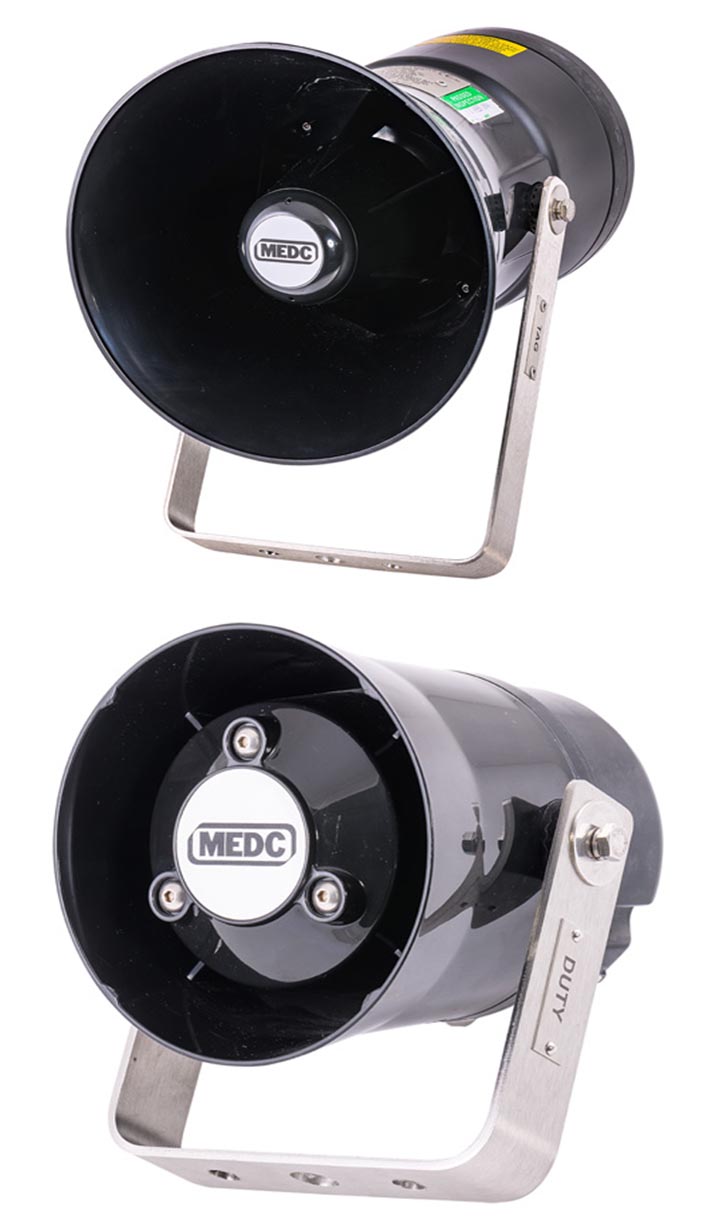

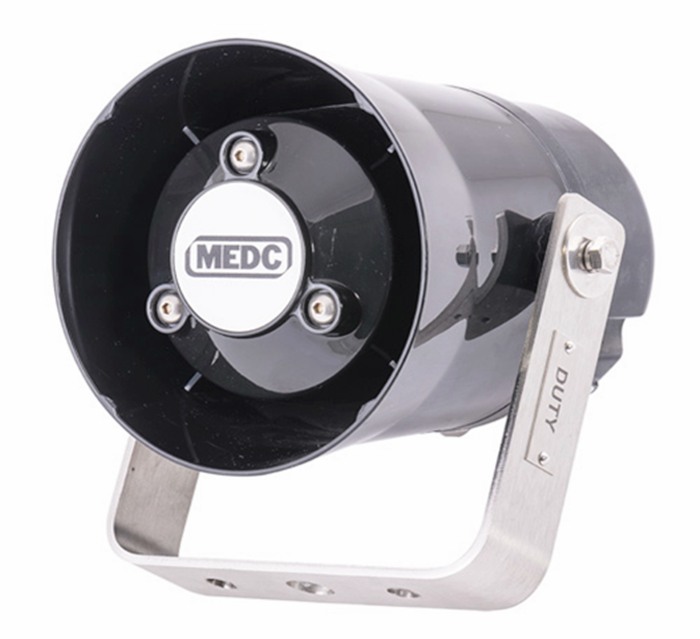

 MEDC DB4B — Up to 25W Loudspeaker

MEDC PH1 — Pull Handle Call Point

◆ 대표 제품

1. DB4B (Up to 25 W, 고출력)

• • 장거리 음성 경보/옥외 해양 설비
  • SIL2, IP66/IP67, GRP 본체 + 내충격 플레어로 부식에 강함

2. DB4BM (Metallic Housing)

• • 메탈 함체(알루미늄/스테인리스) 선호·요구 현장.
  • 가스/분진 폭발 위험 장소, 해양·육상 모두 적합. DB4B와 동급의 고출력 설계.

3. DB10 (15 W, 표준형)

• • 일반 공정/실외 PA, 중거리 커버리지
  • 15W급, 해양/육상 겸용, 폭발위험 장소 인증

4. DB20 (8 W, 콤팩트)

• • 실내/반옥외, 공정 블록/갤러리, 근거리 커버리지
  • IP66/IP67

5. DB20C (8 W, 천장매입형)

• • 방폭 구역의 실내 천장 타일 매입 설치.
  • 툴-프리(Self-locking) 천장 고정.

EATON MEDC – LED Beacon (방폭 LED 경광/표시등)

EATON MEDC의 LED Beacon은 ATEX/IECEx/UL 인증을 갖춘 방폭 시각 경보 장치로, 해양·정유화학·발전·수처리 등 가혹 환경에서 고내식 하우징 + 높은 음·시야거리로 위험/상태를 명확히 표시합니다.

대표 제품군은 LD15(Ex d 고휘도), SL15(상태 표시등), SM87LED(합금/스테인리스 하우징 고내환경형) 입니다.

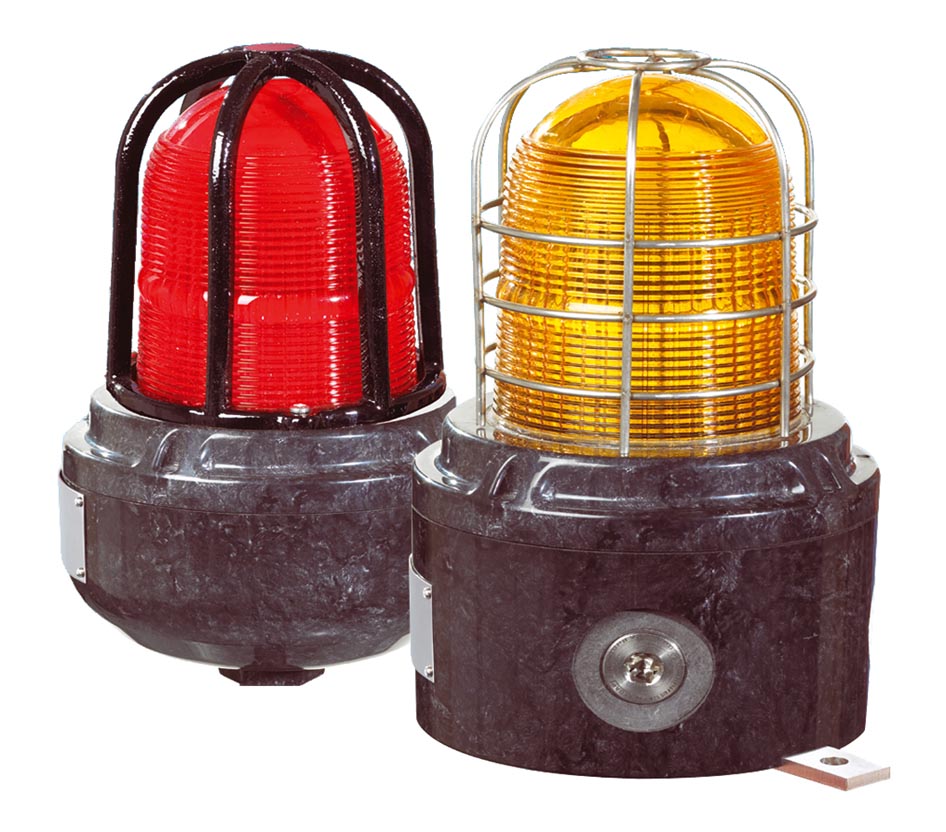

MEDC LD15 — LED Beacons

◆ 대표 제품

1. LD15 — High-Intensity Ex d LED Beacon (GRP 하우징)

• • 수명 최대 54,000h LED 어레이, 저전류 고효율, 고객 지정 도색/식별 라벨 가능, Zone 1/2/21/22, Ex db IIC T6/T5/T4, ATEX II 2GD.
  • 내식 GRP 본체, 스테인리스 브래킷·패스너, IP66/67.
  • 장거리 경보, 외부 노출 구간, 해양/육상 공정.

2. SL15 — Ex Status Light Range (상태 표시등)

• • 가스/분진 위험장소용 상태 표시 전용 설계, 해양/온쇼어 겸용. 다양한 색상·렌즈·취부 옵션
  • 밸브/펌프 상태, 공정 스텝 인디케이션, PAGA와 연동한 시각 경보.

3. SM87LED — Ex LED Beacon Range (합금/스테인리스 하우징)

• • 마린-그레이드 합금 또는 스테인리스 함체로 염해·부식 환경 최적, 가스/분진 위험장소, 온/오프쇼어 공용.
  • 충격/부식에 강한 금속 함체 기반, 위험장소용 Ex 등급
  • 플레어스택 베이스, 해상 플랫폼 상부 구조물, 화학부식 구역.

EATON MEDC – Outdoor Horn (옥외용 사운더/사이렌)

EATON MEDC Outdoor Horn은 해양, 정유화학, 발전, 수처리 등 가혹한 옥외 환경에서 고음압, 우수한 내식성, 방폭/weatherproof 설계로 경보를 명확히 전달합니다.

방폭(ATEX/IECEx/UL Class/Div/Zone) 모델과 비방폭(산업용 weatherproof) 모델을 모두 제공해 현장 구역별 요구에 맞춰 선택할 수 있습니다. 대표 포트폴리오는 “DB1(Ex d 메탈릭), DB3B(UL HazLoc), DB15(방weather 산업용)입니다.

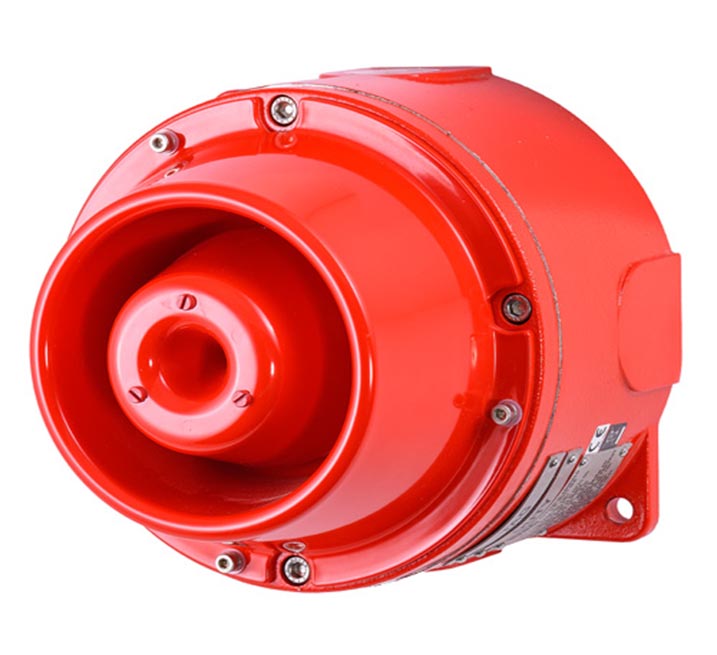

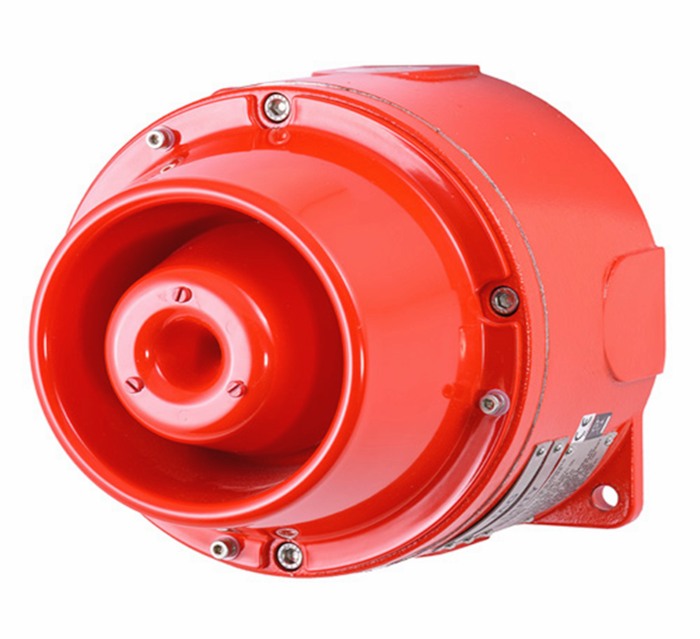

MEDC DB3B — Metallic Sounder

◆ 대표 제품

1. DB1 Metallic Sounder — 방폭 Ex d (해양·석유화학 표준)

• • ATEX/IECEx Ex d, IP66, 혹한/고온 –25~+70 °C(인증 조건에 따름). 마린-그레이드 합금/스테인리스 하우징..

2. DB3B Sounder — UL Hazardous Location 전용 라인

• • UL 존 분류 위험장소(미국 규격) 적용 프로젝트에 적합한 MEDC 사운더 라인. 관련 UL 인증 자료 제공.

3. DB15 Weatherproof Sounder — 비방폭, 옥외 산업용

• • 하우징: UV 안정화 GRP(유리섬유 강화 폴리에스터) + 스테인리스 체결부 → 내식·내충격, IP66.
  • 비방폭 구역의 옥외 PA/경보, 해양·육상 일반 산업 환경

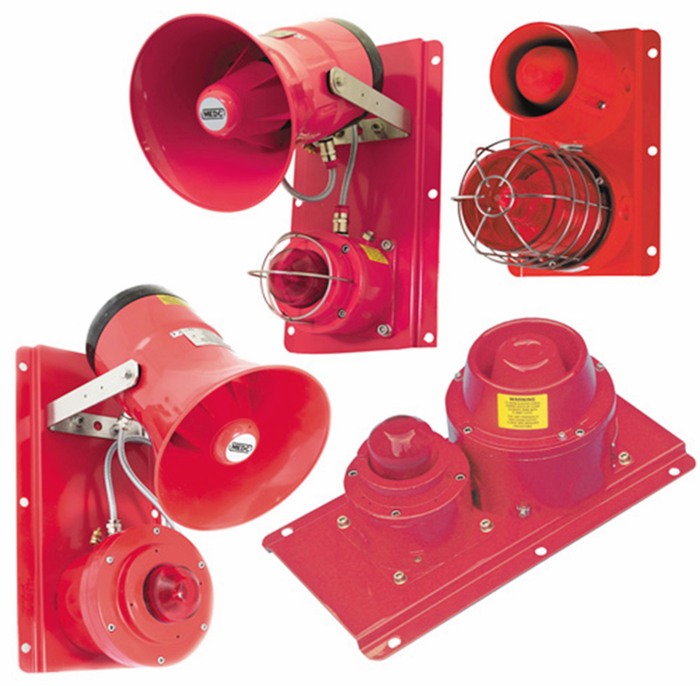

EATON MEDC – Combination Unit (사운더+비콘 일체형)

Combination Unit은 방폭 사운더와 경광등을 하나의 백플레이트/일체형 하우징으로 제공하여, 한 번의 배선으로 음향+시각 경보를 동시에 구현하는 솔루션입니다.

ATEX/IECEx/UL 위험지역용과 산업용 방웨더(비방폭) 구성을 모두 지원하며, 현장 규격·음압·광도에 맞춰 조합을 선택합니다.

대표 조합은 DB3B(사운더) + XB15/XB11(비콘), DB1(금속 사운더) + SM87HXB(금속 비콘), 산업용 DB15/DB12 + XB13 등이 표준입니다.

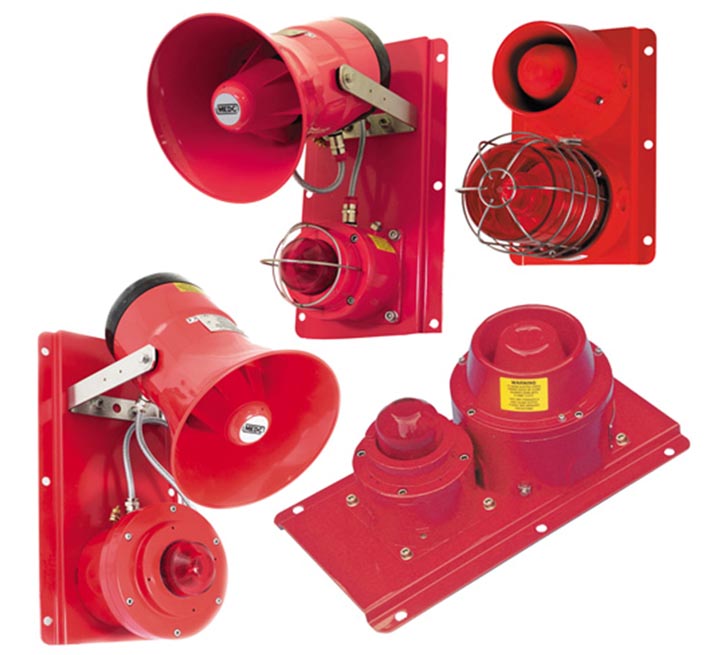

DB3B/XB11 – MEDC Combination Units

◆ 대표 조합 제품

1. DB3B + XB15 (GRP / Ex)

• • 사운더: DB3B, 최대 122 dB(A) @1 m, –55~+85 °C, 28톤 선택
  • 비콘: XB15, 5/10/15 J 제논, GRP 하우징, IP66/67
  • 용도: 옥외 장거리 경보, 해양·정유화학 표준

2. DB1 + SM87HXB (메탈 / Ex)

• • 사운더: DB1, 경량 내압(Ex d) 금속 사운더, 최대 ~113 dB(A) (UL 사양 103 dB@10ft).
  • 비콘: SM87HXB, 내환경 금속 비콘(제논 5 J 등급)
  • 용도: 염해·충격·내후 요구 높은 플랜트/오프쇼어

3. DB12/DB15 + XB13 (산업용/마린 · 방웨더)

• • 사운더: DB12/DB15, **110~117 dB(A)**급 산업용
  • 비콘: XB13, 10 J 제논
  • 용도: 비방폭 구역의 옥내·옥외 경보

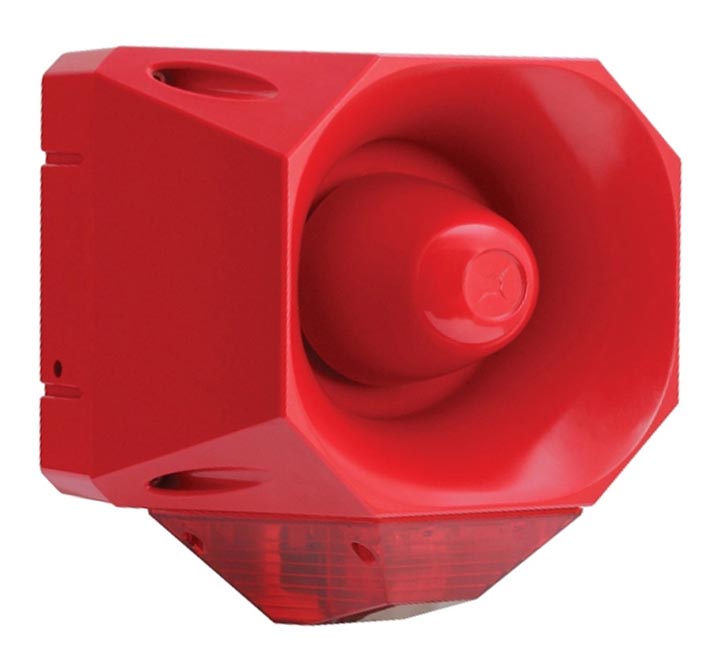

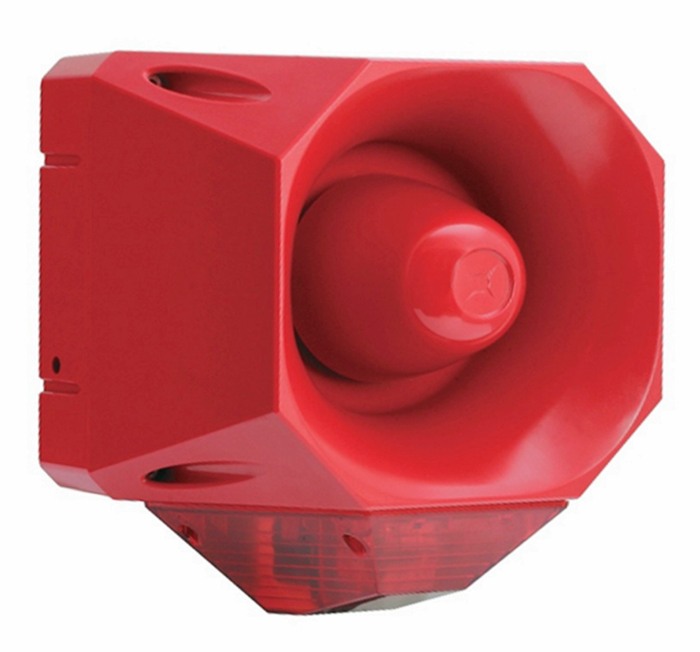

EATON MEDC – FHF AXL08 Weatherproof Sounder-Strobe Combination

FHF AXL08은 옥내·옥외 산업/마린 환경용 Weatherproof(비방폭) 조합형 경보 장치로, 고음압 사운더와 스트로브 비콘을 한 하우징에 통합했습니다.

최대 42가지 톤, AC/DC 전원 버전, ABS 본체 + 폴리카보네이트 렌즈, IP66 설계로 설치가 쉽고 유지보수가 간편합니다.

DB3B/XB11 – MEDC Combination Units

◆ 대표 제품

1. FHF AXL08 Weatherproof 42-tone Combination Unit (사운더+스트로브)

• • 42톤 선택 & 스테이지 경보: DIP 스위치로 톤 선택, 다단(스테이지) 경보 구성 지원(모델별).
  • 고음압·광출력: 사운더 최대 약 116–120 dB(A) @1 m(톤/버전에 따라), 스트로브 2.0–3.6 J 등급.
  • 웨더프루프 하우징: ABS(본체) + 폴리카보네이트(돔), IP66로 비·먼지·염해 환경에 적합. 스테인리스 체결부와 함께 혹독한 옥외에도 적용 가능.
  • AC/DC 폭넓은 전원: 18–30 VDC / 110–230 VAC 등 다양한 전원 사양 제공
  • 설치 시간 절감: 컴팩트 일체형 구조와 간단한 베이스 고정 방식으로 시공성과 공간 효율이 우수
